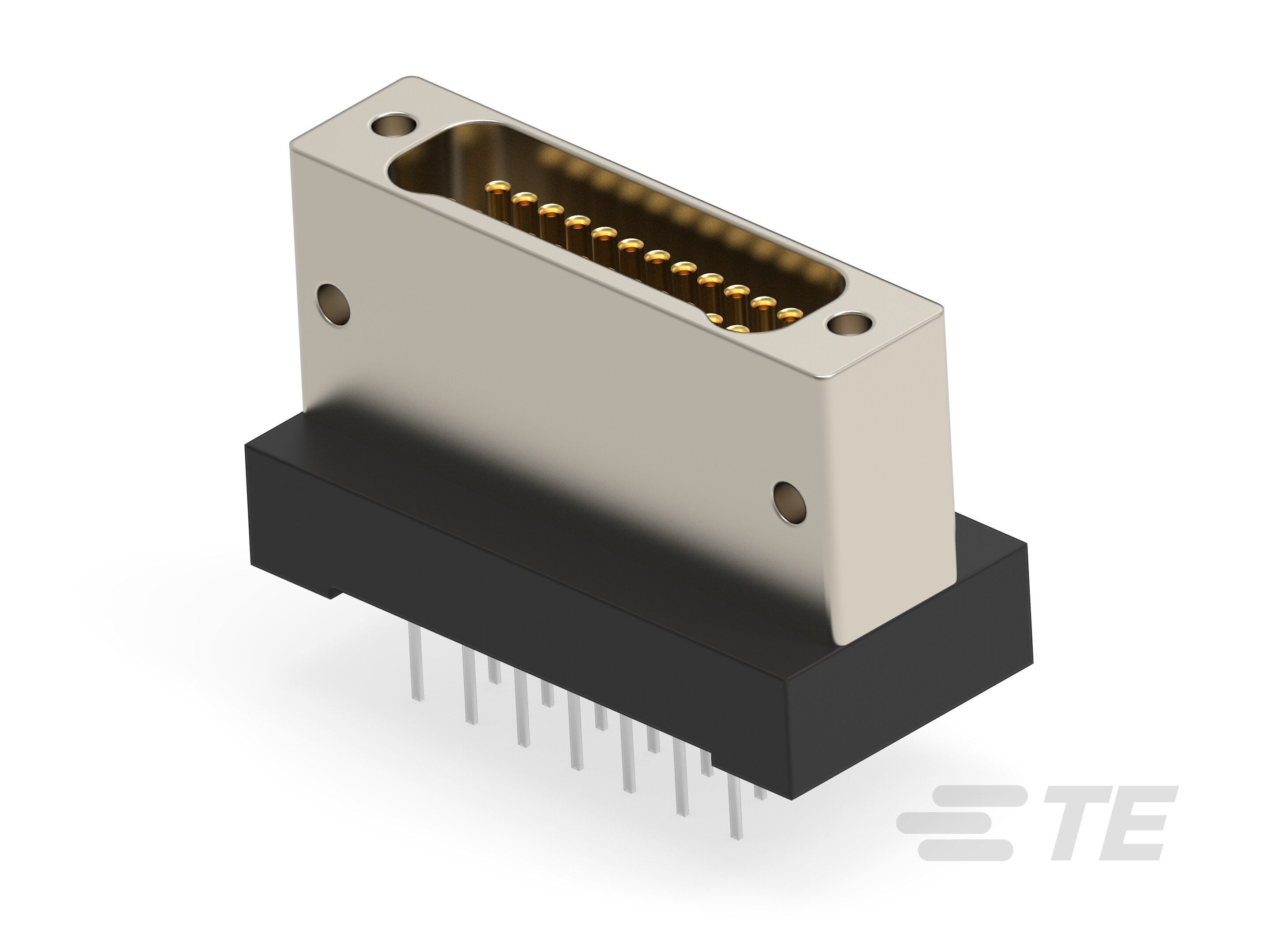

DUALOBE Receptacle Connectors: Metal Shell, 25 Pin/2 Row

Nanonics

Produktmerkmale

Steckverbinder- und Gehäusetyp : Buchse
Steckverbindersystem : Draht-an-Draht, Draht-an-Leiterplatte
Anzahl der Positionen : 25
Montagehardware : Schraube, Keine Hardware
Mitte-Mitte-Abstand (Pitch) (mm): .64, 1.27
Mitte-Mitte-Abstand (Pitch) (in): .05, .025

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbindersystem	Montagehardware	Mitte-Mitte-Abstand (Pitch)	Abdichtbar	Steckverbinder/Kontakt-Anschluss an	Kontaktnennstrom (max.)	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Betriebstemperaturbereich	Anschlussmethode zu Draht und Kabel	EU RoHS-Konformität	EU ELV-Konformität
STM025SC2DC048N = WDUALOBE	1-1589477-2	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025SC2DCC60N = WDUALOBE	1-1589477-6	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025SC2DC018N = WDUALOBE	1589477-6	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025M6AN = THRU-HOLE	2-1589487-9	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025M5CN = THRU-HOLE	2-1589488-8	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM02511500SCN = SOLDER CUP	1589054-9	Produktzeichnung 3D PDF	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Löthülse	Konform	Konform
STM025L8HN = SMT CONN	1589486-9	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	.64 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025W6CN = THRU-HOLE	1589809-7	Produktzeichnung	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025M51VQ = THRU-HOLE	1589743-6	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025SC2DCM01Q = Wdualobe	7-1589777-6	Produktzeichnung	Draht-an-Draht	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	-	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025SC2DY018N = WDUALOBE	2-1589477-4	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025M6IQ = THRU-HOLE	5-1589487-9	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025SC2DC012HN = WDUALOBE	1589477-3	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025L2HN = SMT CONN	4-1589483-5	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	.64 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025SC2DC012N = WDUALOBE	1589477-4	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025SC2DT012N = WDUALOBE	8-1589477-7	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025SC2DC036N = WDUALOBE	1589477-9	Produktzeichnung	Draht-an-Draht	-	.64 mm	Nein	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025M5PQ = THRU-HOLE	3-1589488-1	Produktzeichnung	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025L4KN = SMT CONN	4-1589484-7	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	.64 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025L8AQ = SMT	4-1589486-5	Produktzeichnung	Draht-an-Leiterplatte	Schraube	1.27 mm	-	Leiterplatte	1 A	-	-	-65 – 125 °C	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform
STM025W6AN = Thru-Hole	1-1589809-1	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	1.27 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Konform	Konform
STM025L82CN = SMT CONN	2-1589486-9	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	-	.64 mm	Nein	Leiterplatte	-	Leistung	-	-	Vorkonfektionierte schwebende Leitungen	Nicht konform	Nicht konform

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Kontaktmerkmale

Kontakttyp Stecksockel
Kontaktoptionen Installed
Kontaktgrundmaterial Beryllium-Kupfer
Beschichtungsmaterial des Kontaktsteckbereichs Gold
Kontaktnennstrom (max.) (A) 1

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) Durchsteckmontage - Löten, Oberflächenmontage
Anschlussmethode zu Draht und Kabel Löthülse, Vorkonfektionierte schwebende Leitungen

Gehäusemerkmale

Gehäusematerial Aluminium
Mitte-Mitte-Abstand (Pitch) (mm) .64, 1.27
Mitte-Mitte-Abstand (Pitch) (in) .05, .025

Produktmerkmale

Kompatibel mit Einzeldrahttyp Mehrdrähtig
Steckverbinder- und Gehäusetyp Buchse
Steckverbindersystem Draht-an-Draht, Draht-an-Leiterplatte
Abdichtbar Nein
Steckverbinder/Kontakt-Anschluss an Leiterplatte, Leitungen und Kabel

Konfigurationsmerkmale

Montageausrichtung Vertikal
Anzahl der Positionen 25

Montage und Anschlusstechnik

Montagehardware Schraube, Keine Hardware
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -200 – 200, -65 – 125
Betriebstemperaturbereich (°F) -328 – 392, -85 – 257

Betrieb/Anwendung

Stromkreis Anwendung Leistung, Signal

Weitere

EU RoHS-Konformität Nicht konform, Konform
EU ELV-Konformität Konform, Nicht konform

Referenznummer

TE-interne Teilenummer CAT-STM-25SC

Literatur

Datenblätter/Katalogseiten

1589898 Nanonics Cross Reference pdf Englisch

DUALOBE Receptacle Connectors: Metal Shell, 25 Pin/2 Row

Produktmerkmale

Steckverbinder- und Gehäusetyp : Buchse

Steckverbindersystem : Draht-an-Draht, Draht-an-Leiterplatte

Anzahl der Positionen : 25

Montagehardware : Schraube, Keine Hardware

Mitte-Mitte-Abstand (Pitch) (mm): .64, 1.27

Mitte-Mitte-Abstand (Pitch) (in): .05, .025

Kontaktmerkmale

Kontakttyp Stecksockel

Kontaktoptionen Installed

Kontaktgrundmaterial Beryllium-Kupfer

Beschichtungsmaterial des Kontaktsteckbereichs Gold

Kontaktnennstrom (max.) (A) 1

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) Durchsteckmontage - Löten, Oberflächenmontage

Anschlussmethode zu Draht und Kabel Löthülse, Vorkonfektionierte schwebende Leitungen

Gehäusemerkmale

Gehäusematerial Aluminium

Mitte-Mitte-Abstand (Pitch) (mm) .64, 1.27

Mitte-Mitte-Abstand (Pitch) (in) .05, .025

Produktmerkmale

Kompatibel mit Einzeldrahttyp Mehrdrähtig

Steckverbinder- und Gehäusetyp Buchse

Steckverbindersystem Draht-an-Draht, Draht-an-Leiterplatte

Abdichtbar Nein

Steckverbinder/Kontakt-Anschluss an Leiterplatte, Leitungen und Kabel

Konfigurationsmerkmale

Montageausrichtung Vertikal

Anzahl der Positionen 25

Montage und Anschlusstechnik

Montagehardware Schraube, Keine Hardware

Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -200 – 200, -65 – 125

Betriebstemperaturbereich (°F) -328 – 392, -85 – 257

Betrieb/Anwendung

Stromkreis Anwendung Leistung, Signal

Weitere

EU RoHS-Konformität Nicht konform, Konform

EU ELV-Konformität Konform, Nicht konform

Referenznummer

TE-interne Teilenummer CAT-STM-25SC

Datenblätter/Katalogseiten
