Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

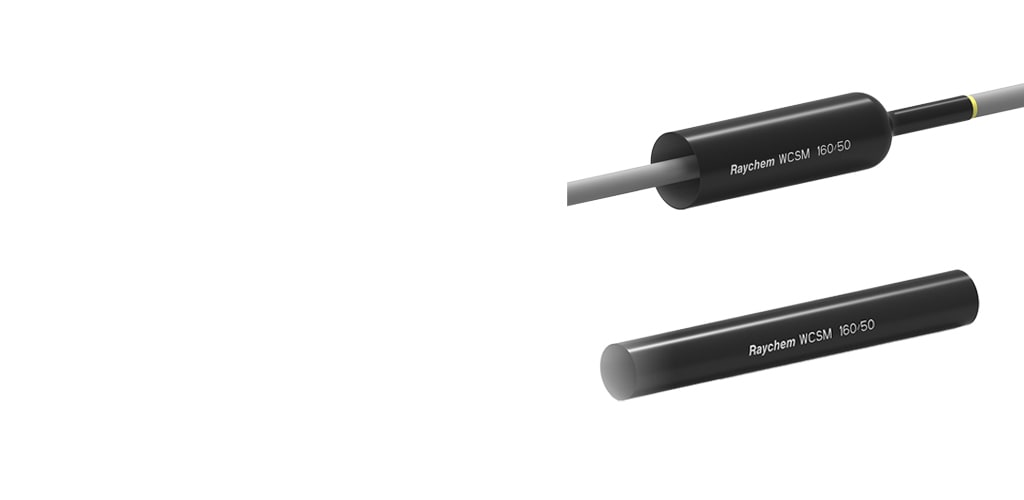

Dickwandige Warmschrumpfschläuche

RAYCHEM

RAYCHEM WCSM

Unsere dickwandigen Warmschrumpfschläuche WCSM der Produktreihe Raychem haben eine Schrumpfrate von >3:1 und sind für die Isolation von Niederspannungskabelgarnituren sowie für die Abdichtung, den Schutz und die Ummantelung von Nieder-, Mittel- und Hochspannungskabeln konzipiert.

Mehr Weniger

Produktmerkmale

Produktverfügbarkeit : Europa, Naher Osten und Afrika, Asien, Amerika, Australien, Neuseeland und Pazifische Inseln, China
Entflammbarkeitsleistung : Nicht flammhemmend
Kleberbeschichtung : Ohne, Mit
Kompatibler Kabeldurchmesser (max.) (mm): 22, 144, 162, 180, 31, 81, 50, 225, 100, 63, 10, 118, 350, 295, 44, 14
Kompatibler Kabeldurchmesser (max.) (in): 3,937, 4,645, 0,393
Kompatibler Kabeldurchmesser (min.) (mm): 6,5, 13, 17,5, 38, 4,5, 9, 33, 28, 22, 3,5, 125, 18, 72, 105, 55
Kompatibler Kabeldurchmesser (min.) (in): 1,496, 1,299, 0,137

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Produktverfügbarkeit	Kleberbeschichtung	Kompatibler Kabeldurchmesser (max.)	Kompatibler Kabeldurchmesser (min.)	Erweiterter Innendurchmesser (min.)	Rückgewonnener Innendurchmesser (Max.)	Produktlänge	Rückgewonnene Wandstärke (max.)	Wandstärke	EU ELV-Konformität
WCSM-90/25-800/S(S5)	CU4600-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	800 mm	4.3 mm	Dick/schwer	Konform
WCSM-24/6-1500/S	CU9436-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1500 mm	2.7 mm	Dick/schwer	Konform
WCSM-90/25-300/S(S10)	CU4615-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	300 mm	4.3 mm	Dick/schwer	Konform
WCSM-34/8-300-S-(B50)	EE0455-000	Produktzeichnung	Amerika	Mit	31 mm	9 mm	34 mm	8 mm	300 mm	4 mm	Dick/schwer	Konform
WCSM-56/16-300-S-(B30)	EE0474-000	Produktzeichnung	Amerika	Mit	50 mm	18 mm	56 mm	16 mm	300 mm	4.4 mm	Dick/schwer	Konform
WCSM-56/16-150-S(B25)	EE0476-000	Produktzeichnung	Amerika	Mit	50 mm	18 mm	56 mm	16 mm	150 mm	4.4 mm	Dick/schwer	Konform
WCSM-130/35-750/S(S5)	CU4626-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	118 mm	38 mm	130 mm	35 mm	750 mm	4.3 mm	Dick/schwer	Konform
WCSM-110/30-700/S(S5)	CU6583-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	100 mm	33 mm	110 mm	30 mm	700 mm	4.3 mm	Dick/schwer	Konform
WCSM-34/8-200/S(S50)	CU7119-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	200 mm	4 mm	Dick/schwer	Konform
WCSM-56/16-400/S(S20)	CU7533-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	50 mm	18 mm	56 mm	16 mm	400 mm	4.4 mm	Dick/schwer	Konform
WCSM-16/4-80/S(S100)	CU9267-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	80 mm	2.4 mm	Dick/schwer	Konform
WCSM-250/65-600/S	CJ1683-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	225 mm	72 mm	250 mm	65 mm	600 mm	4.3 mm	Dick/schwer	Konform
WCSM-24/6-100/S(S50)	CU9282-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	180 mm	55 mm	200 mm	50 mm	100 mm	4.3 mm	Dick/schwer	Konform
WCSM-12/3-300-S(B50)	EE0433-000	Produktzeichnung	Amerika	Mit	10 mm	3,5 mm	12 mm	3 mm	300 mm	2 mm	Dick/schwer	-
WCSM-90/25-200/S(C120)	CU5278-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	200 mm	4.3 mm	Dick/schwer	Konform
WCSM-70/20-300-S-(B15)	EE0484-000	Produktzeichnung	Amerika	Mit	63 mm	22 mm	70 mm	20 mm	300 mm	4.4 mm	Dick/schwer	Konform
WCSM-70/20-1500/S	CU5157-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	63 mm	22 mm	70 mm	20 mm	1500 mm	4.4 mm	Dick/schwer	Konform
WCSM-110/30-600/S(S5)	CU6582-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	100 mm	33 mm	110 mm	30 mm	600 mm	4.3 mm	Dick/schwer	Konform
WCSM-24/6-170/S(S50)	CU9279-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	170 mm	2.7 mm	Dick/schwer	Konform
WCSM-48/12-150-S-(B40)	EE0470-000	Produktzeichnung	Amerika	Mit	44 mm	13 mm	48 mm	12 mm	150 mm	4.5 mm	Dick/schwer	Konform
WCSM-34/8-225-S-(B50)	EE0458-000	Produktzeichnung	Amerika	Mit	31 mm	9 mm	34 mm	8 mm	225 mm	4 mm	Dick/schwer	Konform
WCSM-200/50-1000/S	194144-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	180 mm	55 mm	200 mm	50 mm	1000 mm	4.3 mm	Dick/schwer	Konform
WCSM-34/8-A/S-C(150)	CH5655-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	-	4 mm	Dick	Konform
WCSM-90/25-1200/S(S5)	CU4609-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	1200 mm	4.3 mm	Dick/schwer	Konform
WCSM-130/35-1200/S(S5)	CU4622-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	118 mm	38 mm	130 mm	35 mm	1200 mm	4.3 mm	Dick/schwer	Konform
WCSM-56/16-650/S(S10)	CU7488-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	50 mm	18 mm	56 mm	16 mm	650 mm	4.4 mm	Dick/schwer	Konform
WCSM-48/12-250/S(S25)	CU8525-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	250 mm	4.5 mm	Dick/schwer	Konform
WCSM-16/4-1500/S(S20)	CU9272-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	1500 mm	2.4 mm	Dick/schwer	Konform
WCSM-24/6-125/S(S50)	CU9285-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	125 mm	2.7 mm	Dick/schwer	Konform
WCSM-70/20-450-S-(B15)	EE0482-000	Produktzeichnung	Amerika	Mit	63 mm	22 mm	70 mm	20 mm	450 mm	4.4 mm	Dick/schwer	Konform
WCSM-250/65-400/S	F26709-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	225 mm	72 mm	250 mm	65 mm	400 mm	4.3 mm	Dick/schwer	Konform
WCSM-130/35-1000/S(S5)	CU4621-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	118 mm	38 mm	130 mm	35 mm	1000 mm	4.3 mm	Dick/schwer	Konform
WCSM-24/6-1000/S(S20)	CU9289-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1000 mm	2.7 mm	Dick/schwer	Konform
WCSM-160/50-1100/S(S5)	061508-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	1100 mm	4.3 mm	Dick/schwer	Konform
WCSM-12/3-1000/S(S20)	135996-1	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	10 mm	3,5 mm	12 mm	3 mm	1000 mm	2 mm	Dick/schwer	Konform
WCSM-160/50-900/S(S5)	119900-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	144 mm	55 mm	160 mm	50 mm	900 mm	4.3 mm	Dick/schwer	Konform
WCSM-110/30-1000/S(S5)	136003-1	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	100 mm	33 mm	110 mm	30 mm	1000 mm	4.3 mm	Dick/schwer	Konform
WCSM-34/8-1000/S(S10)	135999-1	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	1000 mm	4 mm	Dick/schwer	Konform
WCSM-180/50-200/S(S10)	962300-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	162 mm	55 mm	180 mm	50 mm	200 mm	4.3 mm	Dick/schwer	Konform
WCSM-48/12-1000/S(S10)	136000-1	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	1000 mm	4.5 mm	Dick/schwer	Konform
WCSM-320/95-1200/S	CP4294-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	295 mm	105 mm	320 mm	95 mm	1200 mm	4.3 mm	Dick/schwer	Konform
WCSM-160/50-1000/S(S5)	145366-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	144 mm	55 mm	160 mm	50 mm	1000 mm	4.3 mm	Dick/schwer	Konform
WCSM-70/20-230/S(S20)	CU5153-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	63 mm	22 mm	70 mm	20 mm	230 mm	4.4 mm	Dick/schwer	Konform
WCSM-110/30-1200/S	CU6604-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	100 mm	33 mm	110 mm	30 mm	1200 mm	4.3 mm	Dick	Konform
WCSM-34/8-200/S(C500)	CU7130-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	200 mm	4 mm	Dick/schwer	Konform
WCSM-34/8-300/S(S50)	CU7133-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	300 mm	4 mm	Dick/schwer	Konform
WCSM-48/12-1200/S(S10)	CU8543-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	1200 mm	4.5 mm	Dick/schwer	Konform
WCSM-48/12-100/S(S50)	CU8540-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	100 mm	4.5 mm	Dick/schwer	Konform
WCSM-90/25-250/S(S10)	CH6822-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	250 mm	4.3 mm	Dick/schwer	Konform
WCSM-56/16-1000/S	CU7536-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	50 mm	18 mm	56 mm	16 mm	1000 mm	4.4 mm	Dick/schwer	Konform
WCSM-90/25-500/S(S5)	CU4604-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	500 mm	4.3 mm	Dick/schwer	Konform
WCSM-90/25-200/S(S15)	CU4614-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	200 mm	4.3 mm	Dick/schwer	Konform
WCSM-130/35-1250/S	CU5607-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	118 mm	38 mm	130 mm	35 mm	1250 mm	4.3 mm	Dick/schwer	Konform
WCSM-34/8-100/S(S50)	CU7122-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	100 mm	4 mm	Dick/schwer	Konform
WCSM-56/16-600/S(S10)	CU7489-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	50 mm	18 mm	56 mm	16 mm	600 mm	4.4 mm	Dick/schwer	Konform
WCSM-48/12-225/S(C400)	CU8541-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	225 mm	4.5 mm	Dick/schwer	Konform
WCSM-48/12-1200/S	CU8546-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	1200 mm	4.5 mm	Dick/schwer	Konform
WCSM-24/6-1500/S(S10)	CU9434-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1500 mm	2.7 mm	Dick/schwer	Konform
WCSM-70/20-800/S	CU5159-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	63 mm	22 mm	70 mm	20 mm	800 mm	4.4 mm	Dick/schwer	Konform
WCSM-34/8-225/S(C500)	CU7127-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	225 mm	4 mm	Dick/schwer	Konform
WCSM-48/12-400/S(S25)	CU8526-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	400 mm	4.5 mm	Dick/schwer	Konform
WCSM-16/4-A/S-C(250)	CU9276-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	-	2.4 mm	Dick	Konform
WCSM-34/8-1200-S-(B25)	EE0461-000	Produktzeichnung	Amerika	Mit	31 mm	9 mm	34 mm	8 mm	1200 mm	4 mm	Dick/schwer	Konform
WCSM-34/8-1000-23/S	CH5784-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	1000 mm	4 mm	Dick/schwer	Konform
WCSM-320/95-1500/S	CP4296-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	295 mm	105 mm	320 mm	95 mm	1500 mm	4.3 mm	Dick/schwer	Konform
WCSM-48/12-1500/S	CU9075-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	44 mm	13 mm	48 mm	12 mm	1500 mm	4.5 mm	Dick/schwer	Konform
WCSM-24/6-250/S(S50)	CU9438-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	250 mm	4.3 mm	Dick/schwer	Konform
WCSM-24/6-1000/S	CU9439-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1000 mm	2.7 mm	Dick/schwer	Konform
WCSM-16/4-150-S-(B50)	EE0438-000	Produktzeichnung	Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	150 mm	2.4 mm	Dick/schwer	Konform
WCSM-24/6-1200-S-(B25)	EE0450-000	Produktzeichnung	Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1200 mm	2.7 mm	Dick/schwer	Konform
WCSM-70/20-1200-S-(B10)	EE0488-000	Produktzeichnung	Amerika	Mit	63 mm	22 mm	70 mm	20 mm	1200 mm	4.4 mm	Dick/schwer	Konform
WCSM-70/20-600/S(S10)	CU4489-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	63 mm	22 mm	70 mm	20 mm	600 mm	4.4 mm	Dick/schwer	Konform
WCSM-130/35-800/S(S5)	CU4623-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	118 mm	38 mm	130 mm	35 mm	800 mm	4.3 mm	Dick/schwer	Konform
WCSM-180/50-1250/S(S5)	171830-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	162 mm	55 mm	180 mm	50 mm	1250 mm	4.3 mm	Dick/schwer	Konform
WCSM-160/50-250/S(C75)	A95359-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	250 mm	4.3 mm	Dick/schwer	Konform
WCSM-250/65-1000/S	C36398-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	225 mm	72 mm	250 mm	65 mm	1000 mm	4.3 mm	Dick/schwer	Konform
WCSM-90/25-1000/S(S5)	CU4602-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	1000 mm	4.3 mm	Dick/schwer	Konform
WCSM-110/30-300/S(S10)	CH7796-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	100 mm	33 mm	110 mm	30 mm	300 mm	4.3 mm	Dick/schwer	Konform
WCSM-250/65-250/S	F56253-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	225 mm	72 mm	250 mm	65 mm	250 mm	4.3 mm	Dick/schwer	Konform
WCSM-160/50-1200/S(S5)	776366-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	1200 mm	4.3 mm	Dick/schwer	Konform
WCSM-160/50-1500/S(S5)	846444-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	144 mm	55 mm	160 mm	50 mm	1500 mm	4.3 mm	Dick/schwer	Konform
WCSM-34/8-225S/172(B250)	EE0457-000	Produktzeichnung	Amerika	Mit	31 mm	9 mm	34 mm	8 mm	225 mm	4 mm	Dick/schwer	Konform
WCSM-24/6-75-S(B100)	EE0441-000	Produktzeichnung	Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	75 mm	4.3 mm	Dick/schwer	Konform
WCSM-24/6-1200/S(S20)	CU9290-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1200 mm	2.7 mm	Dick/schwer	Konform
WCSM-24/6-1000/S(S20)	135998-1	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1000 mm	2.7 mm	Dick/schwer	Konform
WCSM-110/30-1000/S(S5)	CU6585-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	100 mm	33 mm	110 mm	30 mm	1000 mm	4.3 mm	Dick/schwer	Konform
WCSM-16/4-1000/S(S20)	CU9269-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	14 mm	4,5 mm	16 mm	4 mm	1000 mm	2.4 mm	Dick/schwer	Konform
WCSM-70/20-350/S(S10)	CU6066-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	63 mm	22 mm	70 mm	20 mm	350 mm	4.4 mm	Dick/schwer	Konform
WCSM-24/6-200/S(C750)	CU9429-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	200 mm	2.7 mm	Dick/schwer	Konform
WCSM-90/25-900/S(S5)	CU4607-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	81 mm	28 mm	90 mm	25 mm	900 mm	4.3 mm	Dick/schwer	Konform
WCSM-12/3-80/S(S100)	CU9239-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	10 mm	3,5 mm	12 mm	3 mm	80 mm	2 mm	Dick/schwer	Konform
WCSM-24/6-225/S(S50)	CU9430-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	225 mm	2.7 mm	Dick/schwer	Konform
WCSM-70/20-1200/S	CU5155-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	63 mm	22 mm	70 mm	20 mm	1200 mm	4.4 mm	Dick/schwer	Konform
WCSM-56/16-1000/S(S10)	CU7528-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	50 mm	18 mm	56 mm	16 mm	1000 mm	4.4 mm	Dick/schwer	Konform
WCSM-24/6-1200/S	CU9291-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	22 mm	6,5 mm	24 mm	6 mm	1200 mm	2.7 mm	Dick/schwer	Konform
WCSM-250/65-1550/S	E09748-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	225 mm	72 mm	250 mm	65 mm	1550 mm	4.3 mm	Dick/schwer	Konform
WCSM-110/30-300-S-(B15)	EE0494-000	Produktzeichnung	Amerika	Mit	100 mm	33 mm	110 mm	30 mm	300 mm	4.3 mm	Dick/schwer	Konform
WCSM-56/16-1200-S-(B10)	EE0477-000	Produktzeichnung	Amerika	Mit	50 mm	18 mm	56 mm	16 mm	1200 mm	4.4 mm	Dick/schwer	Konform
WCSM-250/65-500/S	CB4258-000	Produktzeichnung	China, Asien, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Amerika	Mit	225 mm	72 mm	250 mm	65 mm	500 mm	4.3 mm	Dick/schwer	Konform
WCSM-34/8-1000-23/S(S10)	CH5705-000	Produktzeichnung	China, Asien, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln, Amerika	Mit	31 mm	9 mm	34 mm	8 mm	1000 mm	4 mm	Dick	Konform

Übersicht

Unser dickwandigen Warmschrumpfschläuche WCSM der Produktreihe Raychem haben hohe elektrische Eigenschaften und mechanische Festigkeit für Niederspannungsanwendungen

Unsere dickwandigen Warmschrumpfschläuche WCSM der Produktreihe Raychem bestehen aus Warmschrumpfpolymer, das halogenfrei und gegen UV-Bestrahlung stabilisiert ist. Sie haben sich in rauen klimatischen Bedingungen und in verschmutzten Umgebungen als langfristig zuverlässig erwiesen und sind bei Lagerung unter normalen Bedingungen Jahrzehnte lang haltbar.

Während des Erwärmens schrumpfen die dickwandigen Schläuche auf ihren ursprünglichen kleineren durchgedrückten Durchmesser zurück und schließen sich dank ihrer hohen Schrumpfrate eng um eine Vielzahl von Kabelgarnituren. Zugleich stellt die Dichtmasse im Inneren des Schlauchs eine zuverlässige Abdichtung gegen Feuchtigkeit sogar auf sehr unregelmäßigen Formen her. Dank der mechanischen Festigkeit der dickwandigen Warmschrumpfschläuche der Produktreihe Raychem können Kabelgräben unmittelbar nach dem Herstellen der Verbindung verfüllt werden. Diese Schläuche bieten die elektrischen und physikalischen Eigenschaften eines Kabelmantels und die AderIsolation von Niederspannungskabeln, kombiniert mit Robustheit und einfacher Montage. Sie können zur Feuchtigkeitsabdichtung von Kabelmuffen und zum mechanischen Schutz der äußeren Ummantelung in Nieder-, Mittel- und Hochspannungsanwendungen verwendet werden.

Wichtige Leistungsmerkmale

Dickwandig, strahlenvernetztes Polyolefin, stabilisiert gegen UV-Bestrahlung und Verwitterung
Halogen- und silikonfreies Material, nicht korrodierend, nicht toxisch, blei-und aluminiumfrei
Erhältlich innen beschichtet mit Heißschmelzkleber

Konform mit RoHS‑ und REACH-Bestimmungen
Für Offshore-Anwendungen zugelassen
Farbe Schwarz, >Schrumpfrate 3:1
Jahrzehntelange Lagerzeit unter normalen Lagerbedingungen

Dickwandige Warmschrumpfschläuche

Verbesserung der Netzzuverlässigkeit

Unsere Raychem Warmschrumpfschläuche

Entdecken Sie unser Sortiment an Raychem Warmschrumpfschläuchen für Stromversorgungssysteme

FAQ

Häufig gestellte Fragen

Frage: Mit welchem Kabeltyp kann ich den dickwandigen Raychem Warmschrumpfschlauch WCSM verwenden?

Antwort: Unsere dickwandigen Raychem Warmschrumpfschläuche können mit niederen, mittleren und hochelektrischen Verbindungen und Muffen und Anschlüssen mit einem breiten Kabelgrößendurchmesser verwendet werden. Dies ist einer hohen Schrumpfrate zu verdanken.

Frage: Woraus bestehen die dickwandigen Warmschrumpfschläuche?

Antwort: Unsere dickwandigen WCSM Schläuche nutzen hochspezialisierte Wärmeschrumpfstofftechnik. Es handelt sich um ein strahlenvernetztes, dickwandiges Polyolefin, das bei Wärmeeinwirkung auf seinen ursprünglichen, kleineren extrudierten Durchmesser schrumpft.

Das Warmschrumpfmaterial besteht aus polymeren Materialien, die einem hochenergetischen Elektronenstrahl ausgesetzt sind, der eine dauerhafte Vernetzung oder intermolekulare Verbindung benachbarter Moleküle verursacht. Durch die Vernetzung verliert das Schrumpfmaterial seine Schmelzeigenschaften, sodass es auf Temperaturen jenseits des kristallinen Schmelzpunktes erwärmt werden kann, ohne zu schmelzen. Oberhalb dieser Temperatur kann der Schrumpfschlauch aufgeweitet und in Formen gebracht werden, die in Position bleiben, während die Temperatur wieder unter den kristallinen Schmelzpunkt sinkt.

Bei ordnungsgemäßer Montage sind die Raychem Warmschrumpfschläuche von TE langlebige Produkte, mit denen Sie die Zuverlässigkeit Ihres Versorgungsnetzes über Jahrzehnte hinweg verbessern können.

Frage: Welchen Spannungsbereich decken die dickwandigen Warmschrumpfschläuche ab?

Antwort: Sie eignen sich zur Isolation in Niederspannungskabelgarnituren bis 1 kV oder zum Abdichten und Ummanteln von Nieder-, Mittel- und Hochspannungskabelgarnituren.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Verwendungsbedingungen

Umgebungsbeständigkeit Feuchtigkeit, Witterung, Regen, Salzwasser, verunreinigtes Wasser
Flüssigkeitsbeständigkeitstyp Transformatorenöl, Kohlenwasserstoffe
Entflammbarkeitsleistung Nicht flammhemmend

Betrieb/Anwendung

Wärmebeständigkeit Geeignet für niedrige Temperaturen, Geeignet für niedrige und hohe Temperaturen, flammhemmend
Offshore-Schiffbau-Zertifizierung Ja
UV-beständig Ja
Mechanische Beständigkeit Gegen mechanische Einwirkungen oder Schäden, Abriebfest

Sonstige Eigenschaften

Primärproduktmaterial Vernetztes Polyolefin
Primäre Produktfarbe Schwarz
Flexibilität Halbfest
Schrumpfrate > 3:1

Produktmerkmale

Oberflächenausführung Verbindungsmuffe
Montagetechnik Schrumpfschlauchprodukt
Kleberbeschichtung Ohne, Mit
Wandausführung (ohne Klebstoff) Einfach

Industriestandards

Kompatibilität mit Normen/Standards UL, CSA
Kompatibilität mit zugelassenen Produkten IEC 60684-3-247, IEC 60684-3-246, IEC 60684-3-214, HD631.2

Verpackungsmerkmale

Spulenlänge (m) 250, 150, 350, 300, 100, 80

Produktverfügbarkeit

Produktverfügbarkeit Europa, Naher Osten und Afrika, Asien, Amerika, Australien, Neuseeland und Pazifische Inseln, China

Abmessungen

Kompatibler Kabeldurchmesser (max.) (mm) 22, 144, 162, 180, 31, 81, 50, 225, 100, 63, 10, 118, 350, 295, 44, 14
Kompatibler Kabeldurchmesser (max.) (in) 3,937, 4,645, 0,393
Kompatibler Kabeldurchmesser (min.) (mm) 6,5, 13, 17,5, 38, 4,5, 9, 33, 28, 22, 3,5, 125, 18, 72, 105, 55
Kompatibler Kabeldurchmesser (min.) (in) 1,496, 1,299, 0,137
Erweiterter Innendurchmesser (min.) (mm) 34, 320, 12, 160, 200, 24, 90, 385, 280, 70, 16, 110, 180, 250, 48, 130, 56
Rückgewonnener Innendurchmesser (Max.) (mm) 6, 20, 3, 95, 16, 70, 25, 35, 12, 50, 110, 4, 8, 65, 30
Produktlänge (mm) 225, 600, 1200, 125, 150, 300, 250, 220, 280, 170, 1500, 1000, 800, 60, 200, 450, 550, 1550, 1250, 650, 230, 850, 1100, 350, 900, 2000, 700, 750, 500, 100, 1300, 1350, 440, 1400, 75, 80, 400, 175
Rückgewonnene Wandstärke (max.) (mm) 2.7, 4.4, 4.5, 4.3, 4, 2.4, 2
Wandstärke Dick, Dick/schwer

Weitere

EU RoHS-Konformität Konform
EU ELV-Konformität Konform

Referenznummer

TE-interne Teilenummer CAT-WCSM

Literatur

Datenblätter/Katalogseiten

WCSM HEAT-SHRINK TUBING IEEE pdf Englisch
WCSM HEAT SHRINK TUBING IEC pdf Englisch

Dickwandige Warmschrumpfschläuche

Produktmerkmale

Produktverfügbarkeit : Europa, Naher Osten und Afrika, Asien, Amerika, Australien, Neuseeland und Pazifische Inseln, China

Entflammbarkeitsleistung : Nicht flammhemmend

Kleberbeschichtung : Ohne, Mit

Kompatibler Kabeldurchmesser (max.) (mm): 22, 144, 162, 180, 31, 81, 50, 225, 100, 63, 10, 118, 350, 295, 44, 14

Kompatibler Kabeldurchmesser (max.) (in): 3,937, 4,645, 0,393

Kompatibler Kabeldurchmesser (min.) (mm): 6,5, 13, 17,5, 38, 4,5, 9, 33, 28, 22, 3,5, 125, 18, 72, 105, 55

Kompatibler Kabeldurchmesser (min.) (in): 1,496, 1,299, 0,137

Wichtige Leistungsmerkmale

Dickwandige Warmschrumpfschläuche

Verbesserung der Netzzuverlässigkeit

Unsere Raychem Warmschrumpfschläuche

Häufig gestellte Fragen

Verwendungsbedingungen

Umgebungsbeständigkeit Feuchtigkeit, Witterung, Regen, Salzwasser, verunreinigtes Wasser

Flüssigkeitsbeständigkeitstyp Transformatorenöl, Kohlenwasserstoffe

Entflammbarkeitsleistung Nicht flammhemmend

Betrieb/Anwendung

Wärmebeständigkeit Geeignet für niedrige Temperaturen, Geeignet für niedrige und hohe Temperaturen, flammhemmend

Offshore-Schiffbau-Zertifizierung Ja

UV-beständig Ja

Mechanische Beständigkeit Gegen mechanische Einwirkungen oder Schäden, Abriebfest

Sonstige Eigenschaften

Primärproduktmaterial Vernetztes Polyolefin

Primäre Produktfarbe Schwarz

Flexibilität Halbfest

Schrumpfrate > 3:1

Produktmerkmale

Oberflächenausführung Verbindungsmuffe

Montagetechnik Schrumpfschlauchprodukt

Kleberbeschichtung Ohne, Mit

Wandausführung (ohne Klebstoff) Einfach

Industriestandards

Kompatibilität mit Normen/Standards UL, CSA

Kompatibilität mit zugelassenen Produkten IEC 60684-3-247, IEC 60684-3-246, IEC 60684-3-214, HD631.2

Verpackungsmerkmale

Spulenlänge (m) 250, 150, 350, 300, 100, 80

Produktverfügbarkeit

Produktverfügbarkeit Europa, Naher Osten und Afrika, Asien, Amerika, Australien, Neuseeland und Pazifische Inseln, China

Abmessungen

Kompatibler Kabeldurchmesser (max.) (mm) 22, 144, 162, 180, 31, 81, 50, 225, 100, 63, 10, 118, 350, 295, 44, 14

Kompatibler Kabeldurchmesser (max.) (in) 3,937, 4,645, 0,393

Kompatibler Kabeldurchmesser (min.) (mm) 6,5, 13, 17,5, 38, 4,5, 9, 33, 28, 22, 3,5, 125, 18, 72, 105, 55

Kompatibler Kabeldurchmesser (min.) (in) 1,496, 1,299, 0,137

Erweiterter Innendurchmesser (min.) (mm) 34, 320, 12, 160, 200, 24, 90, 385, 280, 70, 16, 110, 180, 250, 48, 130, 56

Rückgewonnener Innendurchmesser (Max.) (mm) 6, 20, 3, 95, 16, 70, 25, 35, 12, 50, 110, 4, 8, 65, 30

Produktlänge (mm) 225, 600, 1200, 125, 150, 300, 250, 220, 280, 170, 1500, 1000, 800, 60, 200, 450, 550, 1550, 1250, 650, 230, 850, 1100, 350, 900, 2000, 700, 750, 500, 100, 1300, 1350, 440, 1400, 75, 80, 400, 175

Rückgewonnene Wandstärke (max.) (mm) 2.7, 4.4, 4.5, 4.3, 4, 2.4, 2

Wandstärke Dick, Dick/schwer

Weitere

EU RoHS-Konformität Konform

EU ELV-Konformität Konform

Referenznummer

TE-interne Teilenummer CAT-WCSM

Datenblätter/Katalogseiten
