Abgedichtete HV-Stecker

Maximale Leistungsverteilung und Schutz. Das AMP+ HVA 630 Hochvolt-Steckverbindersystem für Schwach- und Mittelstrom von TE bietet erweiterten Hochvoltschutz für Bordladesysteme.

32 A

Stecker mit 5 Stiften ermöglichen 3-phasige Ladeströme von bis zu 32 A und somit maximale Ladekapazität.

6 mm²

abgeschirmte mehradrige Kabel für Leiterquerschnitte von 2,5 bis 6,0 mm²

140 °C

widerstehen Umgebungstemperaturen von 140 °C und Spannungen von bis zu 850 VDC.

Fortschrittliche Hochvolt-Lösung Das AMP+ HVA 630 Hochvolt-Steckverbindersystem von TE bietet Bordladesystemen von Hybrid- und Elektrofahrzeugen erweiterten Schutz. AMP+ HVA 630 Steckverbinder und Stecksockel mit 2 oder 5 Stiften und integriertem internen HVIL bieten optimale Paketgrößen. Die abgeschirmten und abgedichteten Steckverbinder mit zwei Stiften sind für mehr Leistung von Hochvolt-Bordladegeräten ausgelegt. Die Steckverbinder mit fünf Stiften ermöglichen dreiphasige Ladeströme von bis zu 32 A und somit maximale Ladekapazität. Die Hochleistungs-Standardkontaktsysteme mit abgeschirmten mehradrigen Kabeln sind für Leiterquerschnitte von 2,5 bis 6,0 mm² konzipiert. Die AMP+ HVA 630 Steckverbinder und Stecksockel widerstehen Stromstärken von bis zu 40 A, Umgebungstemperaturen von 140 °C und Spannungen von bis zu 850 VDC. Die Hochvolt-Steckverbinderfamilie ist berührungssicher, bietet CPA und ist nach AK 4.3.3 und LV215-1 spezifiziert.

orange bar
orange bar

Eigenschaften

  • AK 4.3.3-, LV215-1- und RoHS-konform
  • 180°-Steckleisten
  • Berührungssicher
  • Kein Trennwerkzeug erforderlich
  • Nennstrom: bis zu 40 A* bei 140 °C
  • Zur Verwendung mit mehradrigen Kabeln
  • Integrierter interner HVIL
  • Mit 2 und 5 Positionen
  • Mehrere Kodierungsoptionen
  • Abgedichtet

Anwendungen

  • Hilfsgeräte
AMP+ HVA 630 Hochvoltsteckleiste
AMP+ HVA 630 Hochvoltsteckleiste

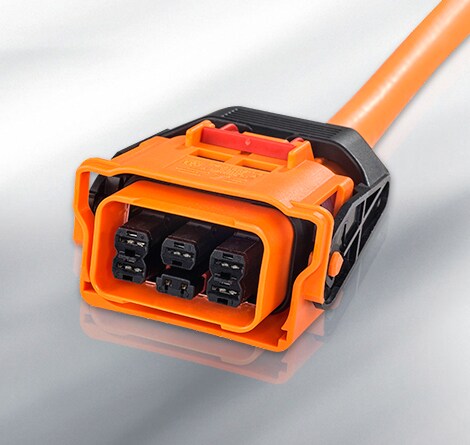

AMP+ HVA 630 Hochvoltstecker
AMP+ HVA 630 Hochvoltstecker
