Bohrloch-Steckverbinder

TE hat eine breite Palette von Produkten entwickelt und getestet, welche die Spezifikationen für Bohrlochanwendungen erfüllen.  Dazu gehören hohe Betriebsdrücke (bis zu 15.000 psig), hohe Betriebstemperaturen (bis zu 300 °F), Platzbeschränkungen und die Anforderung einer hermetischen Dichtung, um die Migration von Bohrlochflüssigkeiten durch den Steckverbinder zu verhindern. Die Palette der SEACON Produkte umfasst ein vollständiges Bohrlochkonnektivitätssystem: elektrische Bohrlocheinsätze und -Muffen, Trockensteckverbinder, elektrooptische Steckverbinder, optische und elektrische Nasssteckverbinder und Bohrlochsteckverbinder.

Der G3 ist ein Steckverbinder der dritten Generation mit HydraLight-Technologie und ist in 6 Kanälen mit Singlemode- oder Multimode-Glasfasern erhältlich.  Der G3 bietet optische Konnektivität mit geringem Profil in Kombination mit einer einfachen Bedienung und eignet sich ideal für enge Schnittstellen, die eine verlustarme optische Leistung erfordern. Dieser Steckverbinder kann flache oder winkelförmige polierte Kontakte enthalten. Dies macht ihn ideal für Signalkommunikationssysteme oder optische Mess- und Sensorsysteme wie Steigrohrhänger-Anwendungen, Baumanschlüsse, Steigleitungs-Überwachungssysteme und seismische "Life-of-Field"-Systeme (LoFS).

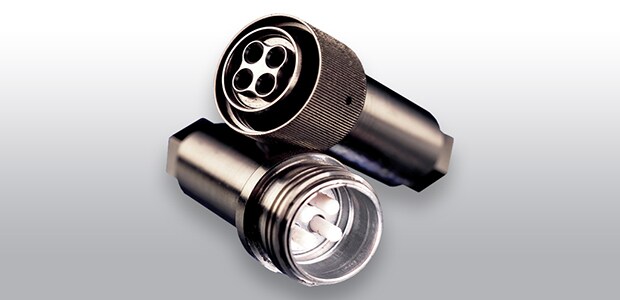

Kleiner kompakter Steckverbinder, der ursprünglich für anspruchsvolle Bohrlochumgebungen ausgelegt und entwickelt wurde. Die gewählten Materialien und das Design sind spezifisch für diese schwierigen Bedingungen. Die kompakte Natur dieses Steckverbinders eignet sich für viele Anwendungen, bei denen die Gesamtgröße auf ein Minimum reduziert werden muss.

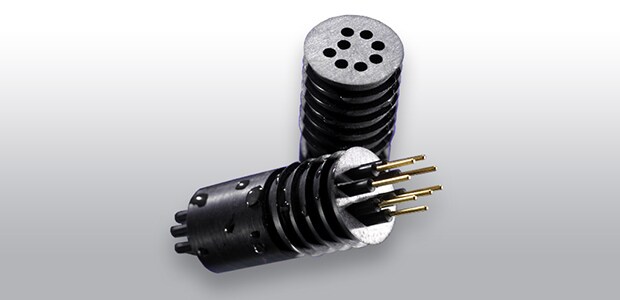

Dieses 8-Wege-Steckverbinderpaar wurde für ein Drahtleitungswerkzeug entwickelt, das in einem Arm montiert ist, der zu einem Sensorpad führt. Dies bedeutete, dass beim Abrufen des Werkzeugs das Sensorpad schnell und einfach ohne Werkzeug oder spezielles Training ausgetauscht werden konnte. Da der Steckverbinder bei hohen Drücken und Temperaturen direkt Bohrlochflüssigkeiten ausgesetzt wird, ist er in Fluorelastomer geformt. Das Kabel hat einen Außenmantel aus ETFE (Ethylentetrafluorethylen), so dass eine Booting-Technik verwendet wurde, um den Kabelmantel abzudichten. Dies bietet den Vorteil, dass die freien Halbsteckverbinder vor Ort installiert werden können, jedoch ist Löten erforderlich. Das Verbindungskonzept basiert auf unserer standardmäßigen WET-CON Steckverbinderreihe. Der Stiftkontakt hat einen Abdichtungsdurchmesser und wenn dieser mit der Buchse verbunden ist, wirken zwei integral geformte O-Ringe auf diesen Durchmesser ein. Das bedeutet, dass sich zwischen Kontakt und Erde zwei O-Ring-Dichtungen und zwischen verschiedenen Kontakten vier O-Ring-Dichtungen befinden. Da es im Design keine Druckdifferenzen gibt, ist das Steckverbinderpaar drucktolerant.
