Anwendung

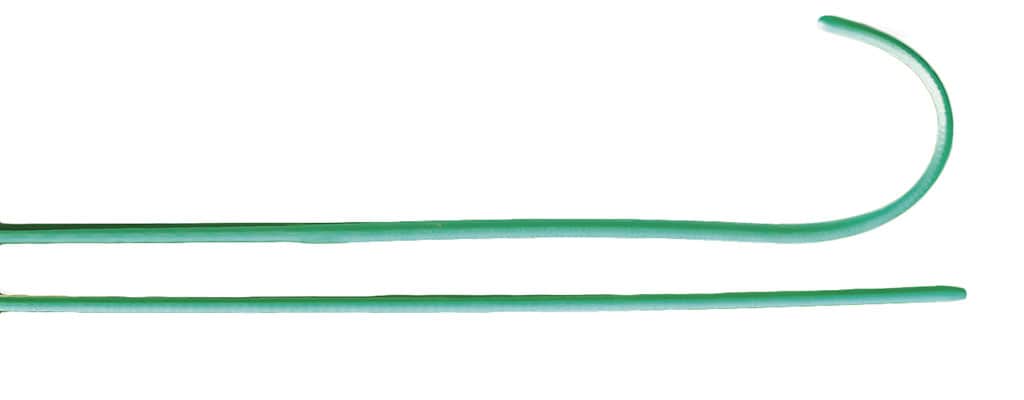

Montage und Fertigung von Führungsdrähten
Wir unterstützen Sie während der gesamten Produktlebensdauer: von der Produktentwicklung bis hin zur Vermarktung. Sie erhalten umfangreiche kundenspezifische Fertigungsdienstleistungen einschließlich speziell etikettierter Führungsdrähte aus einer Hand.
Wir verfügen über umfangreiche Möglichkeiten zum Anschleifen des Kerns mit modernster Präzisionsschleifausrüstung. Dabei kommen CAM-Technologie sowie ein ergänzendes Profilometer-Messsystem für das Schleifprofil zum Einsatz, um den höchsten Anforderungen unserer Kunden bezüglich des Präzisionsschleifens gerecht zu werden. Unsere Ingenieure unterstützen Sie bei der Entwicklung und beim Design Ihres Führungsdrahts, um die gewünschten Leistungsspezifikationen zu erfüllen. TE hat derzeit die Freigabe für Führungsdrähte aus Edelstahl für Anwendungen in den Bereichen Koronargefäße, Gastroenterologie, Nierengefäße, Urologie, Obstetrik, Gynäkologie, Radiologie und periphere Gefäßsysteme.

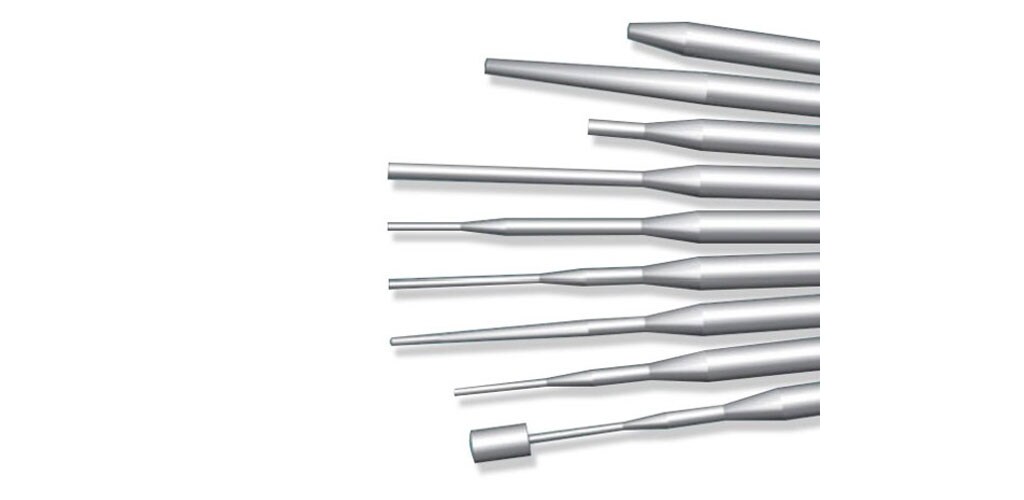

Überschleifen
Unsere hochmoderne Präzisionsschleifausrüstung umfasst CAM-Technologie sowie ein ergänzendes Profilometer-Messsystem für das Schleifprofil, um die höchsten Anforderungen unserer Kunden bezüglich des Präzisionsschleifens zu erfüllen. Wir können kundenspezifische einfache oder mehrfache kegelförmige Profile in einer kontrollierten Umgebung überschleifen, um Kriterien bezüglich Kernanschliff und Führungsdraht zu erfüllen. Dabei werden Materialien wie Edelstahl, Hyten-Edelstahl, MP35N™-Legierung, Nitinol und Titan verwendet.

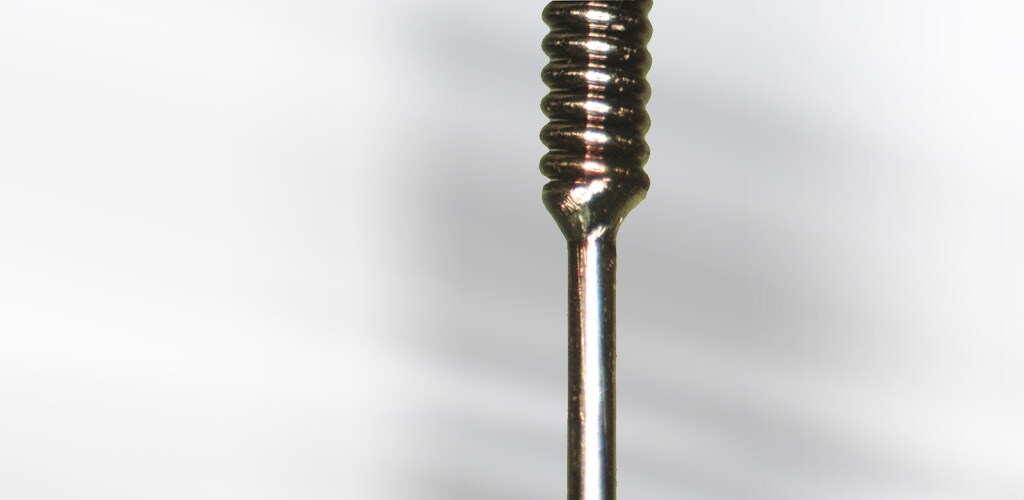

Aufwickeln
TE verfügt über umfassende Möglichkeiten zum Aufwickeln, und unsere Ingenieure bieten einen herausragenden Support mit Feedback zum Design, basierend auf Verwendungszweck, Leistungskriterien und Herstellbarkeit. Dabei werden Materialien wie Platin, Platin/Wolfram, Edelstahl, vergoldetes Wolfram und mehr verwendet.

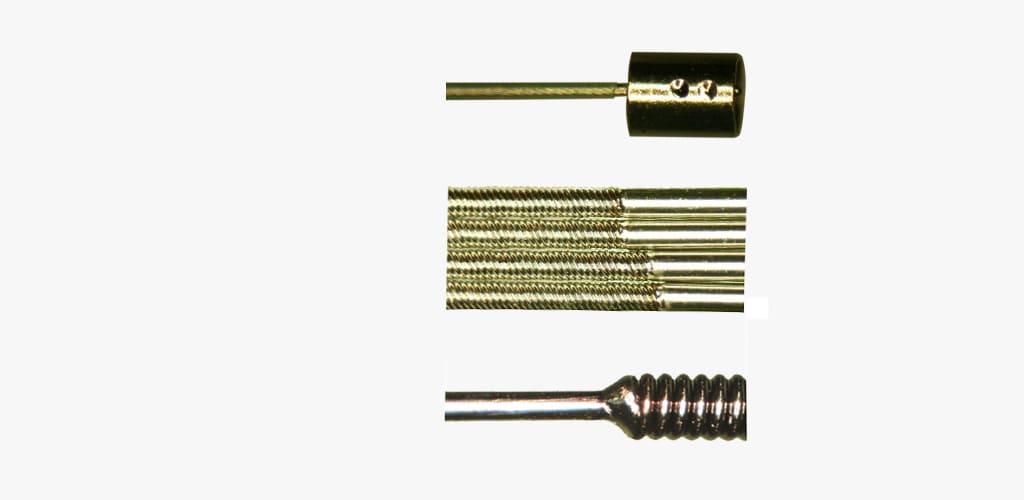

Laserschweißen
Das Laserschweißen erfolgt mithilfe schneller und wiederholbarer Verfahren, um eine gleichbleibende Qualität zu gewährleisten. Unser Verfahren ist kontaktlos und sorgt für eine minimale Wärmeeinflusszone um die Schweißstelle herum, um die Beanspruchung der Materialien zu minimieren. Wir sind in der Lage, ungleiche Metalle zusammenzuschweißen und mit strikten geometrischen Einschränkungen zu arbeiten. Da während des Laserverfahrens keine Füllmaterialien hinzugefügt werden, entstehen keine Probleme mit der Biokompatibilität.

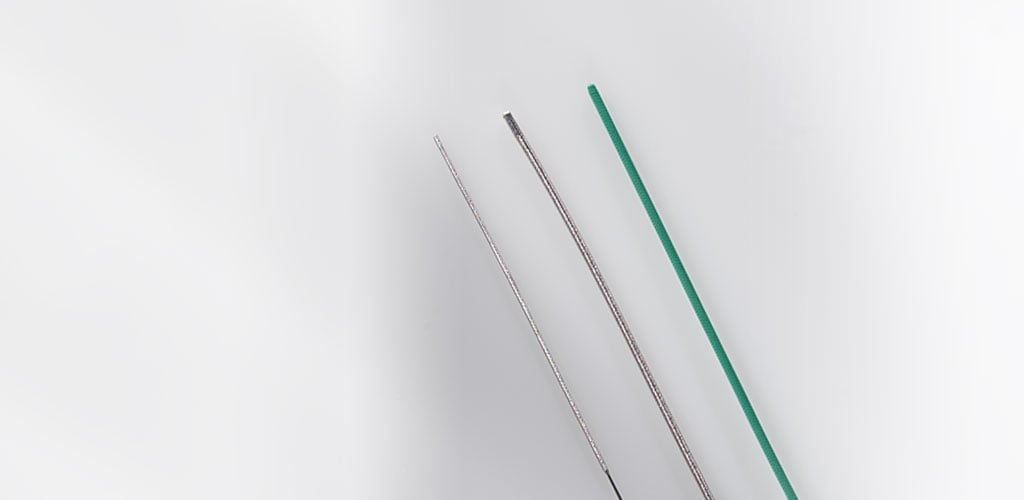

Fertigungsmöglichkeiten für Führungsdrähte
| Eigenschaften des Führungsdrahts | Beschreibung |
|---|---|
| Außendurchmesser des Führungsdrahts | 0.014 Zoll zu 0.038 Zoll |
| Länge des Führungsdrahts | 40 cm bis 450 cm |
| Kernmaterial | Edelstahl |
| Spulenmaterialien | Platin Edelstahl |
| Beschichtungen/Mantel | Unbeschichtet |
| Röntgendichte Markerbänder | Platin |
- Edelstahl- und Nitinol-Kerndraht mit Durchmessern von 0,009" bis 0,038“
- Verschiedene Spitzenausführungen für die jeweiligen Leistungskriterien des Führungsdrahts
- Verschiedene verfügbare Spulenmaterialien: Edelstahl, Wolfram, vergoldetes Wolfram, Platin, Platin/Wolfram und Palladium
- Laserschweißverfahren zum Anbringen von Spulen und röntgendichten Markierungen
- Verschiedene Verpackungsoptionen, von Schüttgut über nicht sterile bzw. endbearbeitete Führungsdrähte bis hin zu vollständig verpackten, etikettierten und sterilisierten Führungsdrähten
- Umfassendes Dienstleistungsangebot: vollständige Auftragsfertigung, behördliche Zulassung, Programmmanagement, Programm-/Prozessentwicklung, Lieferkettenmanagement, Verpackung und Sterilisation
Überschleifen
Wir haben unsere Möglichkeiten zum Anschleifen von Kernen durch modernste Präzisionsschleifausrüstung erweitert. Dabei kommen CAM-Technologie sowie ein ergänzendes Profilometer-Messsystem für den Anschliff zum Einsatz.
Mehr Optionen für das Anschleifen des Kerns und schnellerer Umschlag – für Aufträge, die sich nur auf das Anschleifen des Kerns beziehen oder auf endbearbeitete Führungsdrähte. Die direkte Schnittstelle von CAD/CAM bietet eine Plattform zum Überschleifen einfacher oder mehrfacher kegelförmiger Schleifprofile. Kundenspezifische Formen und Konfigurationen sind auf Anfrage möglich.
Materialien: Edelstahl, Hyten-Edelstrahl, Nitinol, Titan usw.
Größen:
- Durchmesser des Rohdrahts: 0,006″
- Länge des Rohdrahts: 6″ bis 177″
- Durchmesser des angeschliffenen Drahts: 0,001″ bis 0,038″
- Anschlifflänge: 0 bis 20″
- Konuslänge: 0 bis 20″
- Durchmesser der Spitze: 0,001″ bis 0,030″
- Hülsenlänge: 0 bis 20″
- Vertiefungsbreiten: 0,010″ bis 1″
- Konusanzahl: bis zu 100
- Anzahl der Hülsen: bis zu 100
- Abflachung: bis zu 20“
Sekundäre Verfahren: Schneiden, Ultraschallreinigung und Beschichtung
Kundenspezifische Prototyp-Spiralen
Die verbesserten Möglichkeiten zur Spulenfertigung und das breite Angebot an Dienstleistungen von TE führen zu kürzeren Vorlaufzeiten und wettbewerbsfähigen Preisen für Spulen als Bauelemente oder als Bestandteil von Führungsdrähten.
Technische Unterstützung: Ingenieure mit umfassendem technischen Fachwissen unterstützen Sie von Beginn an und bieten Designempfehlungen anhand folgender Aspekte:
- Verwendungszweck
- Verfahren für Baugruppen mit mehreren Komponenten
- Herstellbarkeit
- SOLIDWORKS-Simulation, statistische Minitab-Verarbeitung
Materialien: Drahtdurchmesser von 0,002″ bis 0,016″ mit Spulenlängen bis 450 cm sind verfügbar.
Typen: Flacher oder runder Draht, Links- oder Rechtswicklung, ein- oder mehradrig, variable Gewindesteigung
Materialien: Platin, Platin/Wolfram, Edelstahl, vergoldetes Wolfram und mehr
Sekundäre Verfahren: Spiralenerweiterung, Beschichtungen, gratfreie Schnitte, UV-Verklebung, Ultraschallreinigen
Fertigungsvorgänge:
- Links- oder Rechtswicklung
- Ein- oder mehradrige Wicklung
- Gratfreie Schnitte
- Spulenerweiterung
- Beschichtungen
- Überschleifen des Kerns
- Kugel-/Punktschweißung
- UV-Verklebung
- Ultraschallreinigung
