Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

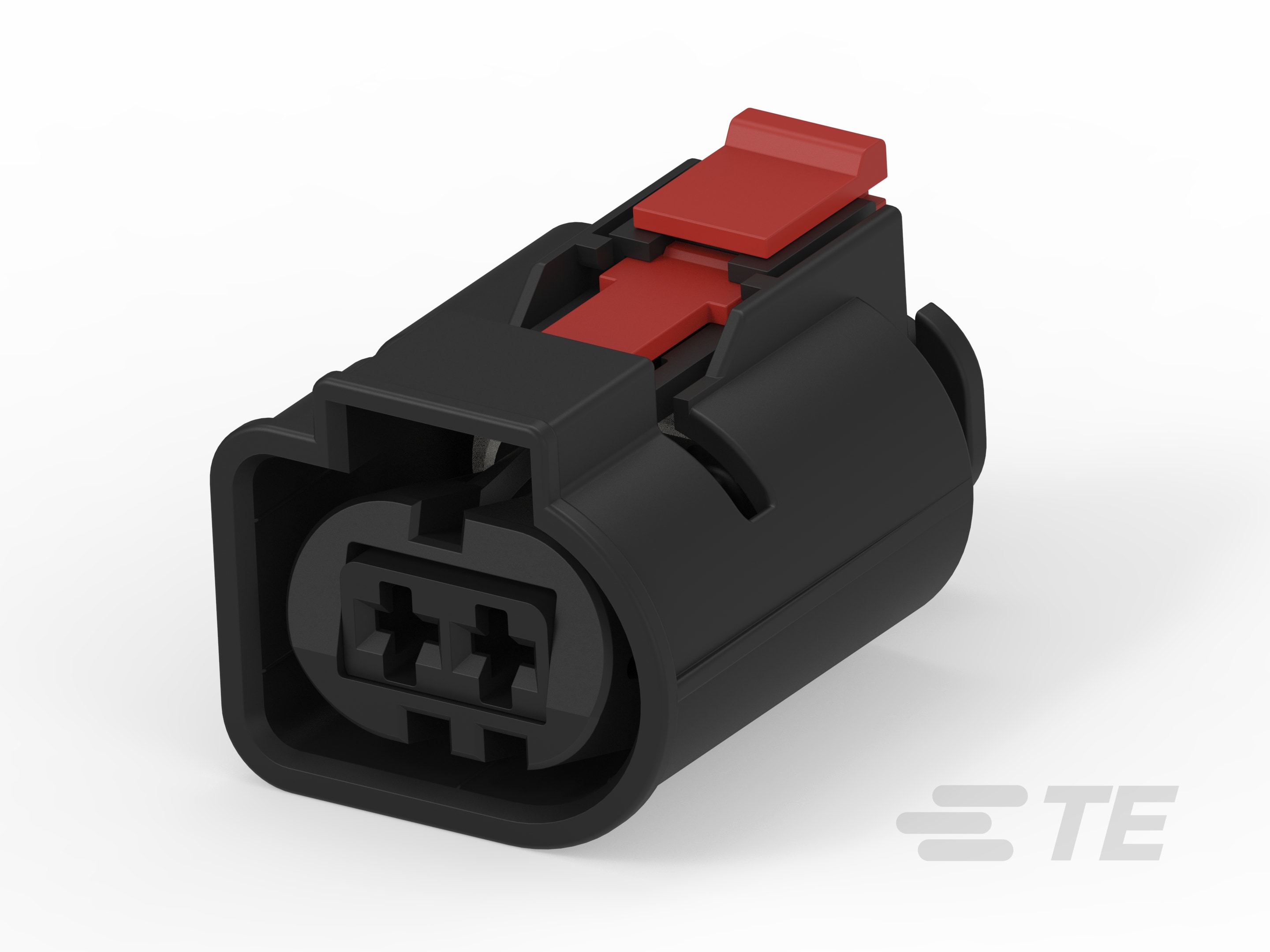

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Steckverbinder : Nein

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Steckverbindersystem : Draht-an-Draht

• Abdichtbar : Ja

• Primäre Verriegelungsfunktion : Am Anschluss

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Kontakttyp : Buchse

• Kontaktgröße : 2.8mm

• Steckzungenbreite : 2.8 mm [ .11 in ]

• Kontaktnennstrom (max.) (A): 34

• Gehäusematerial : PA GF

• Mitte-Mitte-Abstand (Pitch) : 5 mm [ .196 in ]

• Kabelausgangswinkel : 180°

• Primäre Produktfarbe : Schwarz

• Steckverbinder und Kodierungscode : A

• Betriebsspannung (VDC): 12

• Nominalspannungs-Architektur (V): 24, 12

• Wartbar : Ja

• Steckverbinder-Positionssicherung (CPA) : Ja

• EU RoHS-Konformität : Konform

• EU ELV-Konformität : Konform

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Kontaktpositionssicherung (TPA) : Ja

• Zugentlastung : Ohne

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Verpackungsmenge : 1000

• Verpackungsmethode : Einzelausführung

• Steckverbinderhöhe : 17.6 mm [ .693 in ]

• Produktlänge : 23.6 mm [ .929 in ]

• Produktbreite : 31.75 mm [ 1.25 in ]

• Anzahl der Positionen : 2

• Anzahl der Reihen : 1

• Betriebstemperatur (max) (°C): 130, 125, 80, 105, 100, 90, 85, 75, 70, 110, 120

• Betriebstemperatur (max) (°F): 248, 221, 167, 158, 230, 176, 194, 185, 266, 212, 257

• Betriebstemperaturbereich : -40 – 130 °C [ -40 – 266 °F ]
