Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

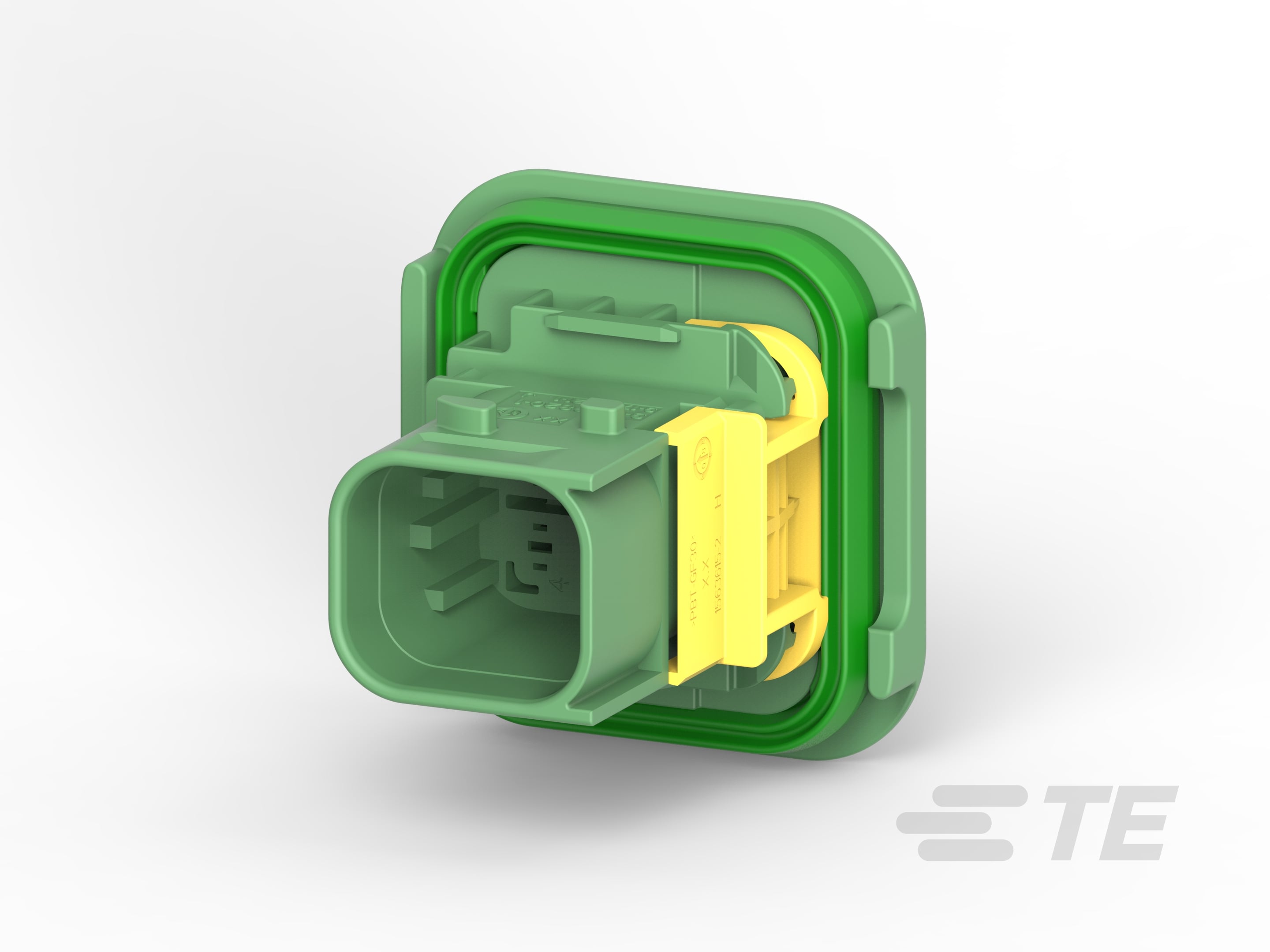

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Steckverbinder : Nein

• Steckverbinder- und Gehäusetyp : Stiftgehäuse

• Steckverbindersystem : Draht-an-Draht

• Abdichtbar : Ja

• Primäre Verriegelungsfunktion : Am Anschluss

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Kontakttyp : Flachstecker

• Kontaktgröße : 1.6mm

• Steckzungenbreite : 1.6 mm [ .063 in ]

• Kontaktnennstrom (max.) (A): 10

• Gehäusematerial : PBT GF30

• Mitte-Mitte-Abstand (Pitch) : 4 mm [ .157 in ]

• Kabelausgangswinkel : 90°, 180°

• Primäre Produktfarbe : Grün

• Steckverbinder und Kodierungscode : C

• Wartbar : Ja

• Steckverbinder-Positionssicherung (CPA) : Nein

• EU RoHS-Konformität : Konform

• EU ELV-Konformität : Konform

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Kontaktpositionssicherung (TPA) : Nein

• Zugentlastung : Ohne

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Verpackungsmethode : Box

• Verpackungsmenge : 320

• Steckverbinderhöhe : 39.8 mm [ 1.567 in ]

• Produktlänge : 37.5 mm [ 1.476 in ]

• Produktbreite : 47.05 mm [ 1.852 in ]

• Reihenabstand : 2.54 mm [ .1 in ]

• UL-Brandschutzklasse : UL 94V-0

• IP-Schutzart : IP67

• Betriebsspannung (VDC): 60

• Anzahl der Positionen : 6

• Anzahl der Reihen : 2

• Betriebstemperatur (max) : 140 °C [ 284 °F ]

• Betriebstemperaturbereich : -40 – 140 °C [ -40 – 284 °F ]
