Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

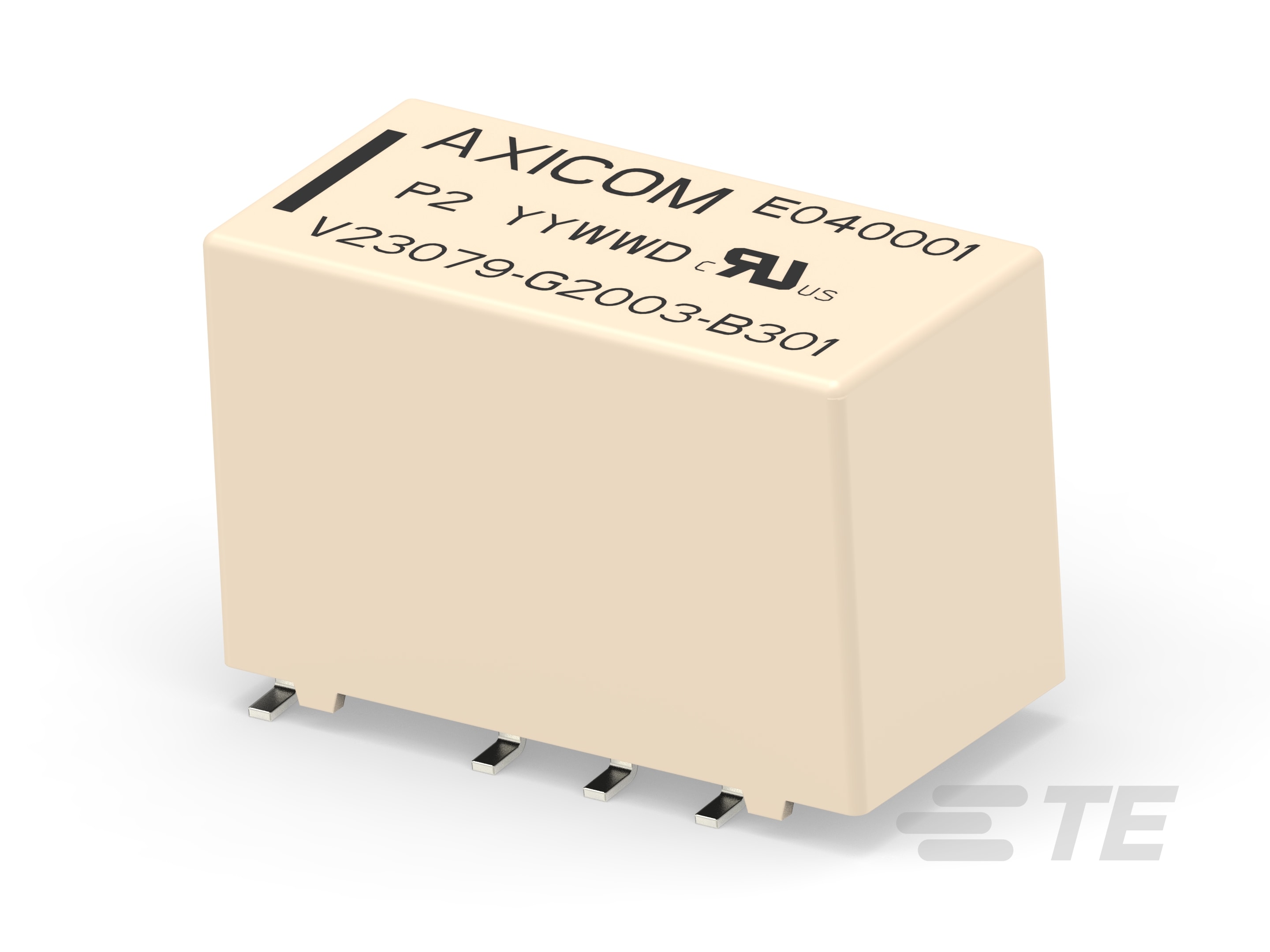

• Leistungstyp : Standard

• Lötverfahren : Rückflusslöten

• Stromform : DC

• Magnetspulensystem : Monostabil, DC, polarisiert

• Spulenklassifizierung : Umspritzte Spule

• Kontaktanzahl der Pole : 2

• Kontaktsonderfunktionen : Kurze Klemmen, Doppel-/Zwillingskontakte

• Kontaktanordnung : 2 Form C DPDT-CO

• Isolationswiderstand (MΩ): 1000

• Spulenwiderstand (Ω): 1029

• Stehwellenverhältnis (HF-Parameter) : 1.04 @ 100MHz, 1.4dB @ 900MHz

• Kontaktumschaltlast (min.) : 10mA @ .2V

• Kontaktschaltspannung (max.) (VAC): 250

• Kontaktschaltspannung (max.) (VDC): 220

• Isolation im Neuzustand zwischen benachbarten Kontakten (Vrms): 1000

• Isolation im Neuzustand zwischen offenen Kontakten (Vrms): 1000

• Ausschaltstrom (A): 2

• Kontaktbegrenzungs-Dauerstrom (A): 2

• Einschaltstrom (A): 2

• Kontaktbegrenzungs-Kurzzeitstrom (A): 2

• Kontaktnennstrom (A): 2

• Spulenspannung (VDC): 12

• Kontaktnennspannung (VAC): 250

• Kontaktnennspannung (VDC): 220

• Spulenleistung DC (W): 0,14

• Isolation im Neuzustand zwischen Kontakten und Spule (Vrms): 1500

• Produktgewicht : 2.8 g [ 0,0988 oz ]

• Gehäusetyp : Automatisches Löten, flussmittelbeständig

• Umgebungsschutzkategorie : RTIII

• Betriebstemperaturbereich (°C): -40 – 85

• Umgebungstemperatur (max.) : 85 °C [ 185 °F ]

• Umgebungstemperaturklasse (°C): 70 – 85

• Kontaktstrom (A): 0 – 2

• Spulen-Leistungsklasse (W): ,1 – ,15

• Höhe von - bis (mechanisch) (mm): 9 – 10

• Länge (mechanisch) (mm): 14 – 16

• Breite (mechanisch) (mm): 6 – 8

• EU RoHS-Konformität : Konform

• EU ELV-Konformität : Konform

• Verpackungsmethode : Trommel

• Produkthöhe : 9.9 mm [ .389 in ]

• Produktlänge : 14.6 mm [ .574 in ]

• Produktbreite : 7.2 mm [ .283 in ]

• Isolationskriechstrecke zwischen Kontakt & Spule : 2.5 mm [ .098 in ]

• Isolationsabstand zwischen Kontakt & Spule : 1,3 mm [ 0,051 in ]

• Kontaktmaterial : AgNi

• Kontaktbeschichtungsmaterial : Gold

• Relais-/Schütztyp : Universal-Signalrelais

• Hauptleitungs-/Verbindungstyp : PCB SMT

• Spulenanschluss-Typ : PCB SMT
