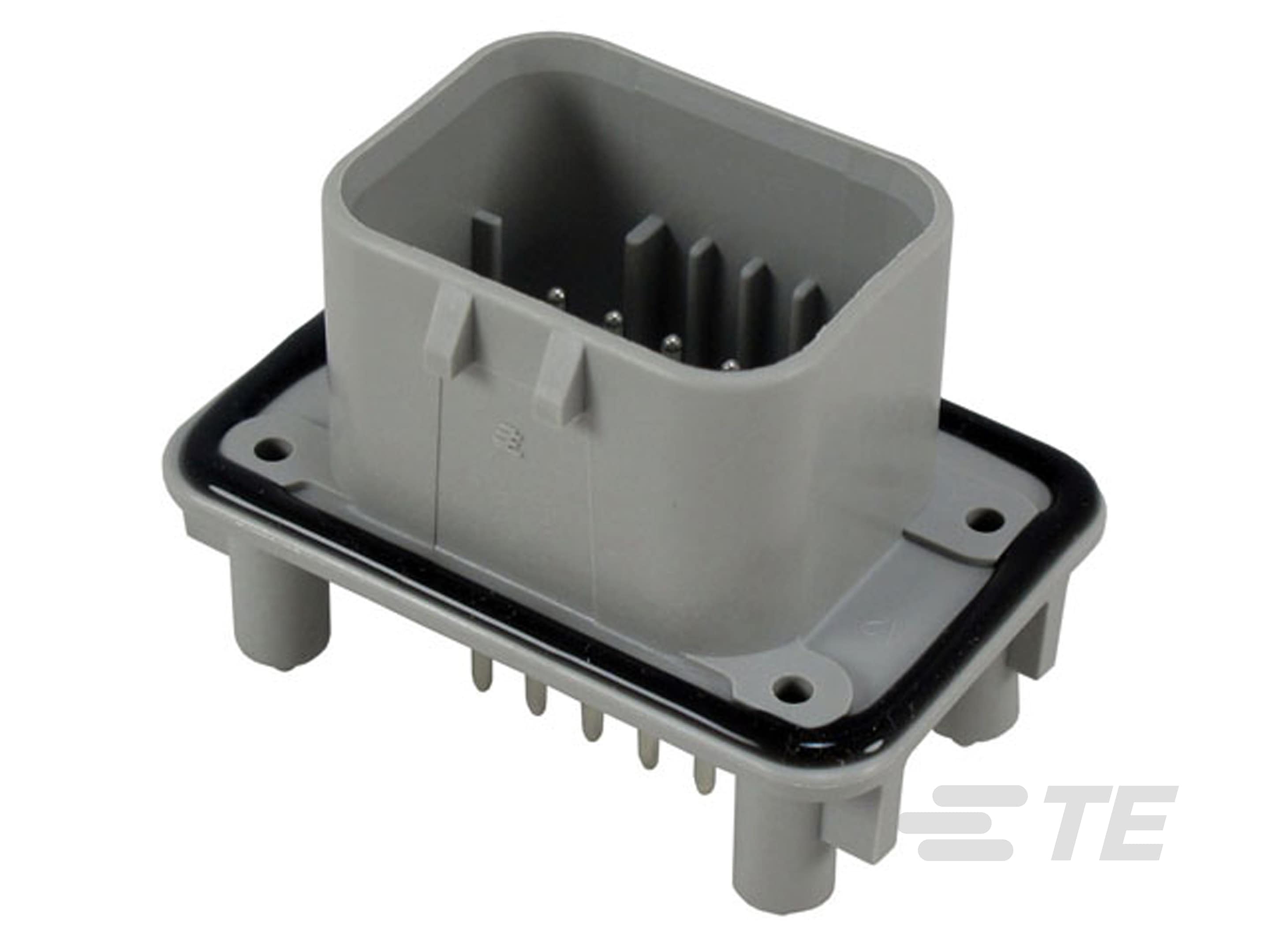

PCB Mount Header, Vertical, Wire-to-Board, 14 Position, 4 mm [.157 in] Centerline, Fully Shrouded, Tin (Sn), Through Hole - Solder, Sealable, AMPSEAL
776262-4
PCB Mount Header, Vertical, Wire-to-Board, 14 Position, 4 mm [.157 in] Centerline, Fully Shrouded, Tin (Sn), Through Hole - Solder, Sealable, AMPSEAL
-
- AMP
- AMPSEAL
- Interne TE-Nummer 776262-4
- TE-interne Beschreibung: 14POS,PIN DIA 1.3,HDR ASSY,180DEG,COD 4
- Alle AMPSEAL Leiterplatten-Stiftwannen (56)
-
PCB-Steckverbindertyp : Stiftleiste für die Leiterplattenmontage
-
Montageausrichtung : Vertikal
-
Steckverbindersystem : Draht-an-Leiterplatte
-
Anzahl der Positionen : 14
-
Anzahl der Reihen : 3
Dokumente
Produktzeichnungen
- ASSEMBLY, HEADER, 14 POSITION, VERTICAL, AMPSEAL WITH FLANGE SEAL ENG_CD_776262_A13.pdf Englisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_776262-4_C.pdf 3D
- Leiterplatten Design Symbol und Footprint herunterladen (SnapEDA)
- Kundenmodell ENG_CVM_CVM_776262-4_C.2d_dxf.zip Englisch
- ENG_CVM_CVM_776262-4_C.3d_igs.zip Englisch
- ENG_CVM_CVM_776262-4_C.3d_stp.zip Englisch
Datenblätter/Katalogseiten
- AMPSEAL Connector Series ENG_CS_ict_ampseal_cat_a4_1-1773979-2_en_A.pdf Englisch
- AMPSEAL Connector Catalog ENG_DS_1-1773979-2_A.pdf Englisch
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf Englisch
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf Englisch
Produktspezifikationen
- Anwendungsspezifikation ENG_SS_114-16016_S1.pdf Englisch
- Produktspezifikation ENG_SS_108-1329_E1.pdf Englisch
- Prüfvorschrift ENG_SS_109-160038_B1.pdf Englisch
Freigabe Agentur
- UL-Bericht ENG_AAD_UL_CERT_E28476_19920617_C1_E2.pdf Englisch
- CSA-Zertifikat ENG_AAD_CSA_CERT_164196_1062842_623301_C1_D.pdf Englisch
