Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

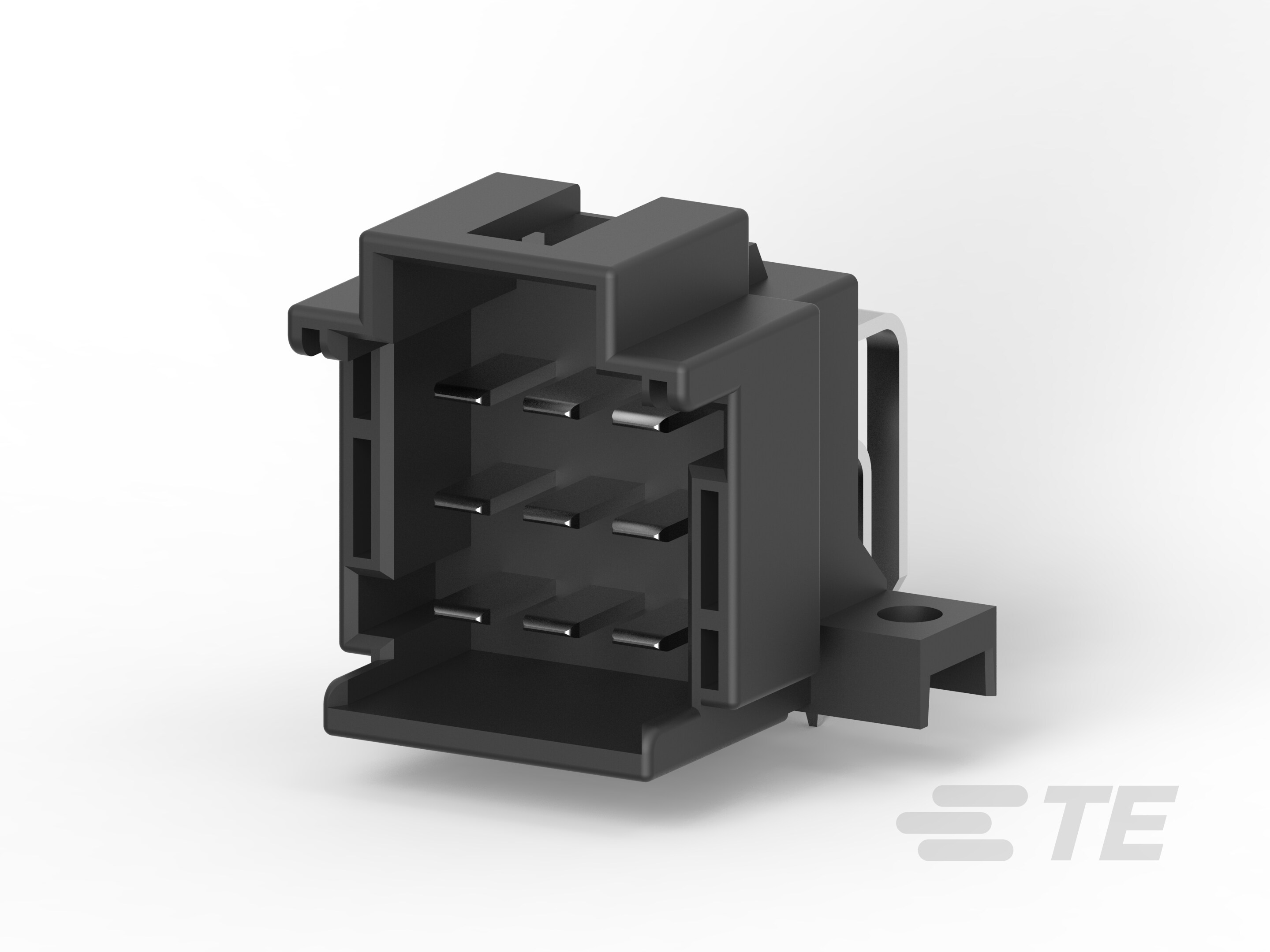

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Stiftleiste : Nein

• PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage

• Steckverbindersystem : Draht-an-Leiterplatte

• Stiftleistentyp : Vollständig ummantelt

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Anzahl der Signalpositionen : 9

• Montageausrichtung : Horizontal

• Anzahl der Positionen : 9

• Anzahl der Reihen : 3

• Steckzungendicke : .8 mm [ .031 in ]

• Steckzungenbreite : 2.8 mm [ .11 in ]

• Kontaktgröße : 3mm

• Beschichtungsmaterial des Kontaktsteckbereichs : Zinn

• Kontakttyp : Flachstecker

• Leiterplatten-Halterungstyp : Lötendstück

• Steckverriegelung : Mit

• Montagebohrungen : Mit

• Steckverriegelungstyp : Verriegelungsschnittstelle

• Panelmontagevorrichtung : Mit

• Leiterplattenhalterung : Ohne

• Leiterplattenmontage-Ausrichtung : Ohne

• Steckverbinderbefestigungs-Typ : Leiterplatten-Befestigung

• Gegensteckführung : Mit

• Geschirmt : Nein

• Stromkreis Anwendung : Signal

• Steckverbinder und Kodierungscode : A

• Primäre Produktfarbe : Schwarz

• Betriebstemperatur (max) (°C): 80, 100, 90, 85, 65, 75, 70

• Betriebstemperatur (max) (°F): 212

• Betriebstemperaturbereich : -30 – 100 °C [ -22 – 212 °F ]

• Verpackungsmenge : 168

• Verpackungsmethode : Tray

• Steckverbinderlänge : 31 mm [ 1.221 in ]

• Profilhöhe ab Leiterplatte : 26.2 mm [ 1.031 in ]

• Steckverbinderbreite : 20.3 mm [ .791 in ]

• Nominalspannungs-Architektur (V): 24, 12

• Betriebsspannung (VDC): 24

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Mitte-Mitte-Abstand (Pitch) : 3.5 mm [ .138 in ]

• UL-Brandschutzklasse : UL 94HB
