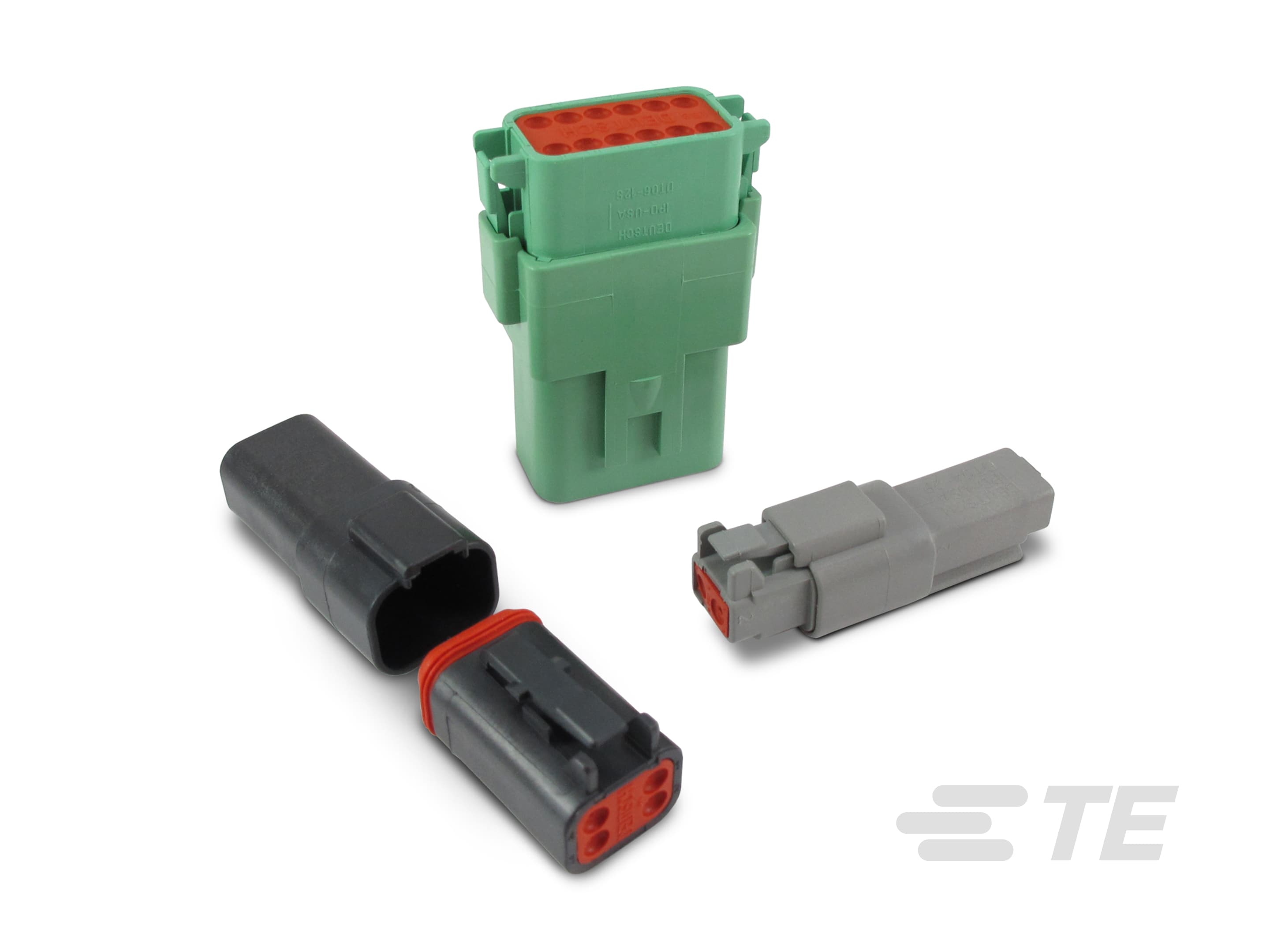

DEUTSCH DT Serie Gehäuse und Steckverbinder

DEUTSCH

DEUTSCH DT

DEUTSCH DT Gehäuse sind mit 2, 3, 4, 6, 8 und 12 Positionen für DEUTSCH Kontakte der Größe 16 mit einer Dauerstromkapazität von je 13 Ampere erhältlich. Die Gehäuse verfügen über eine integrierte Steckverriegelung.

Mehr Weniger

Produktmerkmale

Anzahl der Positionen : 12, 3, 2
Steckverbinder- und Gehäusetyp : Stiftgehäuse, Buchsengehäuse
Stiftdurchmesser (mm): 1.5, 1.59
Stiftdurchmesser (in): .059, .06, .063
Steckverbindersystem : Draht-an-Draht, Draht-an-Sammelleiter
Mitte-Mitte-Abstand (Pitch) (mm): 5.46, 5.5, 8.7, 9.12, 4.44
Mitte-Mitte-Abstand (Pitch) (in): .34, .175, .359, .215, .216

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbindersystem	Anzahl der Positionen	Steckverbinder- und Gehäusetyp	Mitte-Mitte-Abstand (Pitch)	Stiftdurchmesser	Anzahl der Reihen	Primäre Produktfarbe	Steckverbinder/Kontakt-Anschluss an	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Nominalspannungs-Architektur	Steckverbinder und Kodierungscode	EU RoHS-Konformität	EU ELV-Konformität
DT04-2P-TR31-750, REC,2P,GRY,SNAPCAP,AU	2-2322907-2	Produktzeichnung 3D PDF	Draht-an-Draht	2	Buchsengehäuse	5.5 mm	1.5 mm	1	Grau	Leitungen und Kabel	Leistung	Kabelbefestigung (freihängend)	-	-	Konform mit Ausnahmen	Konform mit Ausnahmen
REC, 2P, BLK, BUSBAR, NI	YDT04-2P-P06000000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	2	Stiftgehäuse	5.46 mm	1.59 mm	1	Schwarz	Leitungen und Kabel, Sammelschiene	Leistung	Sammelleitermontage	250 V	-	Konform	Konform
REC, 12P, BLK, E, CAP, FLANGE, A	DT04-12PA-LE24	3D PDF	Draht-an-Draht	12	Stiftgehäuse	4.44 mm	1.59 mm	2	Schwarz	Leitungen und Kabel	Leistung	Leiterplatten-Befestigung	250 V	A	Konform	Konform
DT04-2P-TR32-100K, REC,2P,BLK,SNAPCAP,AU	1-2322907-1	Produktzeichnung 3D PDF	Draht-an-Draht	2	Buchsengehäuse	5.5 mm	1.5 mm	1	Schwarz	Leitungen und Kabel	Leistung	Kabelbefestigung (freihängend)	-	-	Konform mit Ausnahmen	Konform mit Ausnahmen
REC, 12P, BRN, E, ENH KEY, D	DT04-12PD-CE08	Produktzeichnung 3D PDF	Draht-an-Draht	12	Stiftgehäuse	9.12 mm	1.59 mm	2	Braun	Leitungen und Kabel	Strom und Signale	Kabelbefestigung (freihängend)	24 V, 48 V, 12 V	D	-	Konform
DT04-2P-TR31-4700, REC,2P,GRY,SNAPCAP,AU	1-2322907-2	Produktzeichnung 3D PDF	Draht-an-Draht	2	Buchsengehäuse	5.5 mm	1.5 mm	1	Grau	Leitungen und Kabel	Leistung	Kabelbefestigung (freihängend)	-	-	Konform mit Ausnahmen	Konform mit Ausnahmen
REC, 12P, BLK, N, SEALED FLANGE, A	DT04-12PA-930C	Produktzeichnung 3D PDF	Draht-an-Draht	12	Stiftgehäuse	9.12 mm	1.59 mm	2	Grau	Leitungen und Kabel	Strom und Signale	Leiterplatten-Befestigung	24 V, 48 V, 12 V	A	Konform	Konform

Übersicht

DEUTSCH DT Gehäuse sind in mehreren Modifikationen erhältlich, die für Flexibilität und Leistung entwickelt wurden.

Serienübersicht

Passend für Kontakte der Größe 16 (13 A)
14 – 20 AWG (2,50 – 0,50 mm²)
Kontaktkammeranordnungen für 2, 3, 4, 6, 8 und 12 Kontakte
Fliegende, Flansch- oder Leiterplattenmontage
Rechteckiges Thermoplast-Gehäuse
Integrierte Steckverriegelung
Keilschlösser für sichere Ausrichtung und Arretierung der Kontakte
Erhältliches Zubehör: Endgehäuse, Muffen, Staubkappen, Dichtungen, Befestigungsklammern

Weitere DEUTSCH DT Produkte

ALLE DEUTSCH DT PRODUKTE ANZEIGEN
Steckverbinder der DEUTSCH DT Serie bieten bewährte Zuverlässigkeit und robuste Qualität. Zu den Stärken des DT Designs zählen die optionale Flanschmontage, die mehrpoligen Kontaktanordnungen und die Designflexibilität.

FAQ

Häufig gestellte Fragen

F: Was ist ein DT Steckverbinder?

A: Gegen Umwelteinflüsse abgedichtete DEUTSCH DT Steckverbinder sind für Draht-an-Draht-, Draht-an-Leiterplatte- und Draht-an-Gerät-Anwendungen ausgelegt. DT Steckverbinder eignen sich für raue Umgebungen, in denen sich eine auch nur geringfügige Signalschwächung kritisch auswirken kann.

F: Was sind die geeigneten Anwendungsgebiete für DT Steckverbinder?

A: LKWs, Busse, Geländewagen, Baumaschinen, Landmaschinen, Muldenkipper, Einsatzfahrzeuge, Forstwirtschaft, Sportschiffe/Sportboote, Motorräder

LESEN SIE WEITERE HÄUFIG GESTELLTE FRAGEN ZU DEUTSCH DT STECKVERBINDERN

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Weitere

Wartbar Nein, Ja
Steckverbinder-Positionssicherung (CPA) Nein
EU RoHS-Konformität Konform, Konform mit Ausnahmen
EU ELV-Konformität Konform mit Ausnahmen, Konform

Verpackungsmerkmale

Verpackungsmethode Paket, Tüte, Box
Verpackungsmenge 250, 100, 950, 800, 1

Sonstige Eigenschaften

Kabelausgangswinkel 180°
Primäre Produktfarbe Braun, Schwarz, Grün, Grau
Steckverbinder und Kodierungscode D, A

Elektrische Kennwerte

Betriebsspannung (VDC) 250
Betriebsspannung (VAC) 250
Nominalspannungs-Architektur (V) 24, 12, 48, 250

Abmessungen

Drahtgröße (AWG) 20 – 14
Steckverbinderhöhe (mm) 17.02, 38.99, 60.2, 17, 22.25
Steckverbinderhöhe (in) 2.37, .669, 1.535, .67, .876
Reihenabstand 4.45 mm [ .175 in ]
Produktlänge (mm) 50.62, 44.02, 51.89, 17.1, 46.18
Produktlänge (in) 1.733, 2.043, .673, 1.993, 1.818
Kompatibler Isolationsdurchmesserbereich (mm) 2.23 – 3.68, 1.4 – 2.5, 1.35 – 3.05
Kompatibler Isolationsdurchmesserbereich (in) .088 – .145, .053 – .12, .055 – .1
Produktbreite (mm) 88.34, 51.5, 17.15, 46.2, 40.56
Produktbreite (in) 1.597, .675, 1.81, 2.028, 3.478
Drahtgröße (mm²) .52 – 1.3

Kontaktmerkmale

Kontakttyp Stift
Kontaktgröße Größe 16
Stiftdurchmesser (mm) 1.5, 1.59
Stiftdurchmesser (in) .059, .06, .063
Kontaktnennstrom (max.) (A) 13

Gehäusemerkmale

Gehäusematerial PA 66 GF15, PA GF
Mitte-Mitte-Abstand (Pitch) (mm) 5.46, 5.5, 8.7, 9.12, 4.44
Mitte-Mitte-Abstand (Pitch) (in) .34, .175, .359, .215, .216

Konfigurationsmerkmale

Steckverbinder-Dichtungstyp E-DICHTUNG
Steckverbindermodifikation (1) 2-poliger Bus
Leere Kontaktkammerposition 0
Anzahl der Positionen 12, 3, 2
Anzahl der Reihen 2, 1

Produktmerkmale

Steckverbinderform Dreieckig, Rechteckig
Gemischte und Hybrid-Steckverbinder Nein
Steckverbinder- und Gehäusetyp Stiftgehäuse, Buchsengehäuse
Steckverbindersystem Draht-an-Draht, Draht-an-Sammelleiter
Abdichtbar Ja
Primäre Verriegelungsfunktion Ins Gehäuse integriert
Steckverbinder/Kontakt-Anschluss an Sammelschiene, Leitungen und Kabel

Industriestandards

UL-Brandschutzklasse Prüfung bei 20 mm hoher Flamme gemäß Standard UL-94, UL 94V-0, Nicht getestet, Prüfung bei 12 mm hoher Flamme gemäß Standard UL-94
Kompatibilität mit Normen/Standards SAE J2030
IP-Schutzart IP6K9K, IP68

Montage und Anschlusstechnik

Kontaktpositionssicherung (TPA) Ja, Nein
Gegensteckführungstyp Polarisiert, Kodiert
Zugentlastung Ohne, Nach Zubehör hinzufügen
Gegensteckführung Mit
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend), Sammelleitermontage, Leiterplatten-Befestigung

Verwendungsbedingungen

Betriebstemperatur (max) (°C) 125
Betriebstemperatur (max) (°F) 248, 230, 158, 221, 212, 194, 257, 167, 185, 176
Betriebstemperaturbereich -55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Leistung

Referenznummer

TE-interne Teilenummer CAT-D487-CH8172

Literatur

Flipbook-Katalog

Industrial & Commercial Transportation - Terminals and Connectors (English) Im Flipbook-Katalog „Industrielles & gewerbliches Verkehrswesen – Kontakte und Steckverbinder“ von TE finden Sie AMPSEAL, AMPSEAL 16, DIN-Rund, DEUTSCH, HDSCS, LEAVYSEAL sowie Superseal 1.0 Steckverbinder, Kontakte, Werkzeuge und Zubehörprodukte.

Broschüre

DEUTSCH DT Enhanced Seal Retention Connectors (English) Wenn Sie ein flexibles Design und einen verlässlich abgedichteten, robusten Steckverbinder benötigen, kann Ihnen unsere DEUTSCH DT Serie mit einem verbesserten Design des Dichtungssitzes an der Steckverbinderschnittstelle dies alles bieten. Englisch

Produktspezifikationen

DEUTSCH DT Connectors Product Specifications (English) Diese Spezifikation deckt die Leistungsprüfungen und Qualitätsanforderungen für DEUTSCH DT Steckverbinder ab.

Prüfvorschriften

DEUTSCH DT Connectors Test Specifications (English) In diesem Bericht sind die Ergebnisse von internen Qualifizierungsprüfungen der elektrischen Steckverbinder DEUTSCH DT zusammengefasst.

Connector Selector

Connector Selector (English) Der Connector Selector ist eine Kurzanleitung für die elektrischen Steckverbinder des Bereichs Industrielles und gewerbliches Verkehrswesen von TE Connectivity (TE).
