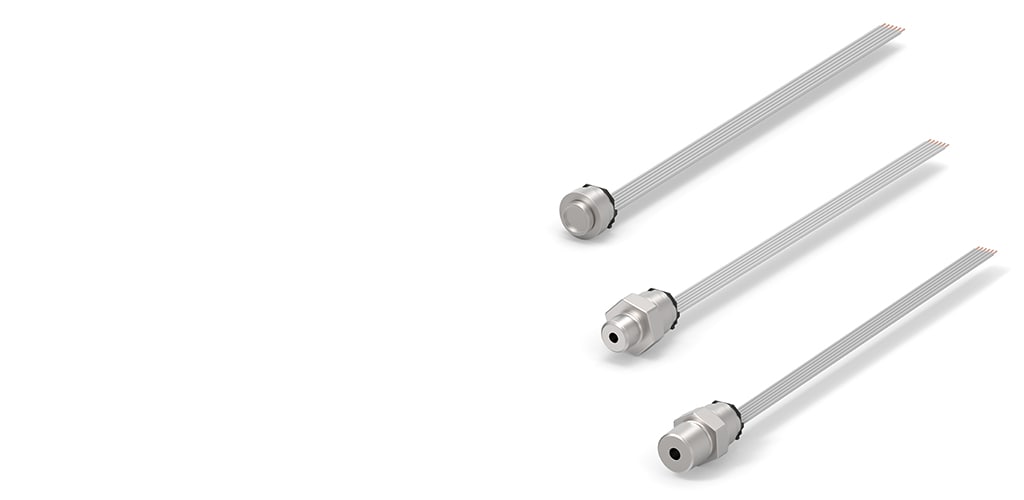

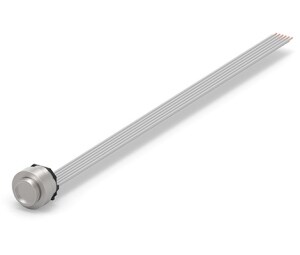

Drucksensor mit MV-Ausgang, kompensiert, 87 CV
- MEAS
- MEAS 87
Produktmerkmale
-
Druck (bar): 206, 689.4, 689, 0, 69, 344
-
Druck (psi): 3000, 10000, 0, 5000, 1000
-
Drucksensortyp : Drucksensoren mit mV-Ausgabe
-
Druckart : Sealed Gauge, Absolut
-
Ausgangssignal-Typ : 150 mV, 100 mV
-
Betriebstemperaturbereich : -40 – 125 °C [ -40 – 257 °F ]
Das temperaturkompensierte Drucksensormodell 87 zeichnet sich durch geringen Stromverbrauch und Kompatibilität mit korrosiven Medien aus.
Das kompensierte Modell 87 ist ein mikrobearbeiteter piezoresistiver Silizium-Drucksensor. Es ist für OEM-Anwendungen ausgelegt, bei denen eine Verträglichkeit mit korrosiven Medien erhalten werden muss. Der Sensorchip ist in einem 316L-Edelstahlgehäuse montiert und zwischen der Membran und dem Sensorchip befindet sich eine kleine Menge Silikonöl. Das ISO-Druckgehäuse verwendet die Ölsäule, um den piezoresistiven Sensor mit der Isolationsmembran zu koppeln. Eine Dickschicht-Kompensationsplatine aus Keramik mit lasergetrimmten Widerständen und zusätzlichem Widerstand für die Verstärkungseinstellung zur Normalisierung der Druckempfindlichkeit sind integraler Bestandteil des Sensorpakets. Es ist eine Vielzahl an Prozessschraubanschlüssen verfügbar. Die Anschlüsse umfassen Standards wie 1/4 und 1/8 NPT sowie kundenspezifische Prozessanschlüsse. Die elektrischen Optionen umfassen Kabel und Steckverbinder.
Vorteile
- Schweißbare, optionale Prozessanschlüsse
- Nichtlinearität des Drucks von ±0,25 %
- Temperaturleistung von ±0,75 %
- Festkörper-Zuverlässigkeit
- Geringer Stromverbrauch
- Absolut oder Sealed Gage
Anwendungsbereiche
- Hydraulische Steuerungen
- Prozesssteuerung
- Robotik
- Ozeanografie
- Kühlung/Kompressoren
- Druckgeber
MEHR AUS DER PRODUKTFAMILIE VON MODELL 87
Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.
Betrieb/Anwendung
-
Prüfdruckbereich 3X
-
Ausgangssignal-Typ 150 mV, 100 mV
Weitere
-
Nichtlinearität ± (%) 0,25
-
Port-Anschluss 1/ 8- 27 NPT(7/8 Sechskant), keine, 1/4-18 NPT, Kundenspezifische Kabellänge, 1/4-18 NPT(7/8 Sechskant), 1/ 4- 18 NPT(5/8 Sechskant), 1/ 4- 19 BSP(3/4 Sechskant), 1/ 8- 27 NPT(5/8 Sechskant), 1/ 4- 19 BSP(7/8 Sechskant), Schweißring, 7/16-20 UNF (7/8) Hex
-
EU RoHS-Konformität Konform, Konform mit Ausnahmen
-
EU ELV-Konformität Konform
Abmessungen
-
Produktdurchmesser (mm) 16,8, 23,62
-
Produktdurchmesser (in) 0,66, 0,93
-
Produkthöhe (mm) 34.3, 8,94, 13,84
-
Produkthöhe (in) 0,352, .54, 1.35
Elektrische Kennwerte
-
Versorgungsstrom (mA) 1.5
Konfigurationsmerkmale
-
Elektrische Verbindung Kabel, Flachbandkabel, Lötaugen, Kabel mit Steckverbinder
Produktmerkmale
-
Drucksensortyp Drucksensoren mit mV-Ausgabe
-
Druckart Sealed Gauge, Absolut
-
Sensorgehäuse schweißbar, Prozessgewinde-Armaturen
Verwendungsbedingungen
-
Druck (bar) 206, 689.4, 689, 0, 69, 344
-
Druck (psi) 3000, 10000, 0, 5000, 1000
-
Betriebstemperaturbereich -40 – 125 °C [ -40 – 257 °F ]
Referenznummer
-
TE-interne Teilenummer CAT-MIPS0043
Datenblätter/Katalogseiten
- 87NC Englisch
