Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

Raychem Innenkonus-Kabelanschluss (Raychem Plug-In-Termination)

RAYCHEM

RAYCHEM RPIT

Unsere steckbaren RPIT Kabelanschlüsse von Raychem für Anschlüsse an Schaltanlagen und Transformatoren mit Innenkonusdurchführungen der Größe 2 (800 A) und 3 (1250 A). Verfügbar für Systemspannungen von 12 bis 52 kV.

Mehr Weniger

Produktmerkmale

Kompatibilität mit zugelassenen Produkten : HD629.1-S2, GB/T 12706.4-2008, CENELEC HD 629.1
Installationsanleitung : Deutsch, Englisch, Chinesisch
Kompatibles Leitermaterial : Aluminium, Kupfer
Kompatibler Leiterdurchmesserbereich (mm): 7,6 – 24,6, 12 – 24,6, 13 – 39,2, 15,5 – 39,2, 7,6 – 32,5, 17 – 39,2, 7,6 – 39,2, 17 – 32,5, 11 – 24,6, 7 – 24,6, 7 – 32, 13 – 32,5
Kompatibler Leiterdurchmesserbereich (in): ,275 – 1,25, ,299 – 1,54, ,511 – 1,27, ,299 – 1,27, ,472 – ,968, ,511 – 1,54, ,61 – 1,54, ,669 – 1,54, ,433 – ,968, ,669 – 1,27, ,275 – ,968, ,299 – ,968
Kabelanschlusstyp (ohne Spannung) : Innenkonus

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Produktverfügbarkeit	Installationsanleitung	Montagetechnik	Spannungsklasse	Durchführungstyp	Ausführung der Kabelabschirmung	Kompatibles Leitermaterial	Kompatibler Leiterdurchmesserbereich	Isoliermaterial	Kompatibler Isolationsdurchmesserbereich	Anzahl der Adern	Geschirmt	Kompatibler Leiterbereich	EU RoHS-Konformität	EU ELV-Konformität
RPIT-531F-SV24W120TNA-PE	2344362-2	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631M-SV37W245WNA	BM2964-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-623K-SV34W190TST	BM8022-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-631K-SV29W195WNA	EP2363-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-523L-SV30W216TST	BM5061-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-521H-SV24W150WNA	BM6646-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Englisch, Deutsch	Klemme & Kontaktring	≤ 24 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 39 mm	1	Geschirmt	-	-	-
RPIT-621K-SV30W190WNA	BM6669-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	23,5 – 42 mm	1	Geschirmt	-	-	-
RPIT-621L-SV34W210WAW	ER4501-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-521K-S27W190WNA	BM6649-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Englisch, Deutsch	Klemme & Kontaktring	≤ 24 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 39 mm	1	Geschirmt	-	-	-
RPIT-331N-SV32W275TNA	EK3569-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-523L-SV27W210WSW	EN5034-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-631Uz-S44W275WNA	ER7691-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631J-SC32W170WAW	ES2389-000	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	35 – 37,5 mm	1	Geschirmt	-	-	-
RPIT-531Jz-SV29W170WNA	ER6087-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631L-SC34W220WNA	ER7100-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631O-SC42W306TNA	ER7140-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631H-SV26W155WNA	BM5853-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631H-SC26W155WNA	ER7131-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631N-SC42W275WNA	ES4266-000	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	45 – 47,5 mm	1	Geschirmt	-	-	-
RPIT-321M-SV27W246WNA	BM6625-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	12 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-631J-SV29W170TNA	EM9473-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631G-SC26W140WNA	ES2566-000	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	29 – 32 mm	1	Geschirmt	-	-	-
RPIT-1-7395-CN-T	2197829-3	Produktzeichnung	Asien	Chinesisch	Klemme & Kontaktring	≤ 42 kV	Größe 3	Kupferband	Kupfer, Aluminium	-	Polymerisch	29 – 32 mm	1	Geschirmt	-	-	-
RPIT-531O-S37W325WNA	BM6479-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 24 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 42,5 mm	1	Geschirmt	-	-	-
RPIT-521M-SV34W246WNA	BM6654-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 24 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 39 mm	1	Geschirmt	-	-	-
RPIT-623L-SV34W216TST	BM7644-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-631M-SC39W245WNA	ES4110-000	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	42,5 – 45 mm	1	Geschirmt	-	-	-
RPIT-621KSV34W190WAT	EP7104-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-631Jz-SV34W170TNA	ER2434-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-421Fz-SV18W127TNA	ER2868-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	-	Klemme & Kontaktring	≤ 17,5 kV	Größe 2	Kupferband	Kupfer, Aluminium	11 – 24,6 mm	Polymerisch	21 – 34,2 mm	-	Geschirmt	-	-	-
RPIT-623L-SV34W210WSW	ER4512-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-831M-S44W245WNA	ES1911-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631L-SV34W220WNA	BM5858-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-6224-W	EE9291-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7 – 24,6 mm	Polymerisch	23,5 – 36 mm	1	Geschirmt	-	-	-
RPIT-631O-SV44W306WNA	EL9061-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631Mz-SC37W195TNA	ES2522-000	Produktzeichnung	Amerika	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 3	Kupferband	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	40 – 42,5 mm	1	Geschirmt	500 AWG/kcmil	-	-
RPIT-1-7315-CN-T	2197829-5	Produktzeichnung	Asien	Chinesisch	Klemme & Kontaktring	≤ 42 kV	Größe 3	Kupferband	Kupfer, Aluminium	-	Polymerisch	35 – 37,5 mm	1	Geschirmt	-	-	-
RPIT-631E-SV24W101WNA	BM5852-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631N-SV39W275WNA	BM5859-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631K-SV34W195TNA	EN6323-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-621K-SV30W190TNA	EK2509-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-6318-W	EF2748-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln	Englisch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7 – 32 mm, 7,6 – 39,2 mm	Polymerisch	23 – 50 mm	1	Geschirmt	-	-	-
RPIT-331O-SC34W325WAT	ER5710-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631K-SV32W195WNA	BM5857-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-6340-W	BM5621-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln	Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7 – 32 mm	Polymerisch	23 – 50 mm	1	Geschirmt	-	-	-
RPIT-521L-SV27W210WNA	BM6652-000	Produktzeichnung	Europa, Naher Osten und Afrika, Amerika, Asien, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 24 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 39 mm	1	Geschirmt	-	-	-
RPIT-6363-W	CZ7921-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln	Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7 – 32 mm	Polymerisch	23 – 50 mm	1	Geschirmt	-	-	-
RPIT-631M-SV37W245TNA	EN4658-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-431Mz-SV26W195TNA	ER4351-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	15,5 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631L-SC34W220TNA	ER7101-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-531N-SC37W275TNA	ES2788-000	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 24 kV	Größe 3	Kupferband	Kupfer, Aluminium	13 – 32,5 mm, 13 – 39,2 mm	Polymerisch	40 – 42,5 mm	1	Geschirmt	-	-	-
RPIT-531O-SV39W325WNA	EL6307-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Asien, Amerika, Europa, Naher Osten und Afrika	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Aluminium, Kupfer	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-831M-S44W245CNA	ER7671-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-321L-SV24W210TNA	EP8179-000	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferband	Kupfer, Aluminium	12 – 24,6 mm	Polymerisch	26,5 – 30 mm	1	Geschirmt	-	-	-
RPIT-431MZ-SV26W220TNA	ER4284-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	15,5 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631N-SC42W275WAT	ER5728-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-1-7370-CN-T	2197829-2	Produktzeichnung	Asien	Chinesisch	Klemme & Kontaktring	≤ 42 kV	Größe 3	Kupferband	Kupfer, Aluminium	-	Polymerisch	28 – 31 mm	1	Geschirmt	-	-	-
RPIS-2	2298377-2	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 42 kV	Größe 2	-	-	-	-	-	-	-	-	-	-
RPIT-6315-W	BM3134-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln	Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7 – 32 mm, 7,6 – 39,2 mm	Polymerisch	23 – 50 mm	1	Geschirmt	-	-	-
RPIT-621L-SV34W216TNA	BM8136-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-331M-SV26W245WNA	EP5169-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-623F-SV24W119WSW	ER4499-000	Produktzeichnung	Europa, Naher Osten und Afrika, Amerika, Asien, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-3-IS	2197048-1	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 52 kV	Größe 3	-	-	-	-	-	-	-	-	-	-
RPIT-621H-SV27W150WNA	BM6665-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	23,5 – 42 mm	1	Geschirmt	-	-	-
RPIT-1-7295-CN-T	2197828-3	Produktzeichnung	Asien	Chinesisch	Klemme & Kontaktring	≤ 42 kV	Größe 2	Kupferband	Kupfer, Aluminium	-	Polymerisch	30 – 33 mm	1	Geschirmt	-	-	-
RPIT-431M-SV29W245WNA	ER5705-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	15,5 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-1-7340-CN-T	2197829-9	Produktzeichnung	Asien	Chinesisch	Klemme & Kontaktring	≤ 42 kV	Größe 3	Kupferband	Kupfer, Aluminium	-	Polymerisch	45 – 47,5 mm	1	Geschirmt	-	-	-
RPIT-631O-SV44W306TNA	EM9439-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631UZ-SV44W275TNA	EP5688-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-633M-SV37W245TNA	EM9440-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7 – 32 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631Gz-SV32W140TNA	ER1183-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-321K-SV24W190WNA	BM6621-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	12 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-631L-SV34W220TNA	EN0293-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631O-SV44W325WNA	BM5851-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-531N-SV34W275WNA	BM6467-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 24 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 42,5 mm	1	Geschirmt	-	-	-
RPIT-331O-SV34W325WNA	BM6636-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 12 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymerisch	26 – 40 mm	1	Geschirmt	-	-	-
RPIT-331M-AE-SC26W245WNA	ES0529-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-531L-SV29W220TNA	EK4657-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-623D-SV20W086WSW	ER4513-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-1-7350-CN-T	1-2197829-0	Produktzeichnung	Asien	Chinesisch	Klemme & Kontaktring	≤ 42 kV	Größe 3	Kupferband	Kupfer, Aluminium	-	Polymerisch	47 – 50 mm	1	Geschirmt	-	-	-
RPIT-333L-SC26W22WWA	ER5723-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631K-SC32W195WNA	ER7129-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631Mz-SC37W195WNA	ES2441-000	Produktzeichnung	Amerika	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	40 – 42,5 mm	1	Geschirmt	500 AWG/kcmil	-	-
RPIT-6207-W	BM2454-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 2	Kupferleitung	Aluminium, Kupfer	7 – 24,6 mm	Polymerisch	23,5 – 36 mm	1	Geschirmt	-	-	-
RPIT-6218-W	CZ1073-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7 – 24,6 mm	Polymerisch	23,5 – 36 mm	1	Geschirmt	-	-	-
RPIT-521L-S27W210WNA	BM6651-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 24 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 39 mm	1	Geschirmt	-	-	-
RPIT-1-7324-CN-T	2197829-7	Produktzeichnung	Asien	Chinesisch	Klemme & Kontaktring	≤ 42 kV	Größe 3	Kupferband	Kupfer, Aluminium	-	Polymerisch	40 – 42,5 mm	1	Geschirmt	-	-	-
RPIS-3-VD	2298376-1	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 52 kV	Größe 3	-	-	-	-	-	-	-	-	-	-
RPIT-3-TS	2376589-1	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 52 kV	Größe 3	-	-	-	-	-	-	-	-	-	-
RPIT-531M-SV32W245WNA	BM3426-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 24 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 42,5 mm	1	Geschirmt	-	-	-
RPIT-321L-S24W210WNA	BM6622-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Englisch, Deutsch	Klemme & Kontaktring	≤ 12 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	12 – 24,6 mm	Polymerisch	21 – 33 mm	1	Geschirmt	-	-	-
RPIT-531Mz-SV29W195WNA	ER5275-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631O-S46W325WNA	ER5566-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631Mz-S37W195WNA	ER7676-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631P-S46W350TNA	ES2537-000	Produktzeichnung	Weltweit	Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 3	Kupferband	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	50 – 53 mm	1	Geschirmt	-	-	-
RPIT-631H-SV29W155TNA	EM9438-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 36 kV, ≤ 42 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 32,5 mm, 7,6 – 39,2 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-631O-SV50W325WNA	EN1017-000	Produktzeichnung	Asien, Amerika, Europa, Naher Osten und Afrika, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-
RPIT-521K-SV27W190WNA	BM6650-000	Produktzeichnung	Europa, Naher Osten und Afrika, Amerika, Asien, Australien, Neuseeland und Pazifische Inseln	Englisch, Deutsch	Klemme & Kontaktring	≤ 24 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	21 – 39 mm	1	Geschirmt	-	-	-
RPIT-621E-SV24W102WNA	BM6659-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Deutsch, Englisch	Klemme & Kontaktring	≤ 36 kV	Größe 2	Kupferleitung	Kupfer, Aluminium	7,6 – 24,6 mm	Polymerisch	23,5 – 42 mm	1	Geschirmt	-	-	-
RPIT-333L-SV26W220TST	EP0775-000	Produktzeichnung	Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien, Amerika	Englisch, Deutsch	Klemme & Kontaktring	≤ 42 kV, ≤ 36 kV	Größe 3	Kupferleitung	Kupfer, Aluminium	-	Polymerisch	26 – 50 mm	1	Geschirmt	-	-	-

Übersicht

Können auf Kundenwunsch mit optionalem Spannungsabgriff und spezieller Werkstoffzusammensetzung für raue Umgebungen angepasst werden.

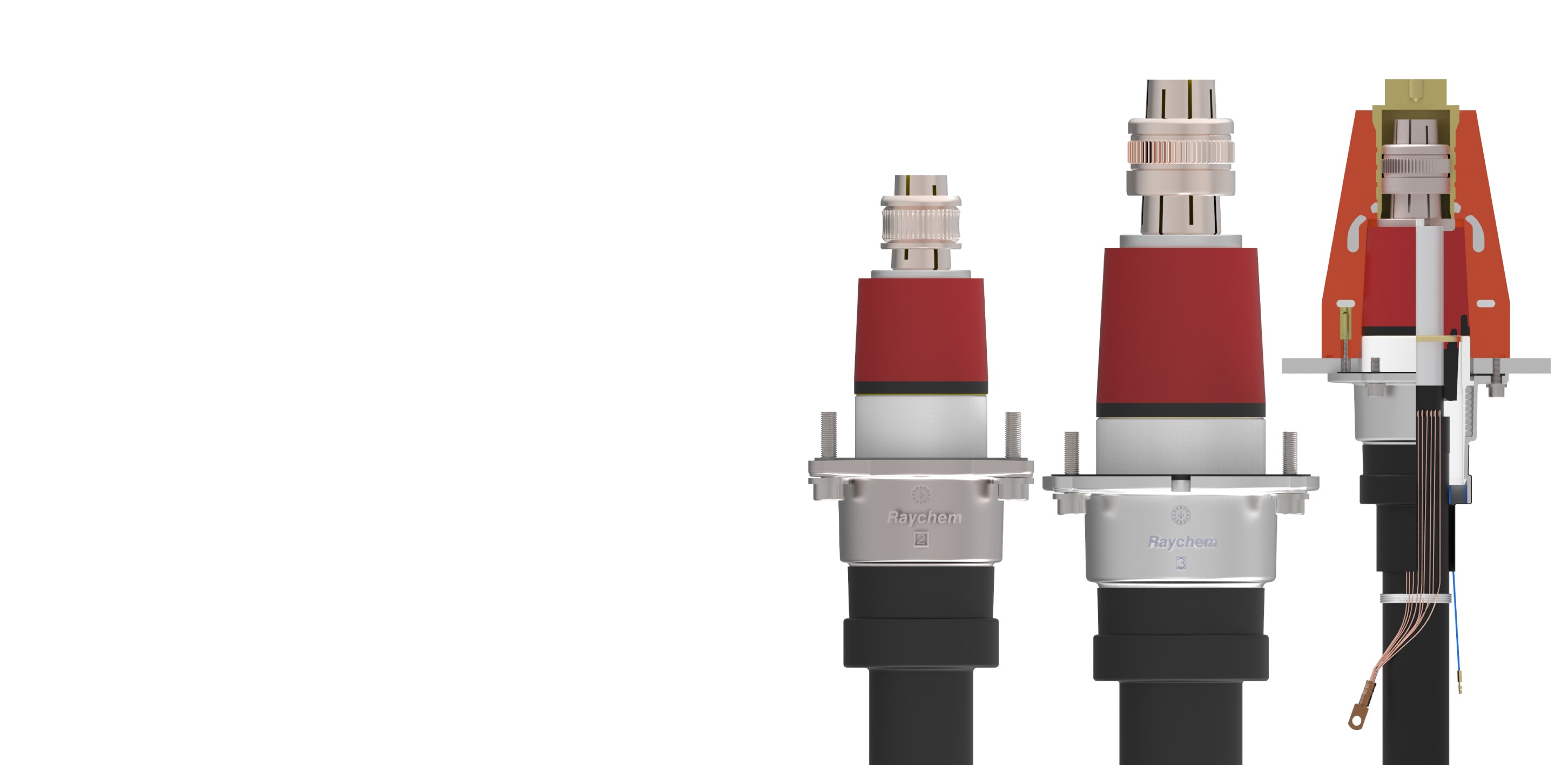

Unsere RPIT Kabelanschlüsse der Marke Raychem sind steckbare und schraubbare Kabelanschlüsse auf Aluminium- oder Kupferleiter gemäß IEC 60228 ausgelegt und sind mit Innenkonusdurchführungen der Größe 2 (800 A) und der Größe 3 (1.250 A) gemäß EN 50180/EN 50181 kompatibel. Die RPIT Produktserie ist für Systemspannungen von 12 kV bis 52 kV für alle Kabeltypen verfügbar und erfüllt CENELEC HD 629.1.S2:2006-A1:2008 (bis 42 kV) und IEC 60840 (52 kV). Darüber hinaus können RPIT Kabelanschlüsse auf Kundenwunsch mit einem optionalen Spannungsabgriff und einer speziellen Werkstoffzusammensetzung für raue Umgebungen angepasst werden.

Der Innenkonusstecker umfasst ein hochwertiges Kontaktsystem, das eine zuverlässige Stromübertragung vom Kabelleiter zur Sammelschiene sicherstellt. Die elektrischen Schnittstellen zwischen dem Entspannungskegel aus Silikon zum Kabel und zur Durchführung bleiben mithilfe einer Druckkomponente permanent abgedichtet. Dieses Element befindet sich in der Schutzabdeckung, die mit einem Warmschrumpfschlauch abgedichtet ist.

Wir vereinfachen die Montage und das Einstecken der Innenkonus-Kabelanschlüsse durch Verwendung einer Silikonkomponente und das Bereitstellen eines benutzerfreundlichen Montagewerkzeugs, das mit Industriestandards kompatibel ist.

Wichtige Leistungsmerkmale

Neuer erweiterter Anwendungsbereich für Kabel zwischen 800 und 1000 mm² bis 42 kV mit Durchführungen der Größe 3
Geschirmte Innenkonussteckverbindung für gasisolierte Schaltanlagen und Transformatoren bis zu 52 kV
Metallgekapselt, hermetisch isoliert, für Innen- und Außenanwendungen
Optional mit Spannungsabgriff
Für die Verwendung mit verschiedenen Leitertypen gemäß IEC 60228 ausgelegt
Uneingeschränkte Kompatibilität mit nach EN 50180 und EN 50181 standardisierten Innenkonusdurchführungen

Innenkonusstecker der Produktreihe Raychem von TE

Bessere Netzanbindung

Geschirmten, schraubbare und steckbare Kabelanschlüsse von Raychem

Alle geschirmten Kabelanschlüsse der Marke Raychem anzeigen
Unsere steckbaren und schraubbaren Kabelanschlüsse sind für optimale Leistung und die Herausforderungen bei Schaltanlagen und Transformatorverbindungen in IEC, IEEE und GB/T-Versorgungsnetzen konzipiert.

FAQ

Häufig gestellte Fragen

Frage: Welchen Spannungsbereich decken die Innenkonusanschlusssysteme ab?

Antwort: Unser Raychem RPIT für Durchführungen mit Innenkonus, Größe 3, deckt Spannungen bis zu 52 kV (1250 A) ab, und für Durchführungen mit Innenkonus, Größe 2, deckt bis zu 42 kV (800 A) ab.

Frage: Kann RPIT Größe 3 1000-mm²-Kabel mit bis zu 42 kV abdecken?

Antwort: Ja, dank unserer jüngsten Erweiterung des Anwendungsbereichs im Jahr 2021 kann dieses Produkt 1000-mm²-Kabel mit bis zu 42 kV mit Größe 3 abdecken. Davor wurden von Schaltanlagenherstellern Durchführungen der Größe 4 mit einer Spannung von 72 kV verwendet.

Frage: Verfügt TE über Erfahrung mit der Wartung von Steckendverschlüssen vor Ort?

Antwort: Unsere Steckendverschlusssysteme werden seit 2006 weltweit in Anwendungen wie der Eisenbahn, U-Bahn, Erdöl- und Erdgasförderung sowie Windenergiegewinnung eingesetzt.

Frage: Bietet TE Montageschulungen für die Raychem Steckendverschlusssysteme RPIT an?

Antwort: Ja, unsere Steckendverschlüsse sind Teil unserer Schulungsprogramme für Kabelgarnituren. Weitere Informationen zu unserem Montage-Training finden Sie unter TE.com/trainingcenter.

Frage: Gibt es ein spezielles Werkzeug zur Montage der Steckendverschlusssysteme?

Antwort: Ja, wir haben eine spezielle Werkzeugkiste (ER0972-000) entworfen, mit der sich unser Raychem RPIT sehr einfach und schnell montieren lässt.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Montagetechnik Klemme & Kontaktring, Innenkonus
Ausführung der Kabelabschirmung Kupferleitung, Kupferband
Geschirmt Geschirmt
Durchführungstyp Größe 3, Größe 2

Konfigurationsmerkmale

Anzahl der Adern 1, 3

Elektrische Kennwerte

Spannungsklasse (kV) ≤ 52, ≤ 12, ≤ 42, ≤ 17,5, ≤ 24, ≤ 36

Sonstige Eigenschaften

Kompatibles Leitermaterial Aluminium, Kupfer
Isoliermaterial Polymerisch

Abmessungen

Kompatibler Leiterdurchmesserbereich (mm) 7,6 – 24,6, 7,6 – 32,5, 7,6 – 39,2, 7 – 24,6, 7 – 32, 11 – 24,6, 12 – 24,6, 13 – 39,2, 13 – 32,5, 15,5 – 39,2, 17 – 39,2, 17 – 32,5
Kompatibler Leiterdurchmesserbereich (in) ,275 – 1,25, ,299 – 1,54, ,511 – 1,27, ,299 – 1,27, ,472 – ,968, ,511 – 1,54, ,61 – 1,54, ,669 – 1,54, ,433 – ,968, ,669 – 1,27, ,275 – ,968, ,299 – ,968
Kompatibler Leitungs-Querschnittsbereich (mm²) 50 – 630, 50, 50 – 400, 70, 70 – 630, 95 – 400, 95, 120, 120 – 400, 150 – 630, 150, 185, 240 – 630, 240, 300, 400, 500, 630, 800
Kompatibler Isolationsdurchmesserbereich (mm) 21 – 39, 21 – 33, 21 – 34,2, 23,5 – 36, 23,5 – 26,5, 23,5 – 42, 23 – 50, 26,5 – 30, 26 – 29, 26 – 50, 26 – 42,5, 26 – 40, 28 – 31, 29 – 32, 30 – 33, 32 – 35, 33 – 36, 35 – 37,5, 36 – 39, 37 – 40, 40 – 42,5, 42 – 45, 42,5 – 45, 45 – 47,5, 47 – 50, 50 – 53, 52 – 55, 53 – 56
Kompatibler Leiterbereich (AWG/kcmil) 500, 750, 2/0, 250

Betrieb/Anwendung

Kabelanschlusstyp (ohne Spannung) Innenkonus
Offshore-Schiffbau-Zertifizierung Nein

Industriestandards

Kompatibilität mit zugelassenen Produkten HD629.1-S2, GB/T 12706.4-2008, CENELEC HD 629.1

Produktverfügbarkeit

Produktverfügbarkeit Weltweit, Amerika, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien

Weitere

Installationsanleitung Deutsch, Englisch, Chinesisch

Referenznummer

TE-interne Teilenummer CAT-RPIT

Literatur

Datenblätter/Katalogseiten

RAYCHEM PLUG-IN TERMINATIONS RPIT pdf Englisch

Raychem Innenkonus-Kabelanschluss (Raychem Plug-In-Termination)

Produktmerkmale

Kompatibilität mit zugelassenen Produkten : HD629.1-S2, GB/T 12706.4-2008, CENELEC HD 629.1

Installationsanleitung : Deutsch, Englisch, Chinesisch

Kompatibles Leitermaterial : Aluminium, Kupfer

Kompatibler Leiterdurchmesserbereich (mm): 7,6 – 24,6, 12 – 24,6, 13 – 39,2, 15,5 – 39,2, 7,6 – 32,5, 17 – 39,2, 7,6 – 39,2, 17 – 32,5, 11 – 24,6, 7 – 24,6, 7 – 32, 13 – 32,5

Kompatibler Leiterdurchmesserbereich (in): ,275 – 1,25, ,299 – 1,54, ,511 – 1,27, ,299 – 1,27, ,472 – ,968, ,511 – 1,54, ,61 – 1,54, ,669 – 1,54, ,433 – ,968, ,669 – 1,27, ,275 – ,968, ,299 – ,968

Kabelanschlusstyp (ohne Spannung) : Innenkonus

Wichtige Leistungsmerkmale

Innenkonusstecker der Produktreihe Raychem von TE

Bessere Netzanbindung

Geschirmten, schraubbare und steckbare Kabelanschlüsse von Raychem

Häufig gestellte Fragen

Produktmerkmale

Montagetechnik Klemme & Kontaktring, Innenkonus

Ausführung der Kabelabschirmung Kupferleitung, Kupferband

Geschirmt Geschirmt

Durchführungstyp Größe 3, Größe 2

Konfigurationsmerkmale

Anzahl der Adern 1, 3

Elektrische Kennwerte

Spannungsklasse (kV) ≤ 52, ≤ 12, ≤ 42, ≤ 17,5, ≤ 24, ≤ 36

Sonstige Eigenschaften

Kompatibles Leitermaterial Aluminium, Kupfer

Isoliermaterial Polymerisch

Abmessungen

Kompatibler Leiterdurchmesserbereich (mm) 7,6 – 24,6, 7,6 – 32,5, 7,6 – 39,2, 7 – 24,6, 7 – 32, 11 – 24,6, 12 – 24,6, 13 – 39,2, 13 – 32,5, 15,5 – 39,2, 17 – 39,2, 17 – 32,5

Kompatibler Leiterdurchmesserbereich (in) ,275 – 1,25, ,299 – 1,54, ,511 – 1,27, ,299 – 1,27, ,472 – ,968, ,511 – 1,54, ,61 – 1,54, ,669 – 1,54, ,433 – ,968, ,669 – 1,27, ,275 – ,968, ,299 – ,968

Kompatibler Leitungs-Querschnittsbereich (mm²) 50 – 630, 50, 50 – 400, 70, 70 – 630, 95 – 400, 95, 120, 120 – 400, 150 – 630, 150, 185, 240 – 630, 240, 300, 400, 500, 630, 800

Kompatibler Leiterbereich (AWG/kcmil) 500, 750, 2/0, 250

Betrieb/Anwendung

Kabelanschlusstyp (ohne Spannung) Innenkonus

Offshore-Schiffbau-Zertifizierung Nein

Industriestandards

Kompatibilität mit zugelassenen Produkten HD629.1-S2, GB/T 12706.4-2008, CENELEC HD 629.1

Produktverfügbarkeit

Produktverfügbarkeit Weltweit, Amerika, Australien, Neuseeland und Pazifische Inseln, Europa, Naher Osten und Afrika, Asien

Weitere

Installationsanleitung Deutsch, Englisch, Chinesisch

Referenznummer

TE-interne Teilenummer CAT-RPIT

Datenblätter/Katalogseiten

LIVE CHAT
