Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

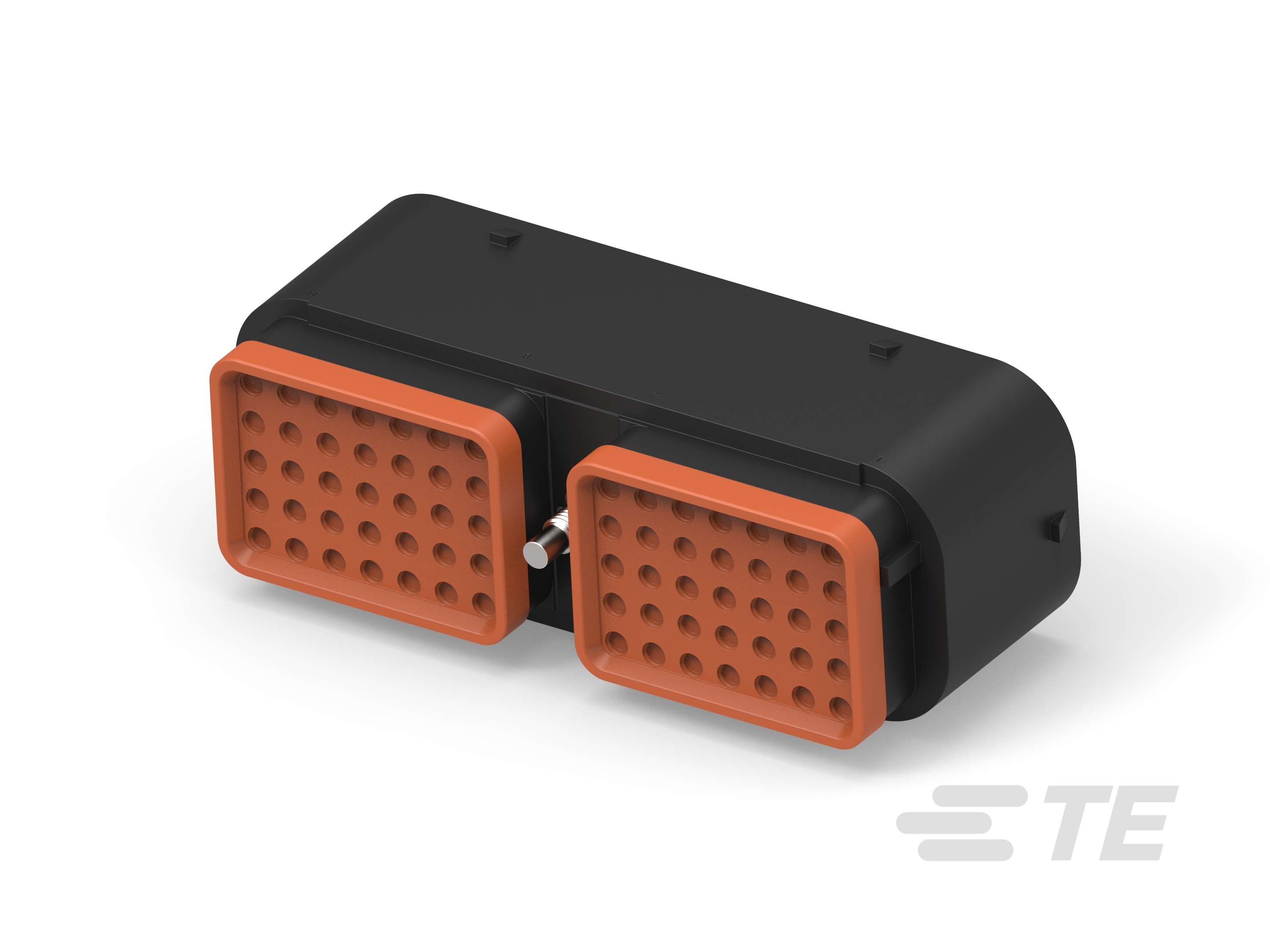

• Steckverbinder- und Gehäusetyp : Stecker

• Steckverbindersystem : Draht-an-Draht

• Steckverbinderform : Rechteckig

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Abdichtbar : Ja

• Gemischte und Hybrid-Steckverbinder : Nein

• Primäre Verriegelungsfunktion : Ins Gehäuse integriert

• Anzahl der Reihen : 5

• Steckverbinder-Dichtungstyp : E-DICHTUNG

• Leere Kontaktkammerposition : 0

• Anzahl der Positionen : 70

• Betriebsspannung (VAC): 250

• Betriebsspannung (VDC): 250

• Primäre Produktfarbe : Schwarz

• Kabelausgangswinkel : 180°

• Steckverbinder und Kodierungscode : A

• Kontakttyp : Stecksockel

• Kontaktnennstrom (max.) (A): 13

• Kontaktgröße : Größe 16

• Stiftdurchmesser : 1.6 mm [ .063 in ]

• Zugentlastung : Ohne

• Kontaktpositionssicherung (TPA) : Nein

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Mitte-Mitte-Abstand (Pitch) : 5.5 mm [ .216 in ]

• Gehäusematerial : PPS GF

• Produktlänge : 104 mm [ 4.09 in ]

• Kompatibler Isolationsdurchmesserbereich : 1,4 – 3,8 mm [ ,055 – ,15 in ]

• Steckverbinderhöhe : 41,7 mm [ 1,64 in ]

• Reihenabstand : 5.5 mm [ .216 in ]

• Produktbreite : 36.1 mm [ 1.42 in ]

• Betriebstemperaturbereich : -55 – 125 °C [ -67 – 257 °F ]

• Betriebstemperatur (max) : 125 °C [ 257 °F ]

• Stromkreis Anwendung : Leistung

• Kompatibilität mit Normen/Standards : SAE J2030

• UL-Brandschutzklasse : UL 94V-0

• Schutzgrad : IP6K9K, IP68

• Verpackungsmethode : Box

• Verpackungsmenge : 1
