PowerTube HVP-HD 1000 180° ヘッダ
PowerTube HVP-HD 1000 180º ヘッダは完全に遮蔽された PCB マウント ヘッダで、産業車両や商用車のハイパワー E モビリティ用途向けに信頼性と安全性の高い接続を提供します。最大 300 A、1000 V の大きな電気負荷を処理するように設計されており、強力な性能、モジュール性、拡張性を必要とする用途に適しています。
製品の特長
-
PCB マウント向き : 垂直
-
接続タイプ : バス バー対ワイヤ
-
極数 : 3, 1, 2
-
列数 : 1
-
ピッチ : 36 mm [ 1.417 in ]
概要
主な利点
PowerTube HVP-HD 1000 180° ヘッダ
- 高い信頼性: ほこりや水浸入に対して IP67 および IP6K9K 保護により、安定した性能を実現します。
- 高電流容量: 最大 300 A の連続電流をサポートするため、ハイパワー用途に適しています。
- 安全性の向上: 高電圧インターロック ループ (HVIL) とコネクタ位置保証 (CPA) を採用して、安全な接続を実現します。
- ジュール設計: 複数の構成と向き (180º) が用意されており、さまざまな用途のニーズで柔軟に対応できます。
- 堅牢な構造: エンジンレベルの振動や過酷な環境条件に耐え、長期的な耐久性を実現します。
- 容易なアセンブリ: 丸型設計とモジュラ構成により、ケーブルの取り回しとコネクタのアセンブリが簡素化され、システム全体のコストが削減します。
- 幅広い互換性: 各種の電線サイズ (35 mm² ～ 70 mm²) に対応し、複数のカラー符号化によって容易に識別できます。
- 優れた EMC 性能: 360° シールドにより電磁干渉から保護し、信頼性の高い伝送特性を実現します。
- 幅広い用途: ハイパワー電気モータ接続、大型バッテリー パックの統合、電源供給システム、ハイパワー補助装置に適しています。
PowerTube HVP-HD 1000 180º ヘッダは、産業車両および商用車で信頼性の高い高電圧コネクティビティを実現します。
主な特長
PowerTube HVP-HD 1000 180° ヘッダ
| 特長 | |
|---|---|
| 向き |
180º |
| 許容電流 |
最大 300 A |
| 定格電圧 | 最大 1000 V |
| 保護 | IP67、IP6K9K |
| 安全機能 | 高電圧インターロック ループ (HVIL)、コネクタ位置保証 (CPA) |
| 端子のタイプ | タブ |
| 端子サイズ | 10 mm丸型ピン |
| 電線サイズの互換性 | 35 mm²、50 mm²、70 mm² |
| シールド | 360° シールド (メイン電流の最大 30% のシールド電流) |
| 振動抵抗性 | ISO 16750-3 プロファイル 7 およびプロファイル 9 |
| 極数 | ヘッダ側に 1/2/3 ピン、コネクタ側に 1 ピン |
| カラー符号化 | 12 色のカラー符号化 |
| 耐腐食性 | VDA 233-102 塩水噴霧試験 |
| 取り付けのタイプ | バス バー対ワイヤ |
| 嵌合調整 | キー付き、分極リブ |
| 結線方法 | 圧着 |
| コネクタ形状 | 丸型 |
| 主な製品色 | 黒、グレー、緑 |
| UL 難燃性グレード | UL 94HB、UL 94V-0 |
| 使用温度範囲 | -40°C ～ +140°C (-40°F ～ +284°F) |
実世界での用途
PowerTube HVP-HD 1000 180° ヘッダ
- 電気モータ コネクティビティ: 産業車両および商用車の電気モータに堅牢で信頼性の高い接続を提供し、効率的な電力伝送を可能にします。
- バッテリー パックの統合: 電気自動車およびハイブリッド車のバッテリー パックの安全で高性能な接続を可能にし、運転の完全性を維持します。
- 電源供給システム: 車両内のさまざまなサブシステム間で高電圧電力の効率的で安全な分配を推進します。
- オンボード充電器: オンボード充電システムの接続に最適であり、車載バッテリーを確実かつ安全に充電できます。
- ハイパワー補助装置: 高度な空調ユニットやパワー ステアリング システムなど、高電流接続を必要とする補助システムをサポートします。
- インバータ接続: 電気自動車およびハイブリッド車のハイパワー インバータの安全かつ効率性な接続を実現し、電力変換ニーズをサポートします。
- 建設および農業機械: 大型建設機械および農業機械のハイパワー電気システムで信頼性の高いコネクティビティを実現します。
- 公共交通機関: バスなどの公共交通機関に適しており、高電圧システムに耐久性と安全性の高い接続を提供します。

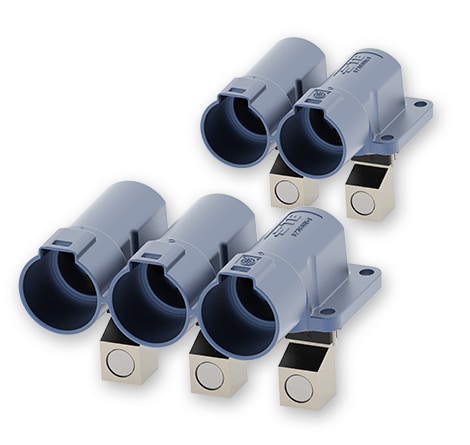

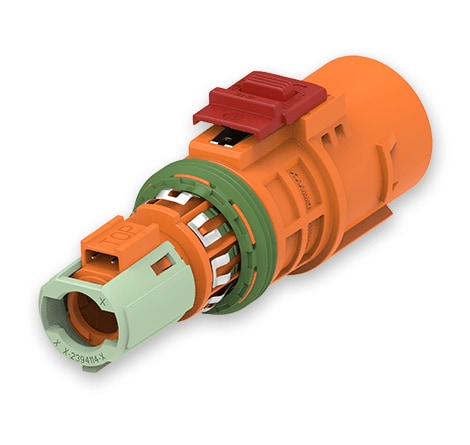

PowerTube HVP-HD 1000 コネクタ シリーズ
e
e

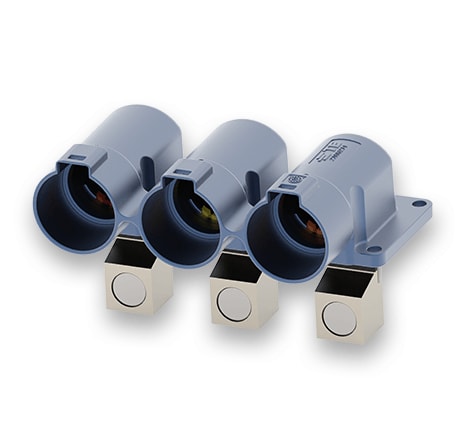

PowerTube HVP-HD 1400 コネクタ シリーズ
e
e
e
FAQ
PowerTube HVP-HD 1000 180° ヘッダ
Q: PowerTube HVP-HD 1000 180º ヘッダの主な安全機能は何ですか?
A: PowerTube HVP-HD 1000 180º ヘッダには高電圧インターロック ループ (HVIL) とコネクタ位置保証 (CPA) が搭載されており、安全性が強化されています。HVIL はコネクタが適切に嵌合されている場合にのみ高電圧回路が作動するようにし、CPA は偶発的な接続解除を防止することで安全性を強化します。
Q: PowerTube HVP-HD 1000 180º ヘッダの保護等級を教えてください。
A: PowerTube HVP-HD 1000 180º ヘッダは、IP67 および IP6K9K の保護等級を備えています。すなわち、ほこりや水浸入に対する耐性が高く、産業車両や商用車によく見られる過酷な環境条件での使用に適しています。
Q: PowerTube HVP-HD 1000 180º ヘッダと互換性がある電線サイズを教えてください。
A: PowerTube HVP-HD 1000 180º ヘッダは、35 mm² ～ 70 mm² の電線サイズに対応します。この柔軟性によってさまざまなハイパワー用途で使用でき、産業車両や商用車で安全かつ効率的な接続が実現します。
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
電気的特性
-
動作電圧 (VDC) 1000
-
公称電圧アーキテクチャ (V) 1000
-
動作電圧 (VAC) 1000
ボディの特徴
-
コネクタおよびキーイング コード J/K, A/B, G, C, B, E/F, A/B/C, K/L/M, M, D/E/F, K, AB, L/M, J, G/H/J, CD, C/D, A, G/H, E, D, H, L, F
-
一次製品色 茶, オレンジ, 緑 & 黄, 黒, 紫, 黄, 赤, 緑, 自然色, 青
端子の特徴
-
嵌合ピンの直径 (mm) 10
-
嵌合ピンの直径 (in) .04, .393
-
端子嵌合面のめっき仕様 銀, 銀 (Ag)
-
端子のタイプ ピン
-
端子の定格電流 (最大) (A) 500
機械的アタッチメント
-
嵌合調整のタイプ 極性
-
PCB マウント リテンション なし
-
コネクタ取り付けのタイプ パネル マウント
-
嵌合調整 あり
製品のタイプの特徴
-
コネクタ形状 丸型
-
接続タイプ バス バー対ワイヤ
-
ヘッダーのタイプ ヘッダおよびプッシュ/プッシュ アセンブリ, 完全にシュラウド付き
-
防水性 はい
-
コネクタおよびコンタクトの嵌合先 バス バー
使用条件
-
使用温度 (最大) 140 °C [ 284 °F ]
-
使用温度範囲 -40 – 140 °C [ -40 – 284 °F ]
業界スタンダード
-
IP 定格 IP6K9K, IPX9K
-
UL 難燃性グレード UL 94V-0
構成の特徴
-
PCB マウント向き 垂直
-
極数 3, 1, 2
-
列数 1
結線の特徴
-
PCB に対する結線方法 スルー ホール - ねじ
ハウジングの特徴
-
ピッチ 36 mm [ 1.417 in ]
動作/用途
-
回路用途 パワーおよびシグナル, 電源
実装の特徴
-
実装方法 コンテナ, Carton
その他
-
EU RoHS 準拠 準拠
-
EU ELV 準拠 準拠
参照番号
-
TE用番号 CAT-AQ4-HHD1000180
