AMPSEAL Crimpkontakte: 1,3 mm

AMPSEAL Crimpkontakte: 1,3 mm-CAT-AM78-T273
  • AMP
|
  • AMPSEAL

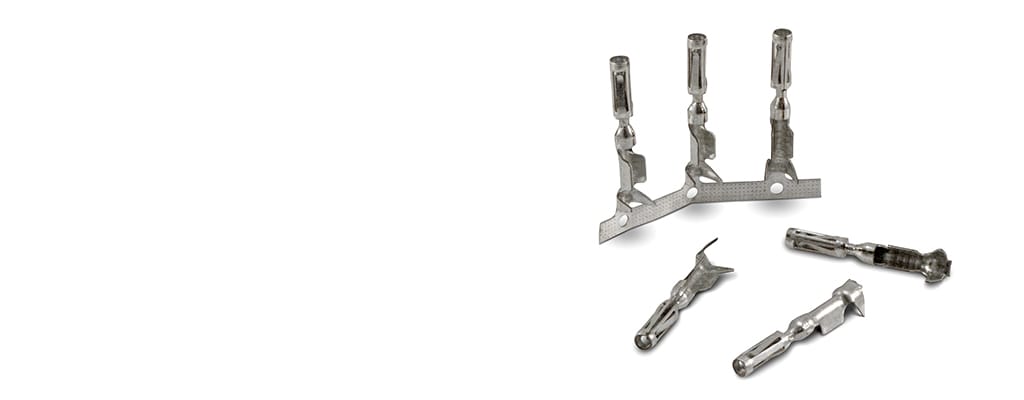

AMPSEAL Kontakte sind gestanzte und geformte 1,3-mm-Buchsenkontakte, die üblicherweise für elektrische Anwendungen für schwere Nutzfahrzeuge mit unserer AMPSEAL Steckverbinderserie verwendet werden.
Mehr Weniger

Produktmerkmale

  • Verpackungsmethode : Trommel, Tüte, Paket

  • Betriebstemperaturbereich (°C): -40 – 105, -40 – 125

  • Betriebstemperaturbereich (°F): -40 – 221, -40 – 257

  • Betriebstemperatur (max) (°C): 105, 125

  • Betriebstemperatur (max) (°F): 221, 257

  • Typischer Nennstrom (A): 8, 17

  • Anschlussmethode zu Draht und Kabel : Crimpverbindung

Erhältlich von

LADD Inc
Übersicht
AMPSEAL Crimpkontakte nehmen 16 bis 24 AWG oder 1,5 bis 0,20 mm² Kabel auf.

Buchsen-Crimpkontakte

AMPSEAL

AMPSEAL ist eine Serie von Kontaktsystemen, die häufig für elektrische Anwendungen in industriellen, gewerblichen und Off-Road-Fahrzeugen.



Die AMPSEAL Kontakte bestehen aus einer Kupferlegierung und sind in einer verzinnten Version für einen maximalen Strom von 8 Ampere und in einer vergoldeten Version für einen maximalen Strom von 17 Ampere erhältlich. Die Kontakte sind dreifach gestrahlt, lanzettfrei gestanzt und geformt. Das trägt dazu bei, dass sich die Kontakte bei der Montage nicht verheddern oder beschädigt werden.



Diese Crimpkontakte sind mit einer Handzange leicht zu installieren, und die korrekte Vercrimpung kann visuell und mit einem Messwerkzeug überprüft werden.

  1. Crimpanleitung für AMPSEAL (1,3 mm) Kontakte (Englisch)

Erfahren Sie, wie AMPSEAL 16 (1,3 mm) Kontakte gecrimpt werden. Das Video zeigt eine Schritt-für-Schritt-Anleitung für das Crimpen der Kontakte mit Handwerkzeugen.

Crimpen von AMPSEAL Kontakten

Weitere AMPSEAL Produkte

Nutz- und Industriefahrzeugee

Die Zukunft des gewerblichen und industriellen Transportverkehrs
Steckverbinder für Pkw, Lkw, Busse und Off-Road-Fahrzeugee

Kfz-Stecker für Pkw, Lkw, Busse und Off-Road-Fahrzeuge
FAQ

Häufig gestellte Fragen

F:    Was ist ein AMPSEAL Steckverbinder?

A:     AMPSEAL Steckverbinder bieten robuste Zuverlässigkeit und Schutz gegenüber Umwelteinflüssen. Sie sind als Kabelstecker und Steckleisten für die Leiterplattenmontage erhältlich und so konzipiert, dass sie den hohen Temperaturen unter der Motorhaube standhalten.



F:    Was sind die geeigneten Anwendungsgebiete für AMPSEAL Steckverbinder?

A:     Lkw, Busse, Off-Road-Fahrzeuge, Baumaschinen, Landmaschinen, Muldenkipper, Einsatzfahrzeuge, Forstwirtschaft, Gabelstapler, Wohnmobile, Sportschiffe/Sportboote, Motorräder, Energieerzeugung.



LESEN SIE WEITERE HÄUFIG GESTELLTE FRAGEN ZU AMPSEAL STECKVERBINDERN

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Primäre Verriegelungsfunktion  Ins Gehäuse integriert, Am Anschluss

  • Abdichtbar  Nein

  • Steckhülsenausführung  180°

Sonstige Eigenschaften

  • Klemmen-Dichtungstyp  Familiendichtung

Kontaktmerkmale

  • Typischer Nennstrom (A) 8, 17

  • Kontaktfertigung  Gestanzt und geformt

  • Crimptyp  F-Crimp

  • Stiftdurchmesser  1.3 mm [ .051 in ]

  • Kontaktgröße  1.3mm

  • Kontaktanschlussbereich-Beschichtungsmaterial  Zinn

  • Kabelschuh/Kontakt-Typ  Stecksockel

  • Schnittstellenlegierung  Nickel (Ni), Gold (Au), Zinn (Sn)

Klemmenmerkmale

  • Anschlussmethode zu Draht und Kabel  Crimpverbindung

  • Produktanschluss an  Draht

Abmessungen

  • Kompatibler Isolationsdurchmesserbereich (mm) 1.4 – 1.8, 1.7 – 2.7

  • Kompatibler Isolationsdurchmesserbereich (in) .055 – .07, .055 – .074, .067 – .106

  • Steckerlänge  19.1 mm [ .752 in ]

  • Drahtgröße (AWG) 20 – 16, 22 – 20, 24 – 22

  • Drahtgröße (mm²) 0,204 – 0,325, .325 – .517, ,517 – 1,31

Verwendungsbedingungen

  • Betriebstemperaturbereich (°C) -40 – 105, -40 – 125

  • Betriebstemperaturbereich (°F) -40 – 221, -40 – 257

  • Betriebstemperatur (max) (°C) 105, 125

  • Betriebstemperatur (max) (°F) 221, 257

  • Isolationsoption  Unisoliert

Betrieb/Anwendung

  • Drahtgrundmaterial  Kupfer

Verpackungsmerkmale

  • Verpackungsmethode  Trommel, Tüte, Paket

  • Verpackungsmenge  1000, 5000

Weitere

  • Klemme überträgt  0-24 A (niedrige Leistung)

Referenznummer

  • TE-interne Teilenummer CAT-AM78-T273

Literatur

Catalog

  • AMPSEAL Steckverbinderserie (Englisch) AMPSEAL Steckverbinder sind für Kabel-an-Leiterplatte-Anwendungen in rauen Umgebungen ausgelegt. Diese Steckverbinder sind als Kabelstecker und Stiftwannen für die Leiterplattenmontage verfügbar und für robuste Zuverlässigkeit umgebungsfest abgedichtet. Sie halten extremen Temperaturen und Feuchtigkeit stand und sind somit auch für Hochtemperaturanwendungen im Motorraum geeignet.

Product Specifications

Application Specifications

Connector Selector

  • Connector Selector (Englisch) Der Connector Selector ist ein Nachschlagewerk für die elektrischen Steckverbinder unseres Bereichs Industrielles und gewerbliches Verkehrswesen.

Flipbook Catalog
