Stator-RTD-Sensor 300H, konfigurierbar
- MEAS
- MEAS 300 Serie
Produktmerkmale
-
RTD-Sensortyp : Stator
-
Elementtyp : Glasfaserkörper
-
Elementmaterial : Platin, Kupfer, Nickel
-
Leitungsdraht-Ausführung : Standard PTFE
-
Betriebstemperatur (max) (°C): 155, 180
-
Betriebstemperatur (max) (°F): 356, 311

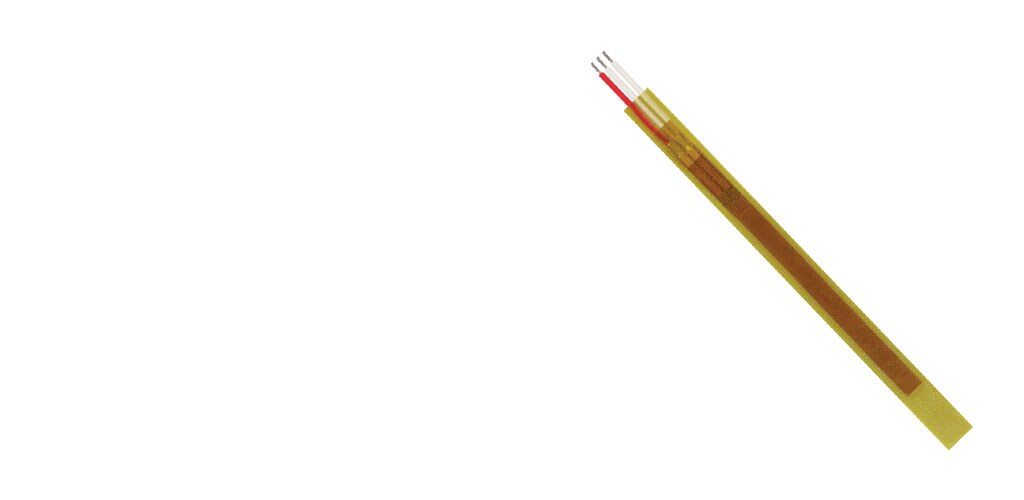

Der Stator-RTD-Sensor ist ein rechteckiger, flacher, laminierter Sensor, der gemeinhin als „Stator Stick“ bezeichnet wird, da er zwischen den Spulen im Stator eines Motors eingefügt wird.
Diese Sensoren zur Durchschnittsberechnung werden in Elektromotoren und Generatoren zur kontinuierlichen Temperaturerfassung eingesetzt und sorgen für eine konsequente thermische Überwachung ohne Fehlalarme. Wir haben zahlreiche Größen auf Lager und können die Produkte auch an Ihre Anwendung anpassen. Unsere Stator-RTD-Sensoren entsprechen den Spezifikationen von ANSI C50.10-1990, den allgemeinen Anforderungen für Synchronmotoren. Wir können nach Ihren Vorgaben bauen.
Vorteile
- Hinterer Ausgang, mit Epoxidglas laminiert
- Elemente, einfach und zweifach: Platin, Kupfer, Nickel
- Kundenspezifische Körperdicke: 0,030" bis 0,375"; Standard: 0,030", 0,050", 0,078", 0,093", 0,125"
- Kundenspezifische Körperbreiten: 0,250" bis 2,50"; Standard: 0,260", 0,305", 0,344", 0,455", 0,500", 0,625"
- Zuleitungsdraht-/Kabeloptionen
Anwendungen
- Industrie
- Elektromotoren
- Generatoren
Daten und Informationen
-
Trendpapier: Wie sich die Temperaturüberwachung auf den Generatorenmarkt auswirkt
Neue Statorsensoren von TE Connectivity sorgen für mehr Zuverlässigkeit und Effizienz für den wachsenden globalen Generatormarkt
-
Anwendungshinweis: RTDs vs Thermoelemente
RTDs vs. Thermoelemente – Sensorvergleich auf einen Blick
-
Anwendungshinweis: Wissenswertes über RTDs
Ein RTD ist ein Sensor, dessen Widerstand sich mit der Veränderung der Temperatur ändert. Der Widerstand steigt mit zunehmender Temperatur des Sensors. Das Verhältnis Widerstand versus Temperatur ist bekannt und im Laufe der Zeit wiederholbar. Erfahren Sie mehr über Widerstandstemperaturfühler (Resistance Temperature Detectors, RTDs).
Andere Sensoren für Motoren und Generatoren
Häufig gestellte Fragen
F: Was ist ein RTD?
A: Ein RTD (Resistance Temperature Detector) ist ein Sensor, dessen Widerstand sich ändert, wenn sich seine Temperatur ändert. Der Widerstand steigt mit zunehmender Temperatur des Sensors. Das Verhältnis Widerstand versus Temperatur ist bekannt und im Laufe der Zeit wiederholbar. Ein RTD ist ein passives Gerät. Er produziert nicht selbst ein Ausgangssignal. Externe elektronische Geräte werden verwendet, um den Widerstand des Sensors zu messen, indem schwacher elektrischer Strom durch den Sensor geleitet wird, um Spannung zu erzeugen.
Erfahren Sie mehr: Wissenswertes über RTDs
F: Was ist der Standardwiderstand eines Platin-FTE?
A: PDF herunterladen: RTD Widerstand Temperatur Tabelle Anwendung Hinweis
Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.
Produktmerkmale
-
RTD-Sensortyp Stator
-
Elementtyp Glasfaserkörper
-
Elementmaterial Platin, Kupfer, Nickel
-
Leitungsdraht-Ausführung Standard PTFE
Verwendungsbedingungen
-
Betriebstemperatur (max) (°C) 155, 180
-
Betriebstemperatur (max) (°F) 356, 311
Weitere
-
EU RoHS-Konformität Konform, Konform mit Ausnahmen
-
EU ELV-Konformität Konform mit Ausnahmen
Referenznummer
-
TE-interne Teilenummer CAT-RTD0001
Datenblätter/Katalogseiten
- TESS-ANDO-408-0000052 Englisch
