Stator-Thermoelement

Stator-Thermoelement-CAT-TCS0001
  • MEAS
|
  • MEAS 400 Serie

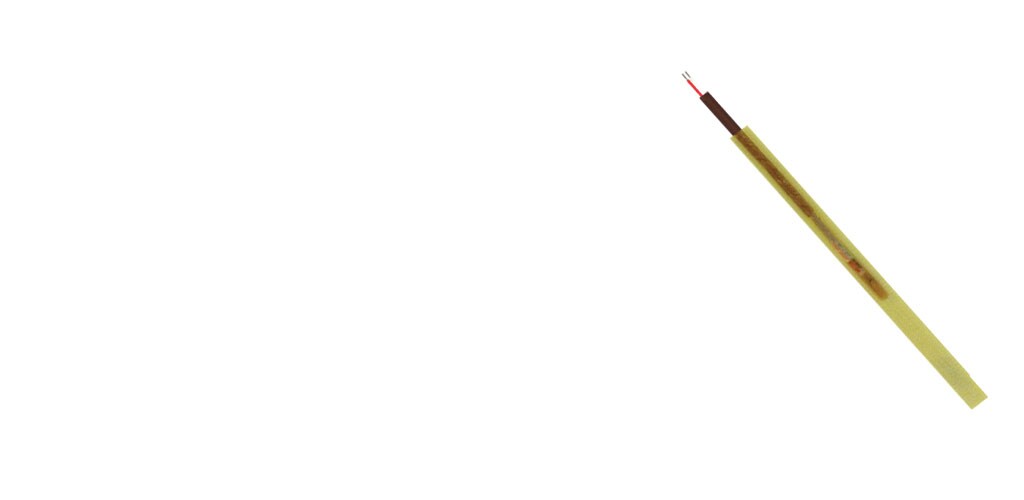

Das Stator-Thermoelement der Serie 400 ist ein rechteckiger, flacher, laminierter Sensor in Stabform, der zwischen den Spulen im Stator eines Motors eingefügt wird.
Mehr Weniger

Produktmerkmale

  • Betriebstemperaturbereich : '-50 – 180 °C [ '-58 – 356 °F ]

  • Verbindungserdung : Ungeerdet, Geerdet

  • Fehlergrenze/T-Genauigkeit : Standardgrenzwerte/±1 °C, Spezielle Fehlergrenzwerte

  • Thermoelement-Typ : T, J, E, K

  • Sensorgehäuse : Glasfaserlaminatsensor

Erhältlich von

LADD Inc
Übersicht
Der Stator-Thermoelement-Sensor ist ein rechteckiger, flacher, laminierter Sensor, der gemeinhin als „Stator Stick“ bezeichnet wird, da er zwischen den Spulen im Stator eines Motors eingefügt wird.

Diese Sensoren werden in Elektromotoren und Generatoren zur kontinuierlichen Temperaturerfassung eingesetzt und sorgen für eine konsequente thermische Überwachung ohne Fehlalarme. Die Stator-Thermoelemente entsprechen den Spezifikationen von ANSI C50.10-1990, allgemeine Anforderungen für Synchronmotoren. Wir können nach Ihren Vorgaben bauen.

Vorteile

  • Hinterer Ausgang, mit Epoxidglas laminiert
  • Thermoelement-Typ, ein- und zweifach: Typen J, K, T und E
  • Kundenspezifische Schichtdicke: 0,060" bis 0,375"; Standard: 0,060", 0,078", 0,093", 0,125"
  • Kundenspezifische Körperbreiten: 0,250" bis 2,50"; Standard: 0,260", 0,305", 0,344", 0,455", 0,500", 0,625"
  • Führungsdraht-/Kabeloptionen
Orangefarbene Leiste

Anwendungen

  • Elektromotoren
  • Generatoren
Orangefarbene Leiste

Daten und Informationen

Orangefarbene Leiste

Andere Sensoren für Motoren und Generatoren



Mit Expoxidglas laminierter Stator-RTD der Serie 300

Serie 300

Mit Expoxidglas laminierter Stator-RTD

Der Stator-RTD-Sensor der Serie 300 ist ein rechteckiger, flacher, laminierter Sensor, der gemeinhin als „Stator Stick“ bezeichnet wird, da er zwischen den Spulen im Stator eines Motors eingefügt wird.
Seitlicher Ausgang, mit Epoxidglas-Lam Stator RTD der Serie 301

Serie 301

Seitlicher Ausgang, mit Epoxidglas-Lam Stator RTD

Der mit Epoxydglas beschichtete Stator-RTD-Temperatursensor mit seitlichem Ausgang der Serie 301 ist ein rechteckiger, flacher, laminierter Sensor, der gemeinhin als „Stator Stick“ bezeichnet wird, da er zwischen den Spulen im Stator eines Motors eingefügt wird.
Paddle-Stator-RTD-Sensor der Serie 302F

Serie 302F

Paddle-Stator-RTD-Sensor

Die Paddle-Stator-RTD-Sensoren der Serie 302F, auch Luft- oder Gas-RTDs genannt, messen Temperaturen der ein- oder ausgehenden Luft in Motoren und Generatoren.
Spitzenempfindlicher RTD-Sensor der Serie 310

Serie 310

Spitzenempfindlicher RTD-Lagersensor

Der spitzenempfindliche RTD-Fühler der Serie 310 ist ein röhrenförmiger Temperatursensor, bei dem das Sensorelement in einer kupferlegierten Spitze eingeschlossen ist.
Empfindlicher federbelasteter RTD-Sensor der Serie 311

Serie 311

Federbelastetes Gewindelager RTD

Der empfindliche federbelastete RTD Sensor zur Lagertemperatur-Überwachung der Serie 311 besteht aus einem Lager-Tastkopf, einem Halter und einem optionalen Verbindungskopf.
RTD Sensor mit Bajonettverschluss der Serie 312

Serie 312

RTD Sensor mit Bajonettverschluss

Der empfindliche RTD Sensor mit Bajonettverschluss der Serie 312 besteht aus einer Lagersonde und einem Bajonetthalter.
Empfindliches Thermoelement der Serie 410

Serie 410

Empfindliches Thermoelement zur Lagertemperatur-Überwachung

Der empfindliche Thermoelementsensor der Serie 410 ist in einer kupferlegierten Spitze eingeschlossen.
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Thermoelement-Typ  T, J, E, K

  • Sensorgehäuse  Glasfaserlaminatsensor

Verwendungsbedingungen

  • Betriebstemperaturbereich  '-50 – 180 °C [ '-58 – 356 °F ]

  • Fehlergrenze/T-Genauigkeit  Standardgrenzwerte/±1 °C, Spezielle Fehlergrenzwerte

Weitere

  • Verbindungserdung  Ungeerdet, Geerdet

Referenznummer

  • TE-interne Teilenummer CAT-TCS0001
