Norm |
Programmierbar |
Logik-Ausgang |
| Erfassungsbereich bei 5 m |
30 m x 6 m rechteckig oder Ø 10 m kreisförmig |
30 m x 6 m rechteckig oder Ø 10 m kreisförmig |
30 m x 6 m rechteckig oder Ø 10 m kreisförmig |
| Zhaga-zertifiziert |
Zhaga D4i, Book 18 |
Zhaga D4i, Book 18 |
k. A. |
| Signalausgabe |
DALI-2 pro Teil 303
|
DALI-2 pro Teil 303 |
Open Drain (Bewegung) 0–3,3 V analog (Lichtstärke) |
| Linse |
Kreisförmig (10 m), Rechteckig (30 x 6 m) |
Kreisförmig (10 m), Rechteckig (30 x 6 m) |
Kreisförmig (10 m), Rechteckig (30 x 6 m) |
| Befestigungshöhe |
5–12 m |
5–12 m |
5–12 m |

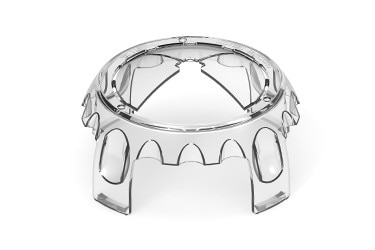

| Linsenmaske |
2396399-1 |
2396399-1 |
2396399-1 |
| Tag/Nacht-Schwellenwert |
Lux 18 aus/35 an (–1), Lux 35 aus/18 an (–2), Lux 20 aus/20 an (–3) |
Programmierbar über MB2 |
Lux 250 aus/250 an |
| Benutzerkonfigurierbar |
k. A. |
Tag/Nacht-Schwellenwerte, Einschaltzeit, Dimmwerte |
k. A. |
| Elektrische Eigenschaften |
Stromversorgung über den Bus, 6–8 mA typisch (gemäß IEC 62386) |
Stromversorgung über den Bus, 6–8 mA typisch (gemäß IEC 62386) |
10–24 VDC Eingang, <50 mW |
| Normen |
IEC 62386 Teil 101, 103, 303, DiiA Teil 351, CE-Zeichen, IEC 61347-1, -11 |
IEC 62386 Teil 101, 103, 303, DiiA Teil 351, CE-Zeichen, IEC 61347-1, -11
|
UL773 |
| Betriebsumgebungen |
–40 °C bis 65 °C, IP66, IP68 |
–40 °C bis 65 °C, IP66, IP68
|
–40 °C bis 65 °C, IP66, IP68
|
| Mechanische Eigenschaften |
42 mm H x 79,7 mm Durchmesser, IK07 |
42 mm H x 79,7 mm Durchmesser, IK07 |
42 mm H x 79,7 mm Durchmesser, IK07 |
