520988-2

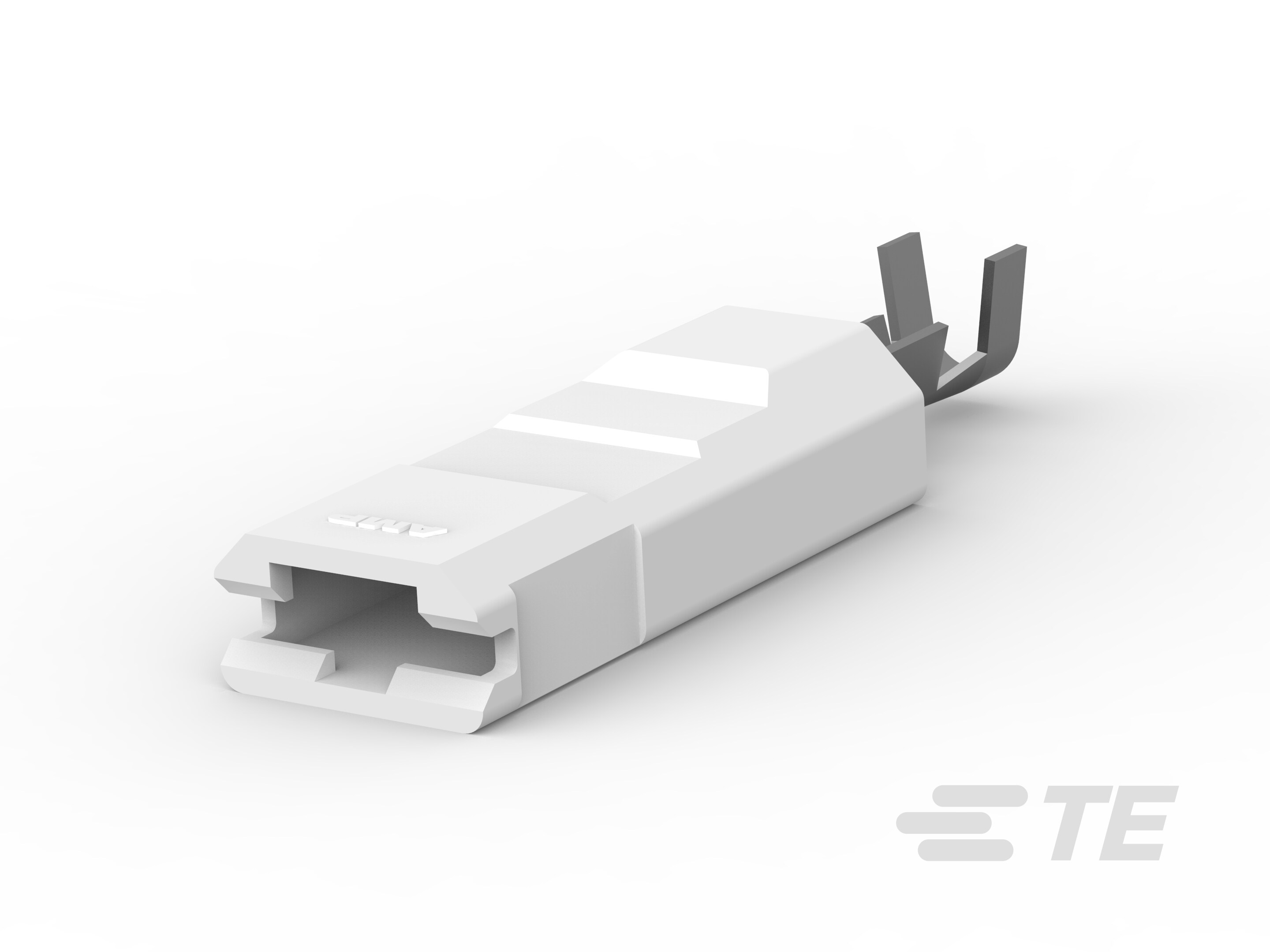

Quick Disconnect Receptacle, 22 – 18 AWG, .32 – .82 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, Ultra-Pod 250
520988-2
Quick Disconnect Receptacle, 22 – 18 AWG, .32 – .82 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, Ultra-Pod 250
-
- Ultra-Pod
- Ultra Pod 250
- Número interno da TE: 520988-2
- Descrição interna da TE: ULTRA-POD 250 ASSY REC 22-18 AWG TPBR
- Todos ULTRA POD: conjunto do receptáculo, reto, estanhado, 0,25 polegada (13)
-
Tipo de terminal de desconexão rápida : Receptáculo
-
Tamanho do fio (AWG): 22 – 18
-
Tamanho do fio (mm²): .32 – .82
-
Largura da guia compatível : 6.35 mm [ .25 in ]
-
Espessura da guia compatível : .81 mm [ .032 in ]
Documentos
Desenho do produto
- ASSEMBLY, HOUSING & RECEPTACLE, 6.35 [.250] SERIES ULTRA-POD ENG_CD_520988_F5.pdf Inglês
Arquivos CAD
-
Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
- 3D PDF 3D_CVM_CVM_520988-2_F.pdf 3D
- Modelo de visualização do cliente ENG_CVM_CVM_520988-2_F.2d_dxf.zip Inglês
- ENG_CVM_CVM_520988-2_F.3d_igs.zip Inglês
- ENG_CVM_CVM_520988-2_F.3d_stp.zip Inglês
Fichas de dados e páginas de catálogo
- Ultra-Fast and Ultra Fast Plus ENG_CS_82004_Ultra-Fast_and_Ultra_Fast_Plus_0311.pdf Inglês
Especificações do Produto
- Especificações da aplicação ENG_SS_114-2124_S5.pdf Inglês
Aprovações da agência
- Relatório UL ENG_AAD_UL_E66717_19901010_H-1.pdf Inglês
- ENG_AAD_UL_CERT_E66717_19901010_C1_5.pdf Inglês
