Emenda Alinhada: Retração a frio, 15-35 kV

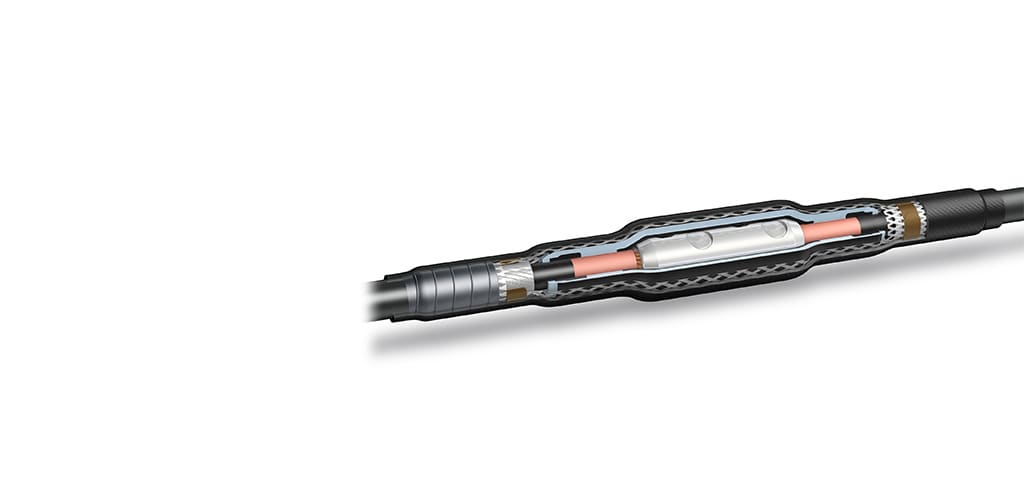

Nossa Junta Fria Retrátil Alinhada Raychem CSJA-1C para cabo blindado 1/C de 15 kV a 35 kV, é projetada para emendar blindagem de fita, blindagem de fio, blindagem LC, cabos UniShield, JCN e cabos blindados de cinta plana.

Mais Menos

Características do Produto

Disponibilidade de produtos de gaxetas e emenda: Américas
Tecnologia de gaxetas e emenda: Aplicado a frio, Redução a frio
Tipo de produtos de gaxetas e emenda: Gaxeta em linha de tensão média
Número de Núcleos: 1
Isolamento: Borracha de Silicone

Disponivel de

Produto	Código da peça da TE	Documentos	Instrução de instalação	Classe de tensão de gaxetas e Emenda	Tipo de aplicação de gaxeta e emenda	Faixa de seção transversal	Diâmetro do isolamento de emenda e gaxetas	Diâmetro do condutor de emenda e gaxetas	Conectores mecânicos incluídos	Número de fios principais (Max)	Diâmetro externo da bainha
CSJA-3524	EA3541-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	34.5 – 52 mm	17.3 – 29.26 mm	Não	-	66.04 mm
CSJA-1521	CL4491-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	17.5 – 30.5 mm	7.41 – 17.29 mm	Não	-	38.1 mm
CSJA-1522	CF6026-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	22.1 – 38 mm	13.41 – 25.34 mm	Não	-	45.72 mm
CSJA-1521M5	EA3545-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	17.5 – 30.5 mm	7.41 – 17.3 mm	Sim	-	38.1 mm
CSJA-1523	CL8118-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	26.2 – 40 mm	17.29 – 29.26 mm	Não	-	52.07 mm
CSJA-3524M9	EA3555-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	34.5 – 52 mm	25.34 – 29.3 mm	Sim	-	66.04 mm
CSJA-2822	CF9549-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	22.1 – 38 mm	8.43 – 20.65 mm	Não	-	45.72 mm
CSJA-1522M7	EA3547-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	26.2 – 40 mm	20.65 – 25.34 mm	Sim	-	45.72 mm
CSJA-3524M8	EA3554-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	34.5 – 52 mm	17.3 – 25.34 mm	Sim	-	66.04 mm
CSJA-3523M5	EA3553-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	32.5 – 52 mm	9.5 – 17.3 mm	Sim	-	52.07 mm
CSJA-1522M1	CF9550-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	22.1 – 38 mm	13.41 – 20.65 mm	Sim	-	45.72 mm
CSJA-1522M2	CF9552-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	22.1 – 38 mm	17.29 – 25.34 mm	Sim	-	45.72 mm
CSJA-2823	CH7594-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	26.2 – 37.8 mm	13.41 – 25.34 mm	Não	-	52.07 mm
CSJA-2824M9	EA3552-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	32.5 – 52 mm	25.34 – 29.3 mm	Sim	-	66.04 mm
CSJA-3525M10	EA7555-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	41.4 – 60. mm	-	Sim	1	-
CSJA-3524M6	2380078-1	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	25 – 34.5 mm	-	Sim	-	-
CSJA-2821M4	BM2616-000	Desenho do produto	-	≤ 28 kV	Em linha	-	17 – 30.5 mm	-	Sim	-	-
CSJA-2822M1	CF9553-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	22.1 – 38 mm	10.61 – 20.65 mm	Sim	-	45.72 mm
CSJA-2822M5	CF9557-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	22.1 – 38 mm	8.43 – 17.29 mm	Sim	-	45.72 mm
CSJA-3523	CL5083-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	26.2 – 37.8 mm	9.47 – 17.29 mm	Não	-	52.07 mm
CSJA-1521M1	CL9210-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	17.5 – 30.5 mm	10.61 – 17.29 mm	Sim	-	38.1 mm
CSJA-1523M2	CL9211-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	26.2 – 40 mm	17.29 – 25.34 mm	Sim	-	52.07 mm
CSJA-1524	CM1363-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	32.5 – 52 mm	25.34 – 32.74 mm	Não	-	66.04 mm
CSJA-2824	CM1364-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	32.5 – 52 mm	20.65 – 32.74 mm	Não	-	66.04 mm
CSJA-2824M2	CM1365-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	32.5 – 52 mm	20.65 – 25.34 mm	Sim	-	66.04 mm
CSJA-3525	CM7932-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	41.4 – 60 mm	25.34 – 32.74 mm	Não	-	66.04 mm
CSJA-3523M1	EA3542-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	26.2 – 37.8 mm	10.61 – 17.3 mm	Sim	-	52.07 mm
CSJA-3524M2	EA3543-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	34.5 – 52 mm	17.3 – 25.34 mm	Sim	-	66.04 mm
CSJA-1521M4	EA3544-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	17.5 – 30.5 mm	7.41 – 11.93 mm	Sim	-	38.1 mm
CSJA-1522M6	EA3546-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	26.2 – 40 mm	13.41 – 20.65 mm	Sim	-	45.72 mm
CSJA-1523M8	EA3548-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	26.2 – 40 mm	17.3 – 25.34 mm	Sim	-	52.07 mm
CSJA-1524M9	EA3549-000	Desenho do produto	Inglês	≤ 15 kV	Em linha	-	-	32.5 – 52 mm	25.34 – 29.3 mm	Sim	-	66.04 mm
CSJA-2822M6	EA3550-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	22.1 – 38 mm	13.41 – 20.65 mm	Sim	-	45.72 mm
CSJA-2823M8	EA3551-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	-	26.2 – 40 mm	17.3 – 25.34 mm	Sim	-	52.07 mm
CSJA-3524M6	EN2065-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	-	34.54 – 52. mm	-	Sim	1	-
CSJA-3525M11	EP9728-000	Desenho do produto	Inglês	≤ 35 kV	Em linha	-	41.4 – 60 mm	-	Sim	-	-
CSJA-3524M10	FG1770-000	Desenho do produto	Inglês	≤ 35 kV	-	-	-	41.4 – 60. mm	-	Sim	-	-
CSJA-2824M8	CM7568-000	Desenho do produto	Inglês	≤ 28 kV	Em linha	-	32.5 – 52 mm	-	Sim	-	-

Visão geral

O suporte espiral ergonomicamente projetado fornece uma instalação suave com baixas forças de liberação.

C:Userseq0t9143OneDrive - TE ConnectivityEQ0T9143-profile_backupPicturesMDP

Nossa Junta Fria Retrátil Alinhada CSJA Raychem é feita de borracha de silicone que apresenta alta rigidez dielétrica, alta resistência ao desgaste, baixa tensão e excelente recuperação em baixa temperatura. O controle integrado de estresse elétrico é reforçado por cones de estresse moldados de fábrica e uma gaiola faraday. Mástiques de alívio de tensão de preenchimento de vazios não são necessários. O conceito comprovado de continuidade de blindagem do nosso sistema de junta CSJA também pode conectar-se com neutros concêntricos. A junta aceita conectores mecânicos e de compressão. Quando um conector de parafuso de cisalhamento é usado, este é um sistema totalmente sem crimpagem.

O sistema de junta CSJA atende aos requisitos IEEE-404 para 15 kV a 35 kV. Cada corpo de emenda de silicone é testado de fábrica para incluir a resistência CA e a descarga parcial de acordo com os testes de produção IEEE-404.

O CSJA faz parte de um kit de emenda de cabo blindado que pode incluir tanto conector mecânico quanto de compressão.

Principais características

Emenda de novo revestimento EPDM pré-expandida e uma meia neutra integrada
O comprimento total do corpo da emenda no suporte é de 14 a 19 polegadas, proporcionando um design compacto
Corpo da junta de borracha de silicone pré-expandido e de peça única com alta capacidade de expansão mecânica que permite uma série de aplicações

Linha de Juntas e Emendas

DESCUBRA NOSSAS TECNOLOGIAS DE JUNTAS E EMENDAS

Perguntas frequentes

Pergunta: A TE oferece algum treinamento de instalação para as Juntas Frias Retráteis Alinhadas CSJA-1C?

Resposta: Sim, oferecemos treinamento de instalação para nossa Junta Fria Retrátil Alinhada para cabos blindados 1C. Temos treinadores altamente qualificados e experientes que podem fornecer treinamento personalizado. Saiba mais em TE.com/trainingcenter.

Pergunta: Que tipo de conectores estão incluídos na Junta Fria Retrátil Alinhada?

Resposta: Nossa Junta Fria Retrátil Alinhada Raychem pode ser usada com conectores de compressão ou de parafuso de cisalhamento para cabos de cobre ou alumínio. Os clientes podem escolher qual conector incluir no kit.

Pergunta: Do que são feitas as juntas frias retráteis alinhadas?

Resposta: Nossa linha de juntas frias retráteis alinhadas foi projetada usando nossa tecnologia Raychem de aplicação a frio e tem um design compacto. Nossas juntas frias retráteis são feitas de um único pedaço de borracha de silicone (pré-expandida em suportes espirais) que tem uma alta capacidade de expansão mecânica permitindo uma ampla gama de aplicações. O CSJA possui um controle de estresse elétrico integrado graças ao uso de um cone de estresse geométrico e uma gaiola faraday junto com a blindagem metálica. O novo revestimento também é integrado a uma emenda de peça única.

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

Sistema de Material Silicone
Ressalto mecânico incluído (blindagem) Não
Revestimento de adesivo Não
Tecnologia de gaxetas e emenda Aplicado a frio, Redução a frio
Tipo de produtos de gaxetas e emenda Gaxeta em linha de tensão média
Isolamento Borracha de Silicone
Estilo da blindagem do cabo Fita, FS, Neutro Concêntrico
Conectores mecânicos incluídos Não, Sim
Família de produtos CSJA
Compressão do ressalto inclusa (condutor) Não
Ressalto mecânico incluído (condutor) Não, Sim
Selo de cabo Mástique
Design de componentes Redução a frio
Estilo de revestimento Pintura
Vida útil 2 anos
Tipo de conector Mecânico
Compressão do ressalto inclusa (blindagem) Não

Recursos de configuração

Número de Núcleos 1
Número de fios principais (Max) 1

Características elétricas

Classe de tensão de gaxetas e Emenda (kV) ≤ 15, ≤ 28, ≤ 35

Características do corpo

Maleabilidade Semiflexível
Cor Preto
Orientação de partição Horizontal/Vertical
Isolamento externo Tubo

Dimensões

Diâmetro da aplicação (Max) (mm) 30.5, 34.5, 37.8, 38, 40, 41.4, 52, 60
Diâmetro da aplicação (Max) (in) .69, 1.2, 1.36, 1.4, 1.49, 1.5, 1.58, 1.63, 2.05, 2.36
Diâmetro da aplicação (Mín) (mm) 17, 17.5, 22.1, 25, 26.2, 32.5, 34.5, 41.4, 60
Diâmetro da aplicação (Mín) (in) .69, .87, 1.03, 1.2, 1.28, 1.36, 1.63, 2.05, 2.36
Comprimento (Instalado) (mm) 737, 838, 939
Comprimento (Instalado) (in) 29, 33, 37
Faixa do condutor (principal) (AWG) 1 – 350, 1000 – 1250, 1250 – 1500, 350 – 1000, 4/0 – 500, 500 – 750
Faixa de seção transversal (AWG/kcmil) 1 – 350, 1 – 500, 1/0 – 350, 1000 – 1250, 2 – 3/0, 2 – 350, 2/0 – 350, 2/0 – 500, 350 – 1000, 350 – 750, 4/0 – 500, 4/0 – 750, 500 – 1250, 500 – 750, 750 – 1000, 750 – 1250
Diâmetro do isolamento de emenda e gaxetas (mm) 17 – 30.5, 17.5 – 30.5, 22.1 – 38, 25 – 34.5, 26.2 – 37.8, 26.2 – 40, 32.5 – 52, 34.5 – 52, 34.54 – 52., 41.4 – 60, 41.4 – 60.
Diâmetro do isolamento de emenda e gaxetas (in) .69 – 1.2, .87 – 1.4, .87 – 1.5, 1.03 – 1.49, 1.03 – 1.58, 1.2 – .69, 1.28 – 2.05, 1.36 – 2.05, 1.63 – 2.36
Diâmetro do condutor de emenda e gaxetas (mm) 7.41 – 11.93, 7.41 – 17.29, 7.41 – 17.3, 8.43 – 17.29, 8.43 – 20.65, 9.47 – 17.29, 9.5 – 17.3, 10.61 – 17.29, 10.61 – 17.3, 10.61 – 20.65, 13.41 – 20.65, 13.41 – 25.34, 17.29 – 25.34, 17.29 – 29.26, 17.3 – 25.34, 17.3 – 29.26, 20.65 – 25.34, 20.65 – 32.74, 25.34 – 29.3, 25.34 – 32.74
Diâmetro do condutor de emenda e gaxetas (in) .292 – .47, .292 – .681, .332 – .681, .332 – .813, .373 – .681, .418 – .681, .418 – .813, .528 – .813, .528 – .998, .681 – .998, .681 – 1.152, .813 – .998, .813 – 1.289, .998 – 1.152, .998 – 1.289
Diâmetro externo da bainha (mm) 38.1, 45.72, 52.07, 66.04
Diâmetro externo da bainha (in) 1.5, 1.8, 2.05, 2.6

Operação/Aplicação

Tipo de aplicação de gaxeta e emenda Em linha

Normas da indústria

Classificação UL Não
Especificação de design IEEE 404

Disponibilidade do produto

Disponibilidade de produtos de gaxetas e emenda Américas
Quantidade mínima para pedidos 1, 4

Características da embalagem

Pacote Padrão 1, 4
Unidade de Embalagem Mínima 1, 2
Método de embalagem Caixa de papelão
Quantidade de embalagem 1, 2

Outro

Uso do produto Cabos de Alimentação
Instrução de instalação Inglês

Número de referência

Número interno da TE CAT-CSJA-1C

Materiais relacionados

Fichas de dados e páginas de catálogo

COLD SHRINK JOINT ALL-IN-ONE (CSJA) pdf Inglês
