Visão geral

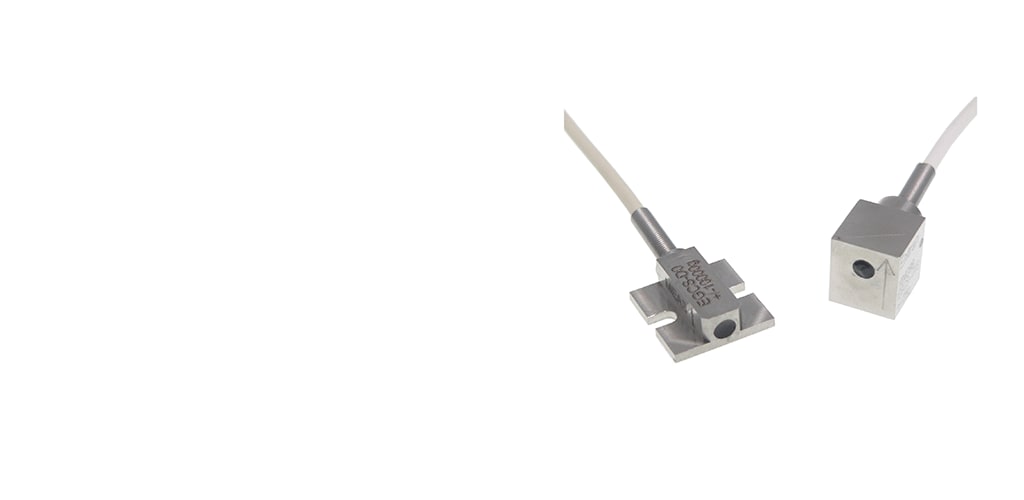

Acelerômetro M criticamente amortecido, montagem com parafuso
- MEAS
- MEAS EGCS
Os acelerômetros de rebite M extremamente amortecidos da série EGCS-D1S apresentam paradas de sobre-faixa integradas que são definidas para proteger a unidade contra choques de até 20.000 g.
Características do Produto
-
Tipo de acelerômetro : MEMS de CC
-
Tipo de produto de sensor de vibração : Acelerômetro MEMS
-
Número de eixos de detecção : Uniaxial
-
Resposta de frequência (Hz): 0-150 a 0-5000
-
Tensão de saída em escala completa (VDC): ±.2
Visão geral
O acelerômetro de rebite M extremamente amortecido da série EGCS-D1S possui uma faixa de temperatura de -40 ºC a +100 ºC e resposta de frequência CC de 4 kHz.
Este acelerômetro é ideal para aplicações que podem sofrer manuseio grosseiro ou em situações em que o acelerômetro deve sobreviver a uma alta sobrecarga inicial para fazer uma medição de baixo g. Esta unidade possui uma saída de ponte Wheatstone com faixa de temperatura compensada de +20 a +80 ºC.
Vantagens
- Resposta CC, extremamente amortecido
- Faixa de temperatura ampla
- Faixa dinâmica de ±5 g a ±10.000 g
- Serviço pesado, design robusto
- Medição estática e dinâmica
- Resposta de frequência CC a 4.000 Hz
- ±1% de não linearidade
- Faixa de temperatura de -40 ºC +100 ºC
Aplicações
- Uso geral
- Teste de impacto e choque
- Monitoramento de vibrações
- Teste do motor
- Teste de veículo rodoviário
Características
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Encapsulamento do sensor Plug & Play
-
Tipo de acelerômetro MEMS de CC
-
Tipo de produto de sensor de vibração Acelerômetro MEMS
Recursos de configuração
-
Conexão Elétrica Cabo integral
Características elétricas
-
Saída de aceleração zero (mV) ±20
-
Tensão de Excitação (VDC) 2 – 15
-
Tensão de saída em escala completa (VDC) ±.2
Características do sinal
-
Resposta de frequência (Hz) 0-150 a 0-5000
Características do corpo
-
Material do produto primário Aço Inoxidável
-
Peso do Produto 12 g [ .42 oz ]
-
Número de eixos de detecção Uniaxial
Acessório mecânico
-
Sensor Mount Type Stud
Condições de uso
-
Intervalo amplo de temperatura de operação -40 – 100 °C [ -40 – 212 °F ]
Operação/Aplicação
-
Tipo de saída CC
Normas da indústria
-
Classificação IP IP66
Outro
-
Não linearidade (FSO) (%) ±1
-
Faixa de aceleração (±) (g) 5, 10, 25, 50, 100, 250, 500, 1000, 2500, 5000, 10000
-
Sensibilidade (mV/g) 8
Número de referência
-
Número interno da TE CAT-PPA0021
Materiais relacionados
Fichas de dados e páginas de catálogo
- EGCS_D0_D1S_Accelerometer Inglês
