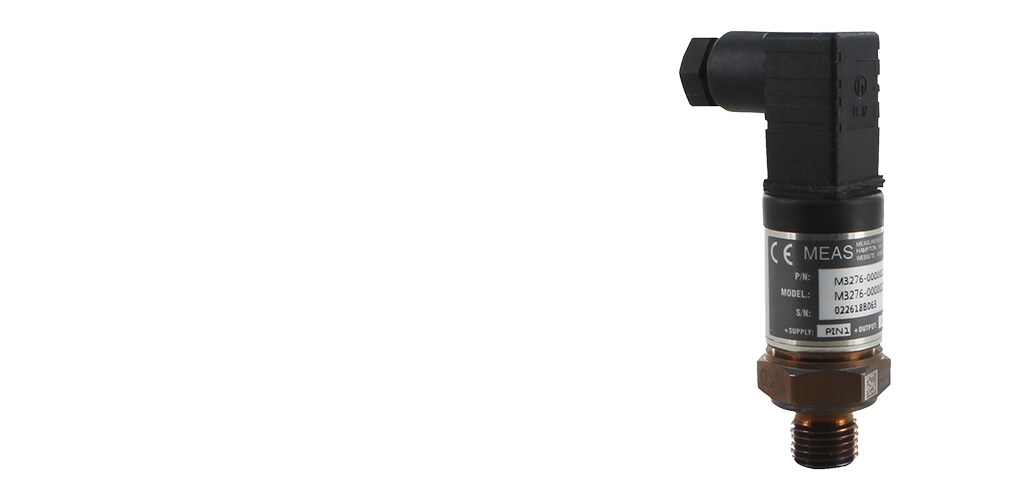

Transdutor de pressão industrial compacto

MEAS M3200

O transdutor de pressão industrial e compacto da Série M3200, com saída analógica ou digital, é adequado para medição de pressão líquida ou gasosa, mesmo para meios difíceis, como água contaminada, vapor e fluidos levemente corrosivos.

Mais Menos

Ficha técnica |
Ficha Técnica|

Características do Produto

Intervalo amplo de temperatura de operação (°C): -40 – 105, -40 – 125
Intervalo amplo de temperatura de operação (°F): -40 – 221, -40 – 257
Faixa de pressão de prova : Avaliado por 2X
Pressure Sensor Type : Industrial Pressure Transducer
Tipo de pressão : Medição, Componente
Pressão (bar): 400, 4, 9, 250, 16, 350, 10, 300, 17, 25, 14, 20, 70, 7, 200
Pressão (psi): 100, 290.07, 250, 5800, 4351, 360, 14, 2900, 58, 145, 145.03, 3000, 101.52, 130, 232, 150, 1000, 5000, 200, 3625

Disponivel de

Produto	Código da peça da TE	Documentos	Pressão	Tipo de pressão	Supply Voltage Range	Output Signal Type	Intervalo amplo de temperatura de operação	Conexão Elétrica	Ajuste	Conformidade com ELV da UE
PRESS XDCR M323D-000004-03KPG	20014203-15	3D PDF	200 bar	Medição	5 V	.5 – 4.5 V	-40 – 125 °C	Conector M12	7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH	-
PRESS XDCR M32JM-00010B-007BG	20014203-06	3D PDF	7 bar	Medição	2.7 – 5 V	24-bitADCI2C	-40 – 105 °C	Cabo 1 m	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M325D-01000B-400BG	20010085-64	3D PDF	400 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Conector M12	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M3259-000005-200PG	20013569-00	3D PDF	14 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Packard B	1/4-18 NPT	-
PRESS XDCR M3256-00000B-010BG	20010083-00	3D PDF	10 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M3256-00000B-016BG	20010084-00	3D PDF	16 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M32JM-000105-350BG	20010085-86	3D PDF	350 bar	Medição	2.7 – 5 V	24-bitADCI2C	-40 – 105 °C	Cabo 1 m	1/4-18 NPT	-
PRESS XDCR M3234-00000B-007BG	20014203-04	3D PDF	7 bar	Medição	5 V	.5 – 4.5 V	-40 – 125 °C	Packard A	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M3276-000005-250BG	20010085-04	3D PDF	250 bar	Medição	12 – 30 V	0 – 10 V	-40 – 125 °C	Forma C com Conector de acoplamento	1/4-18 NPT	-
PRESS XDCR M325D-01000B-300BG	20010085-07	3D PDF	300 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Conector M12	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M3259-000005-100PG	20013568-00	3D PDF	7 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Packard B	1/4-18 NPT	-
PRESS XDCR M3256-000005-400BG	20007980-00	3D PDF	400 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	1/4-18 NPT	-
PRESS XDCR M3256-01000B-250BG	20010081-00	3D PDF	250 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M3276-01000B-250BG	20010085-03	3D PDF	250 bar	Medição	12 – 30 V	0 – 10 V	-40 – 125 °C	Forma C com Conector de acoplamento	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M32JM-000105-100PG	20006465-00	3D PDF	7 bar	Medição	2.7 – 5 V	24-bitADCI2C	-40 – 105 °C	Cabo 1 m	1/4-18 NPT	-
PRESS XDCR M32JM-00010B-200BG	20010085-70	3D PDF	200 bar	Medição	2.7 – 5 V	24-bitADCI2C	-40 – 105 °C	Cabo 1 m	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M3234-000005-250PG	20010029-00	3D PDF	17 bar	Medição	5 V	.5 – 4.5 V	-40 – 125 °C	Packard A	1/4-18 NPT	-
PRESS XDCR M3256-00000B-004BG	20010085-87	3D PDF	4 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M323M-00000P-070BG	20014203-10	3D PDF	70 bar	Medição	4.75 – 5.25 V	.5 – 4.5 V	-40 – 105 °C	Cabo 1 m	7/16 20UNF Female SAE J513 STRT THD W/ INT Valve Depressor	-
PRESS XDCR M3256-000005-009BC	20010085-77	3D PDF	9 bar	Componente	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	1/4-18 NPT	-
PRESS XDCR M323D-000005-05KPG	20010085-82	3D PDF	350 bar	Medição	5 V	.5 – 4.5 V	-40 – 125 °C	Conector M12	1/4-18 NPT	-
PRESS XDCR M3289-000004-05KPG	20012880-00	3D PDF	350 bar	Medição	8 – 30 V	1 – 5 V	-40 – 125 °C	Packard B	7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH	-
PRESS XDCR M325M-00000E-010BG	10218853-00	3D PDF	10 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Cabo 1 m	1/4-19 BSPT	-
PRESS XDCR M3256-00000E-010BG	10219838-00	3D PDF	10 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	1/4-19 BSPT	-
PRESS XDCR M3256-00000E-020BG	10219839-00	3D PDF	20 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	1/4-19 BSPT	-
PRESS XDCR M3254-000004-150PG	20008396-00	3D PDF	10 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Packard A	7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH	-
PRESS XDCR M325M-000005-100PG	20010080-00	3D PDF	7 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 105 °C	Cabo 1 m	1/4-18 NPT	-
PRESS XDCR M323M-00000P-017BG	20014203-09	3D PDF	17 bar	Medição	4.75 – 5.25 V	.5 – 4.5 V	-40 – 105 °C	Cabo 1 m	7/16 20UNF Female SAE J513 STRT THD W/ INT Valve Depressor	-
PRESS XDCR M325M-000005-01KPG	20014203-11	3D PDF	70 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 105 °C	Cabo 1 m	1/4-18 NPT	-
PRESS XDCR M325M-000005-250PG	20014203-12	3D PDF	17 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 105 °C	Cabo 1 m	1/4-18 NPT	-
PRESS XDCR M325M-00000P-250PG	20014203-14	3D PDF	17 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 105 °C	Cabo 1 m	7/16 20UNF Female SAE J513 STRT THD W/ INT Valve Depressor	-
PRESS XDCR M325M-000005-016BG	20004647-00	3D PDF	16 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 105 °C	Cabo 1 m	1/4-18 NPT	-
PRESS XDCR M323M-000004-070BG	20014203-08	3D PDF	70 bar	Medição	4.75 – 5.25 V	.5 – 4.5 V	-40 – 105 °C	Cabo 1 m	7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH	-
PRESS XDCR M32JM-00010B-350BG	20010085-72	3D PDF	350 bar	Medição	2.7 – 5 V	24-bitADCI2C	-40 – 105 °C	Cabo 1 m	G1/4 JIS B2351 WITH NBR O RING	-
PRESS XDCR M323M-00000E-010BG	10218849-00	3D PDF	10 bar	Medição	5 V	.5 – 4.5 V	-40 – 125 °C	Cabo 1 m	1/4-19 BSPT	-
PRESS XDCR M3256-00000E-007BG	10219837-00	3D PDF	7 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 125 °C	Forma C com Conector de acoplamento	1/4-19 BSPT	-
PRESS XDCR M32JM-00000E-010BG	20003318-00	3D PDF	10 bar	Medição	2.7 – 5 V	14 bit ADC	-40 – 125 °C	Cabo 1 m	1/4-19 BSPT	-
PRESS XDCR M325P-00000E-025BG	20004013-00	3D PDF	25 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 105 °C	Cabo 5 m	1/4-19 BSPT	-
PRESS XDCR M3234-000005-100PG	20006464-00	3D PDF	7 bar	Medição	5 V	.5 – 4.5 V	-40 – 125 °C	Packard A	1/4-18 NPT	-
PRESS XDCR M323M-000004-017BG	20014203-07	3D PDF	17 bar	Medição	5 V	.5 – 4.5 V	-40 – 125 °C	Cabo 1 m	7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH	-
PRESS XDCR M325M-00000P-01KPG	20014203-13	3D PDF	70 bar	Medição	9 – 30 V	4 – 20 mA	-40 – 105 °C	Cabo 1 m	7/16 20UNF Female SAE J513 STRT THD W/ INT Valve Depressor	-

Visão geral

O transdutor de pressão industrial compacto M3200 está disponível com sinais de saída analógica ou digital e de temperatura.

A cavidade do transdutor de pressão industrial compacto da série M3200 é usinada com base em uma peça sólida de aço inoxidável de 17-4PH. A versão padrão inclui uma rosca de cano NPT de 1/4 permitindo um sistema vedado à prova de vazamento. Com excelente durabilidade, não há anéis de vedação o-ring, soldas nem orgânicos expostos à mídia de pressão. Com tecnologia própria Microfused da TE, derivada de aplicações aeroespaciais exigentes, emprega extensômetros de silício piezorresistivo microusinados fundidos com vidro de alta temperatura a um diafragma de aço inoxidável. Esta abordagem alcança a compatibilidade de mídia de forma simples e elegante, ao mesmo tempo em que fornece um sensor excepcionalmente estável sem as junções P-N de sensores microusinados convencionais. Este sensor de pressão é voltado para OEM industriais e comerciais para aplicações de médio a alto volume. As configurações padrão são adequadas para muitas aplicações. As faixas de pressão estão disponíveis de 0-100 a 5.000 PSI (0-7 bar a 0-350 bar). Existem cinco sinais de saída analógicos padrão disponíveis, bem como uma pressão digital de 14 bits com saída de temperatura de 11 bits. Entre em contato com nossa equipe de vendas para suas necessidades de personalização.

-40°C

Temperatura de operação mínima

125°C

Temperatura de operação máxima (exceto cabo; 105 °C máx.)

Vantagens

Uma peça de aço inoxidável 17-4

Pressão digital de 14 bits e saída de temperatura ou saída analógica mV/amplificada

± 1,5% de precisão de extensão
Compacto

Personalizável

À prova d'água
Em conformidade com a CE

Aplicações

Bombas e compressores

Sistemas hidráulicos/pneumáticos

Sistemas de teste automotivo

Gestão de Energia e Água

Pressão do gás médico

Detecção de Vazamento

Sistemas de medição remota

Medições gerais de pressão

Faixas de pressão padrão

Alcance (psi)	Alcance (bar)	Medidor/composto
0 a 100	0 a 7	•
0 a 250	0 a 17	•
0 a 500	0 a 35	•
0 a 1.000	0 a 70	•
0 a 2.500	0 a 170	•
0 a 5.000	0 a 350	•
*Entre em contato com o fabricante para solicitar faixas de pressão fora do padrão.

Whitepaper

Tornando os sistemas AVAC mais eficientes e confiáveis com sensores (inglês)

Whitepaper

Transdutores analógicos e digitais – as vantagens de ambos (inglês)

Perguntas frequentes

Perguntas Frequentes

P: Que tipos de conexões de processo estão disponíveis para transdutores de pressão?

R: A TE Connectivity (TE) oferece várias conexões padrão, normalmente rosqueadas. Embora nossas configurações padrão estejam disponíveis, configurações personalizadas também são possíveis para aplicações OEM. As conexões rosqueadas estão disponíveis em conexões macho e fêmea e podem ser projetadas com vedação cônica, anel de vedação O-ring ou vedações metal-metal. Faixas de pressão mais altas exigem que a conexão também seja classificada para a pressão. Entre em contato com a fábrica para disponibilidade.

Tipos de rosca comuns: NPT, SAE / UNF, BSP, Metric

P: Que tipos de interfaces elétricas estão disponíveis nos transdutores de pressão?

R: A interface elétrica depende do produto selecionado. Certos produtos, devido a serviços para áreas classificadas ou classificações de IP, exigem conexões elétricas específicas. A TE Connectivity (TE) fabrica transdutores de pressão com conectores integrais, conectores em linha e opções de cabos. Projetos padrão e personalizados estão disponíveis.

Tipos de conexão elétrica: Conector Packard, Forma C com Conector de Acoplamento, Forma C sem Conector de Acasalamento, Cabo

P: Qual é a diferença entre transdutores analógicos e digitais?

R: Os transdutores analógicos e digitais são mundos à parte em suas tecnologias, interfaces, sinais de saída e na terminologia usada para descrever e especificar sua operação. Baixe nosso whitepaper "Transdutores Analógicos e Digitais - as Vantagens de Ambos" para conhecer mais vantagens dos transdutores digitais e analógicos.

P: Para que são usados os sensores em sistemas AVACR?

R: Os sistemas AVAC tradicionais usavam sensores de pressão e temperatura para controlar operações básicas, como ligar ou desligar e abrir ou fechar válvulas ou respiros. Uma vez que os sistemas AVAC evoluíram para serem mais eficientes, as capacidades de sensoriamento avançaram para incluir fluxo de refrigerante variável, motores e sopradores de velocidade variável, válvulas de expansão eletrônica e muitas outras metodologias de controle para ajustar o sistema e minimizar o uso geral de energia. Baixe nosso whitepaper "A importância de sensores de pressão em sistemas AVACR" para saber mais.

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

Pressure Sensor Type Industrial Pressure Transducer
Tipo de pressão Medição, Componente

Recursos de configuração

Conexão Elétrica Conector M12, Cabo 1 m, Cabo 5 m, Packard A, Forma C com Conector de acoplamento, Packard B

Características elétricas

Supply Voltage Range (V) 2.7 – 5, 4.75 – 5.25, 5, 8 – 30, 9 – 30, 12 – 30

Características do corpo

Material da porta 17-4PH

Dimensões

Altura do produto (mm) 48.26, 51,56, 56.64, 58.42
Altura do produto (in) 1.9, 2.03, 2.23, 2.3
Tamanho da cabeça da porca sextavada (pela parte plana) 22.2 mm [ .875 in ]

Condições de uso

Intervalo amplo de temperatura de operação (°C) -40 – 105, -40 – 125
Intervalo amplo de temperatura de operação (°F) -40 – 221, -40 – 257

Operação/Aplicação

Faixa de pressão de prova Avaliado por 2X
Pressão (bar) 4, 7, 9, 10, 14, 16, 17, 20, 25, 70, 200, 250, 300, 350, 400
Pressão (psi) 14, 58, 100, 101.52, 130, 145, 145.03, 150, 200, 232, 250, 290.07, 360, 1000, 2900, 3000, 3625, 4351, 5000, 5800
Output Signal Type 4 – 20 mA, 24-bitADCI2C, .5 – 4.5 V, 14 bit ADC, 1 – 5 V, 0 – 10 V
Precisão de pressão ±0.25% FSO

Outro

Opções de sensor Etiqueta adesiva, Sem Snubber, Snubber
Ajuste G1/4 JIS B2351 WITH NBR O RING, 7/16 20UNF Female SAE J513 STRT THD W/ INT Valve Depressor, 7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH, 1/4-19 BSPT, 1/4-18 NPT

Número de referência

Número interno da TE CAT-PTT0068
