Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

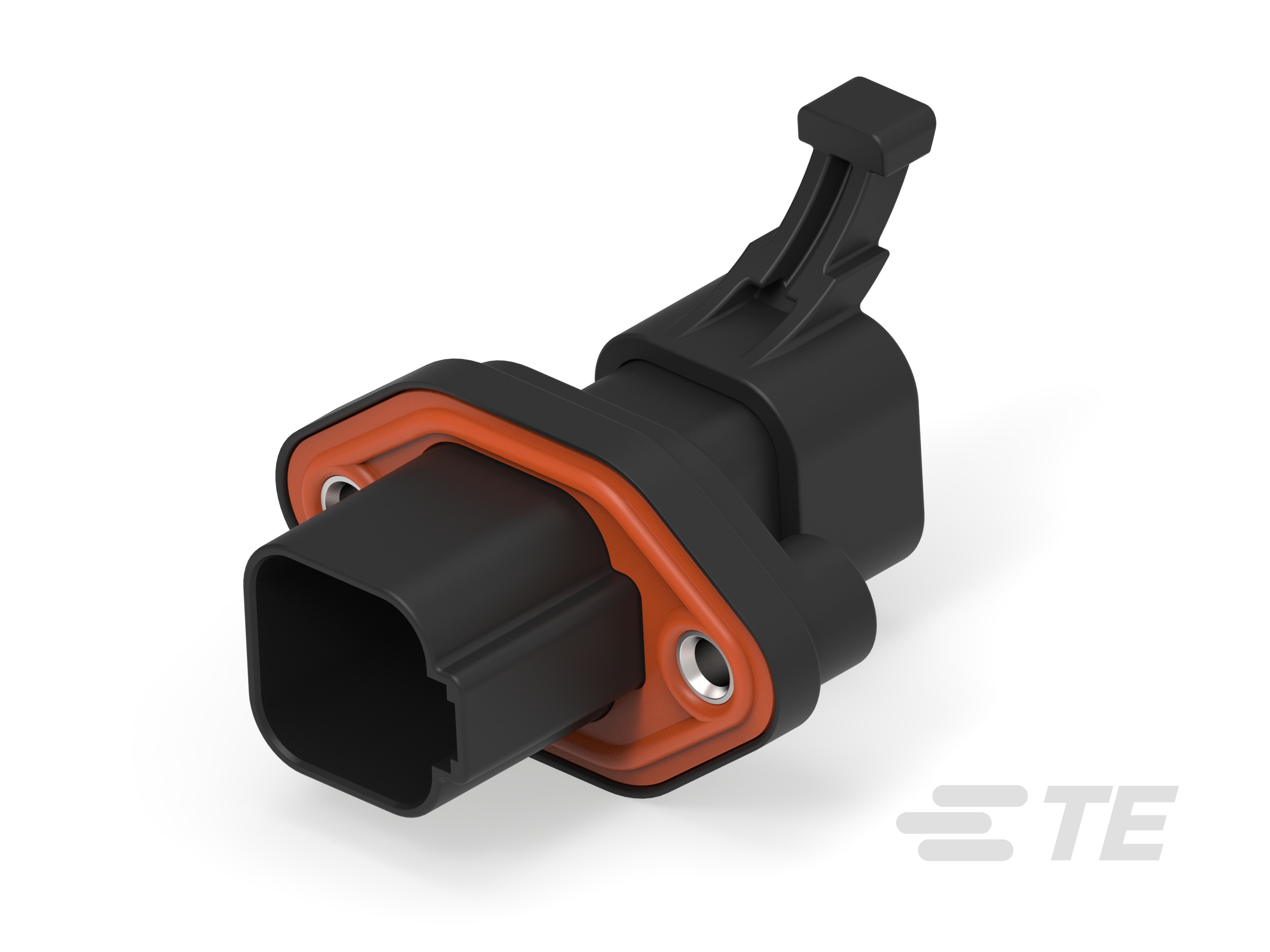

• Forma do conector e invólucro : Retangular

• Selável : Sim

• Conector misto e híbrido : Não

• Recurso de bloqueio primário : Integrado ao alojamento

• Conector e contato terminam para : Fio e cabo

• Tipo de conector e invólucro : Alojamento para terminais machos

• Sistema de conectores : Fio a Fio

• Número de posições : 6

• Posição da Cavidade vazia : 0

• Número de linhas : 2

• Tensão de operação (VDC): 250

• Arquitetura de tensão nominal (V): 250

• Tensão de operação (VAC): 250

• Cor do produto primário : Preto

• Ângulo de saída do cabo : 180°

• Tamanho do contato : Tamanho 16

• Diâmetro do pino compatível : 1.59 mm [ .063 in ]

• Tipo de contato : Pino

• Corrente de contato nominal (máx) (A): 13

• Tipo de alinhamento de compatibilidade : Polarizada

• Alinhamento de compatibilidade : Com

• Tipo de montagem do conector : Montagem em painel

• Garantia da posição do terminal : Sim

• Alívio de tensão : Adicionar por acessório

• Inclinação da linha central : 3.81 mm [ .15 in ]

• Material do invólucro : PA GF

• Altura do conector : 54.74 mm [ 2.155 in ]

• Faixa de diâmetro de isolamento compatível : 1.35 – 3.05 mm [ .053 – .12 in ]

• Espaçamento entre linhas : 4.45 mm [ .175 in ]

• Largura do produto : 30.99 mm [ 1.22 in ]

• Comprimento do produto : 64.9 mm [ 2.555 in ]

• Intervalo amplo de temperatura de operação : -55 – 125 °C [ -67 – 257 °F ]

• Temperatura de operação (máx) : 125 °C [ 257 °F ]

• Aplicação do circuito : Energia

• Compat�vel com produtos do padr�o/ag�ncia : SAE J2030

• Classificação IP : IP68, IP6K9K

• Classificação de inflamabilidade UL : Teste de chama de 12mm por UL-94 padrão

• Método de embalagem : Caixa

• Quantidade de embalagem : 96
