Versatilidade USB
Os conectores micro USB da TE estão disponíveis em uma variedade de opções de design, incluindo receptáculos à prova de respingos como este. Aqui está uma breve visão geral dos tipos e opções a considerar ao projetar para micro USB 2.0.
Nossos conectores micro USB são bem conhecidos por sua confiabilidade, robustez e versatilidade de sistema em atender a todos as aplicações USB. O sistema USB da TE é uma tecnologia completa de interconexão para dispositivos de E/S, e tem muitas variantes disponíveis, incluindo soldagem tipo DIP, soldagem SMT, montagem padrão, montagem invertida e montagem média.
O USB (Universal Serial Bus – Barramento serial universal) é um produto padrão controlado pelo USB Implementer's Forum. O USB é caracterizado pela adoção generalizada do mercado e consiste em vários fatores de forma para acomodar diferentes requisitos de dispositivos. As séries de micro USB são usadas principalmente em dispositivos móveis, e são as menores séries de conectores da família USB. Os conectores USB da TE combinam recursos de dados de alta velocidade e uma função de carregamento em um conector.
Tipos de plugue e receptáculo
Tipos de acoplamento
Plugues A e B; Receptáculos B e AB
Os plugues tipo A são normalmente usados para conexão com dispositivos "mestres". Os plugues tipo B são usados para conexões a dispositivos "escravos". O dispositivo em si possui um receptáculo que pode aceitar apenas plugues tipo B (escravo) ou plugues tipo A e Tipo B (o dispositivo pode funcionar como mestre ou escravo). Esse receptáculo é chamado de receptáculo AB.
Tipo de soldagem
Tecnologia de montagem de solda (SMT)
Os receptáculos do tipo DIP (Dual In-Line Package – Acondicionamento duplo em linha) possuem duas ou quatro pernas de solda através do orifício que fornecem força adicional ao conector. Elas impedem que o conector seja arrancado da placa se uma força excepcionalmente grande for aplicada ao conector (por exemplo, quando o dispositivo é deixado cair com um plugue inserido).
Tipo de montagem
Padrão versus montagem média
Um conector micro USB tem uma altura de 2,51 mm. Com montagem padrão em placa, essa altura é estabelecida; no entanto, afundar o conector na placa pode reduzir a altura na aplicação final. Esse tratamento cria uma montagem média. Dependendo dos requisitos, a montagem média pode atingir várias alturas.
Montagem invertida
O plugue micro USB sempre precisa ser conectado a dispositivos com o logotipo USB voltado para o usuário. Os tipos invertidos permitem a montagem no lado oposto da placa, mantendo a direção de inserção do plugue ainda correta. Essa funcionalidade é alcançada invertendo a interface de acoplamento. A montagem invertida está disponível tanto nos tipos de montagem invertida padrão (de placa) quanto montagem média invertida.
Flange versus sem flange

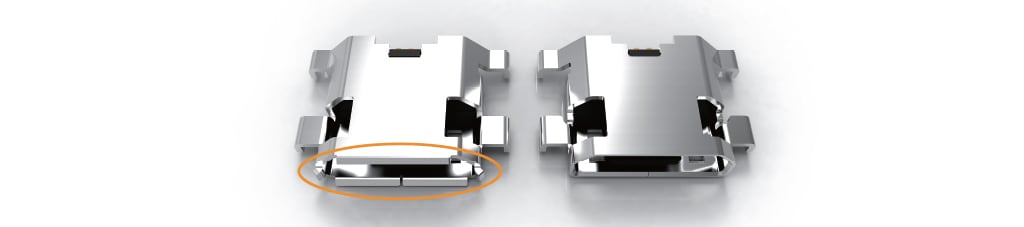

Micro USB com flange (circulado em laranja) versus receptáculo sem flange

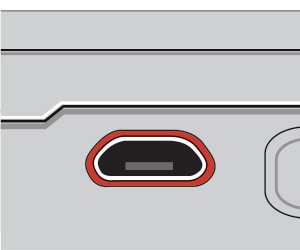

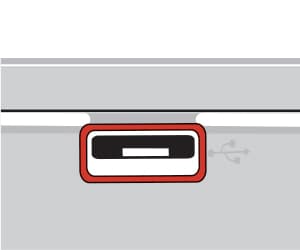

Com flange
Aparência do conector micro USB
O conector micro USB com flange deixa um espaço entre o conector e a tampa do telefone. O espaço permite a entrada de poeira, e, do ponto de vista estético, é menos desejável.

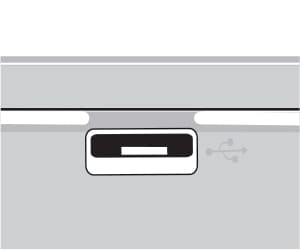

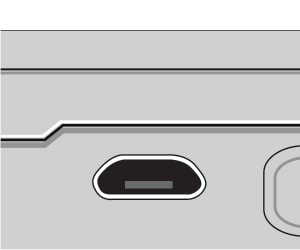

Sem flange
Aparência do conector micro USB
O conector micro USB sem flange parece melhor em combinação com a tampa. A função do flange é exercida pela cápsula.

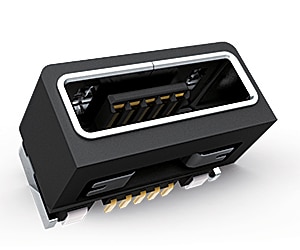

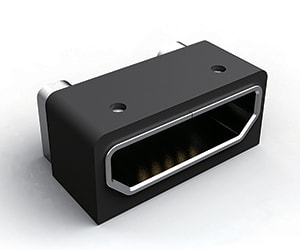

À prova de respingos
Vedação
Proteção adicionada para seus dispositivos
É possível usar vedação axial ou vedação radial na tampa do dispositivo. O material de vedação à prova de respingos está por toda a parte externa da tampa. Também pode ser aplicada vedação à prova d'água.
