M3254-000004-150PG

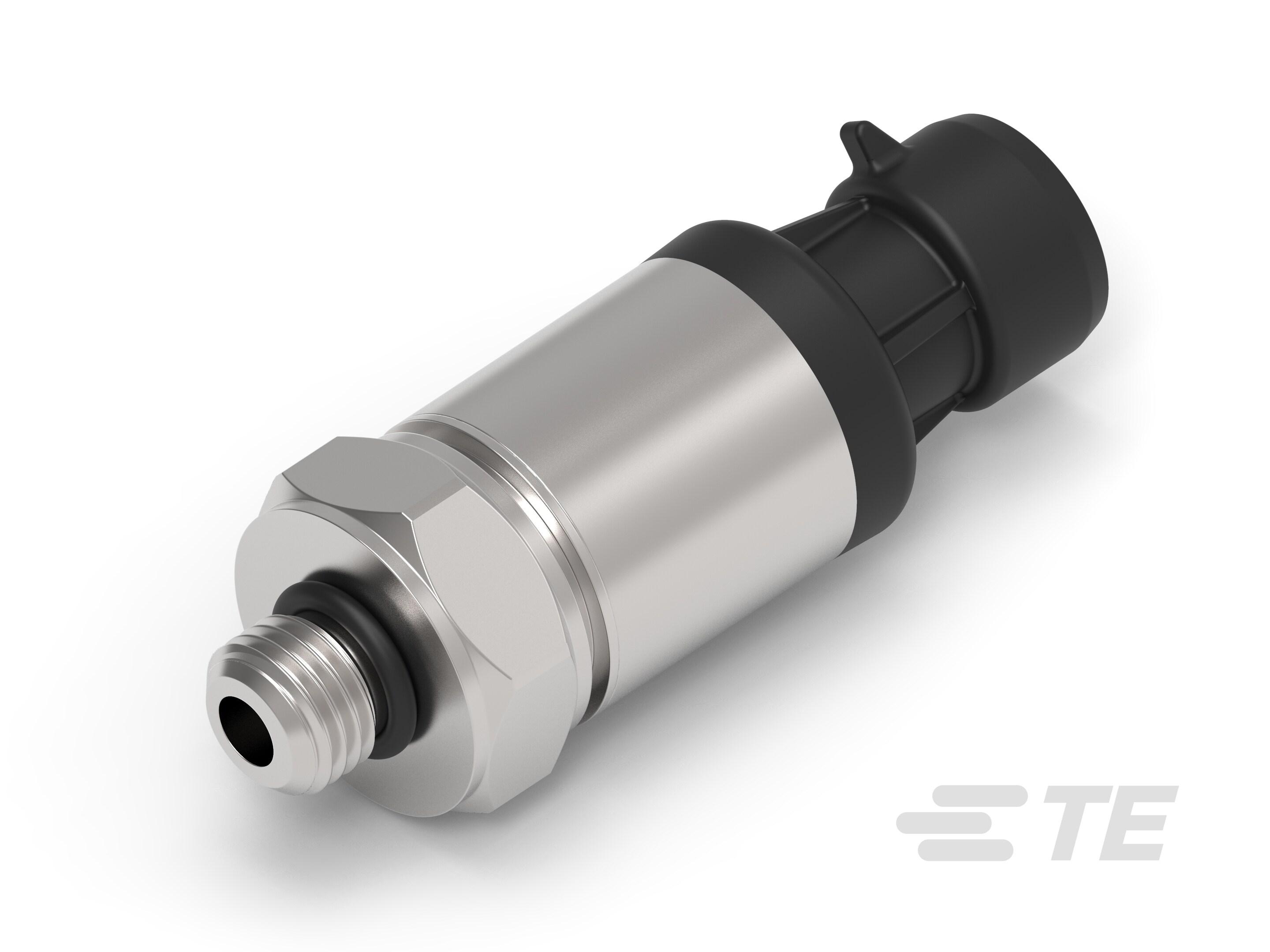

Industrial Pressure Transducer, Gauge, 4 – 20 mA Output Signal Type, 2X Rated Proof Pressure Range, MEAS M3200
M3254-000004-150PG
Industrial Pressure Transducer, Gauge, 4 – 20 mA Output Signal Type, 2X Rated Proof Pressure Range, MEAS M3200
-
- MEAS
- MEAS M3200
- Número interno da TE: 20008396-00
- Descrição interna da TE: PRESS XDCR M3254-000004-150PG
- Todos Transdutor de pressão industrial compacto (41)
-
Intervalo amplo de temperatura de operação : -40 – 125 °C [ -40 – 257 °F ]
-
Tamanho da cabeça da porca sextavada (pela parte plana) : 22.2 mm [ .875 in ]
-
Ajuste : 7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH
-
Pressão : 10 bar [ 150 psi ]
-
Precisão de pressão : ±0.25% FSO
Documentos
Arquivos CAD
-
Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
- 3D PDF 3D_CVM_CVM_20008396-00_H.pdf 3D
- Modelo de visualização do cliente ENG_CVM_CVM_20008396-00_H.2d_dxf.zip Inglês
- ENG_CVM_CVM_20008396-00_H.3d_igs.zip Inglês
- ENG_CVM_CVM_20008396-00_H.3d_stp.zip Inglês
Fichas de dados e páginas de catálogo
- M3200 Pressure Transducer ENG_DS_M3200_A20.pdf Inglês
