Name: AS16,PLUG ASSY,HT,04P,E SEAL,CODE C
Brand: AMP

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Características do tipo do produto

Forma do conector e invólucro : Retangular
Conector misto e híbrido : Não
Tipo de conector e invólucro : Alojamento para terminais fêmeas
Sistema de conectores : Fio a Fio
Selável : Sim
Recurso de bloqueio primário : Integrado ao alojamento
Conector e contato terminam para : Fio e cabo

Recursos de configuração

Posição da Cavidade vazia : 0
Número de posições : 4
Número de linhas : 2

Características elétricas

Tensão de operação (VDC): 250
Tensão de operação (VAC): 250
Arquitetura de tensão nominal (V): 12

Características do corpo

Ângulo de saída do cabo : 180°
Cor do produto primário : Cinza
Código do conector : C

Recursos de contato

Tipo de contato : Soquete
Tamanho do contato : 1.6mm
Diâmetro do pino compatível : 1.6 mm [ .062 in ]

Acessório mecânico

Alinhamento de compatibilidade : Com
Tipo de alinhamento de compatibilidade : Chaveado
Garantia da posição do terminal : Sim
Alívio de tensão : Adicionar por acessório
Tipo de montagem do conector : Montagem de cabos (suspensão livre)

Características da habitação

Material do invólucro : PBT GF
Inclinação da linha central : 5.3 mm [ .209 in ]

Dimensões

Altura do conector : 26.8 mm [ 1.055 in ]
Comprimento do produto : 36.7 mm [ 1.445 in ]
Largura do produto : 25.33 mm [ .997 in ]
Espaçamento entre linhas : 4.5 mm [ .177 in ]

Condições de uso

Temperatura de operação (máx) : 150 °C [ 302 °F ]
Intervalo amplo de temperatura de operação : -40 – 150 °C [ -40 – 302 °F ]

Normas da indústria

Classificação de inflamabilidade UL : UL 94V-0
Classificação IP : IP67

Características da embalagem

Método de embalagem : Tubo

Outro

Útil : Sim
Garantia de Posição do Conector capaz : Sim

2320934-3

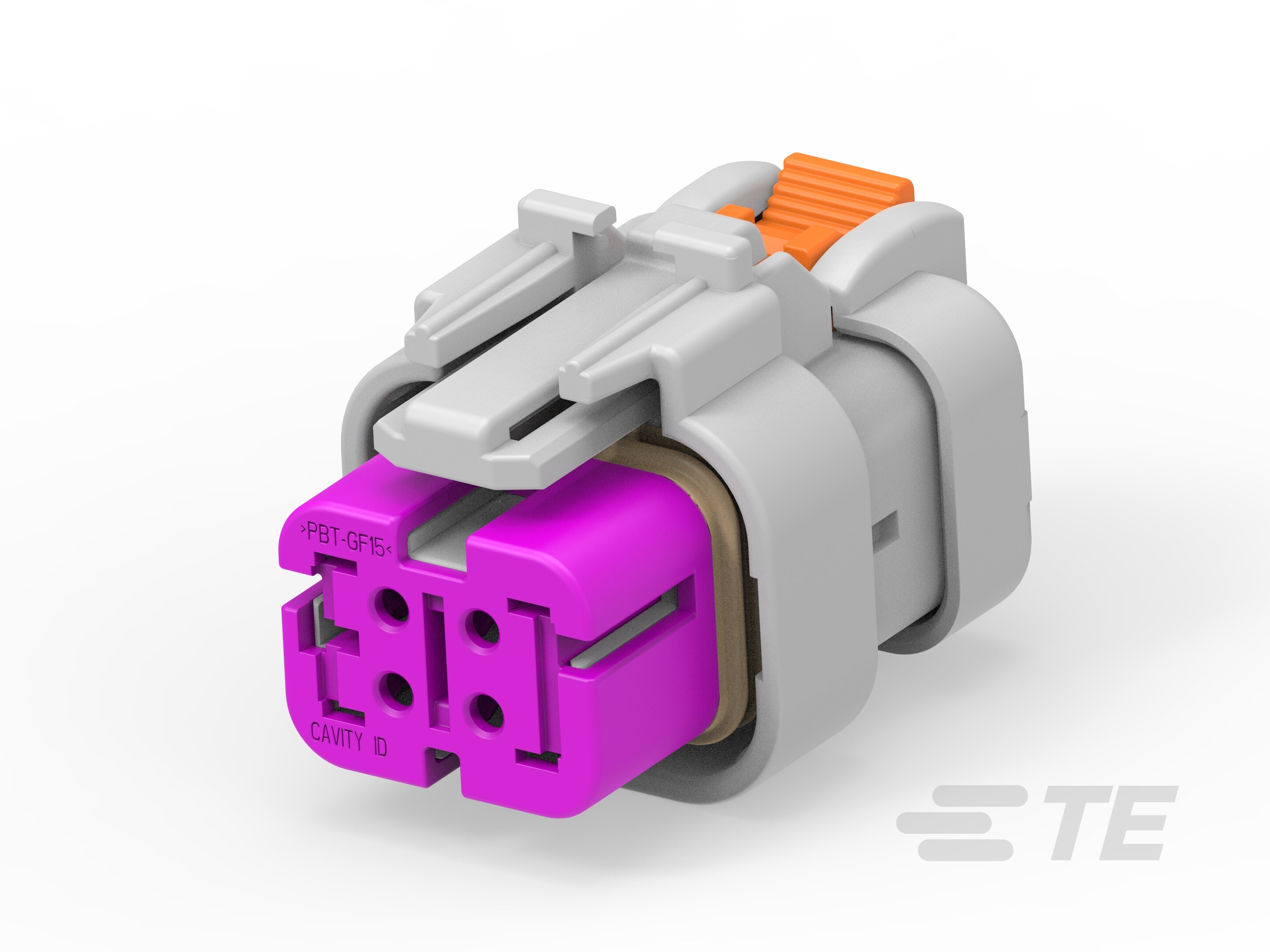

4 Position Housing, Housing for Female Terminals, Wire-to-Wire, 5.3 mm [.209 in] Centerline, Sealable, Gray, Wire & Cable, AMPSEAL 16

2320934-3

4 Position Housing, Housing for Female Terminals, Wire-to-Wire, 5.3 mm [.209 in] Centerline, Sealable, Gray, Wire & Cable, AMPSEAL 16

Número de posições : 4

Tipo de conector e invólucro : Alojamento para terminais fêmeas

Diâmetro do pino compatível : 1.6 mm [ .062 in ]

Sistema de conectores : Fio a Fio

Inclinação da linha central : 5.3 mm [ .209 in ]
