Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

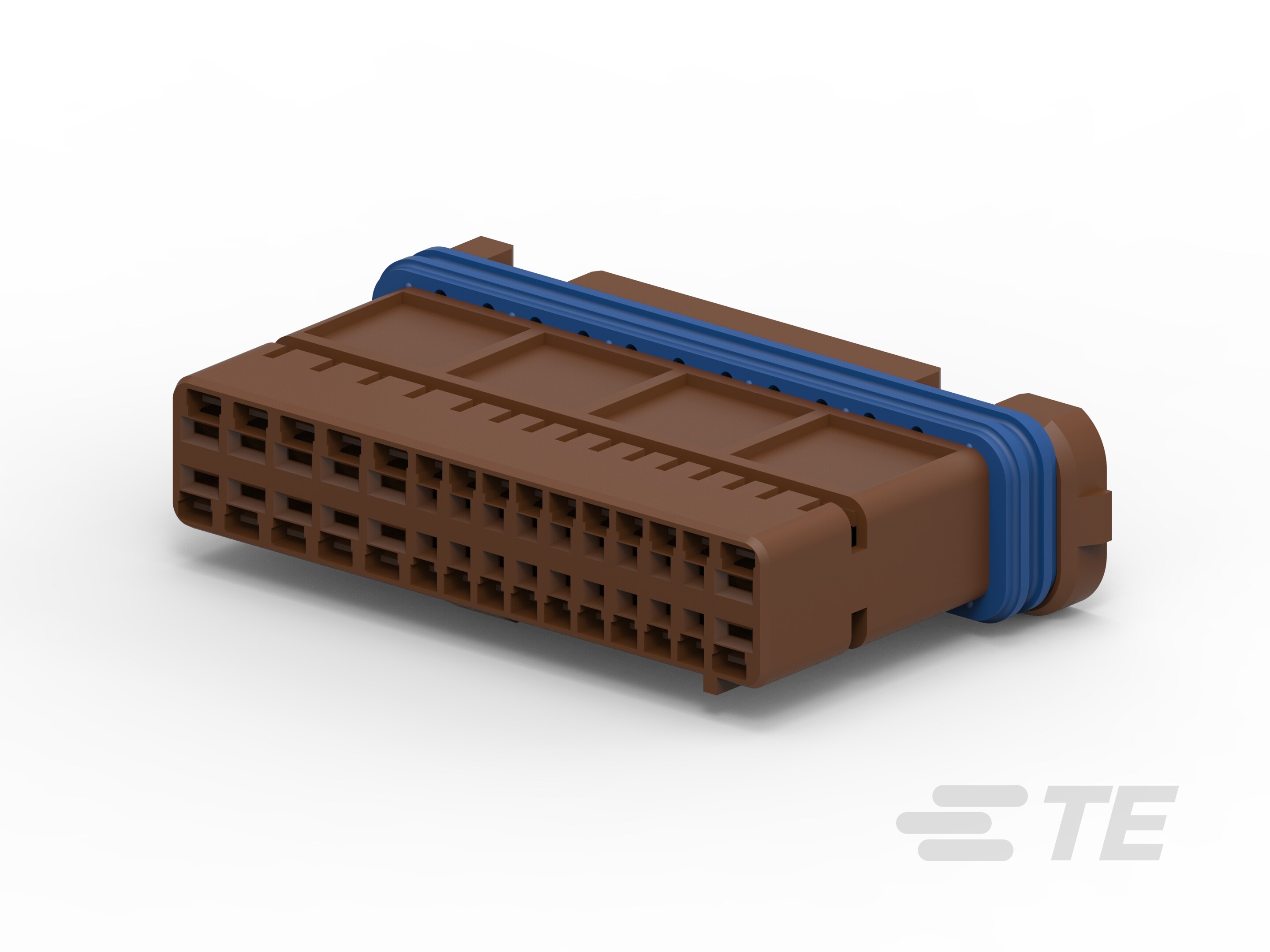

• Tipo de conector e invólucro : Alojamento para terminais fêmeas

• Forma do conector e invólucro : Retangular

• Selável : Sim

• Conector misto e híbrido : Não

• Sistema de conectores : Fio a Fio

• Recurso de bloqueio primário : No Terminal

• Número de posições : 30

• Número de linhas : 2

• Arquitetura de tensão nominal (V): 12

• Tensão de operação (VDC): 12

• Cor do produto primário : Preto

• Ângulo de saída do cabo : 180°

• Código do conector : B

• Tamanho do contato : .63mm, 1.5 mm

• Garantia da posição do terminal : Não

• Alívio de tensão : Sem

• Tipo de alinhamento de compatibilidade : Chaveado

• Alinhamento de compatibilidade : Com

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Inclinação da linha central : 2.54 mm [ .1 in ]

• Material do invólucro : PA GF

• Largura do produto : 12.3 mm [ .484 in ]

• Altura do conector : 48.8 mm [ 1.92 in ]

• Comprimento do produto : 30.1 mm [ 1.18 in ]

• Intervalo amplo de temperatura de operação : -40 – 130 °C [ -40 – 266 °F ]

• Temperatura de operação (máx) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120

• Temperatura de operação (máx) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248

• Classificação de inflamabilidade UL : UL 94HB

• Método de embalagem : Saco plástico

• Quantidade de embalagem : 1080
