Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

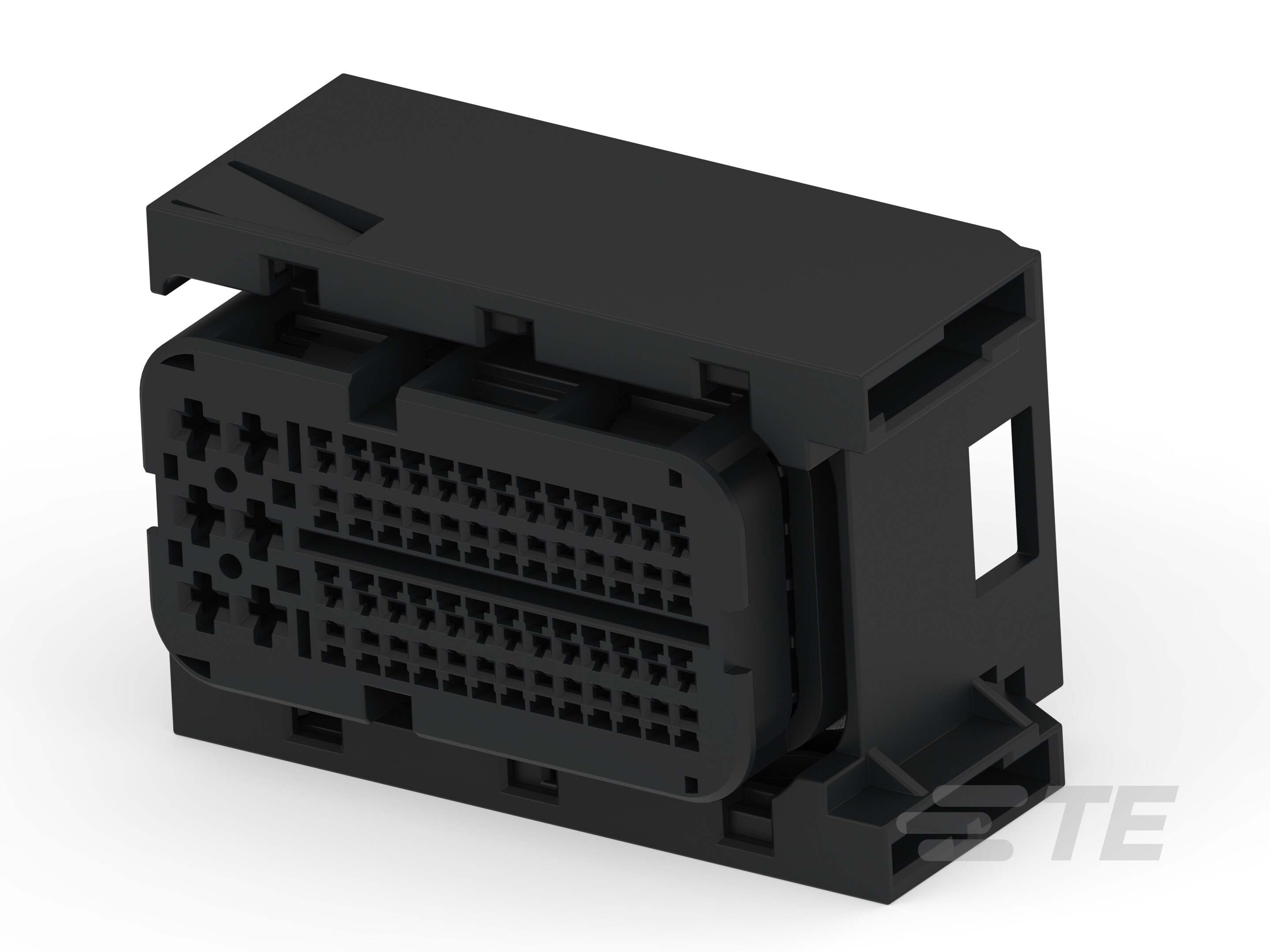

• Forma do conector e invólucro : Retangular

• Conector misto e híbrido : Sim

• Tipo de conector e invólucro : Alojamento para terminais fêmeas

• Sistema de conectores : Fio a placa

• Selável : Sim

• Recurso de bloqueio primário : Integrado ao alojamento

• Conector e contato terminam para : Fio e cabo

• Número de posições : 58

• Número de linhas : 4

• Tensão de operação (VDC): 14

• Ângulo de saída do cabo : 180°, 90°

• Cor do produto primário : Preto

• Tipo de contato : Receptáculo

• Tamanho do contato : 1.2mm, 2.8 mm

• Largura da guia compatível (mm): 1.2, 2.8

• Largura da guia compatível (in): .047, .11

• Alinhamento de compatibilidade : Com

• Tipo de alinhamento de compatibilidade : Ranhura guia

• Garantia da posição do terminal : Sim

• Alívio de tensão : Com

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Material do invólucro : PA GF

• Inclinação da linha central (mm): 2.5, 3, 5

• Inclinação da linha central (in): .1, .12, .2

• Altura do conector : 42 mm [ 1.65 in ]

• Comprimento do produto : 61.9 mm [ 2.43 in ]

• Largura do produto : 35.7 mm [ 1.4 in ]

• Espaçamento entre linhas : 3 mm [ .12 in ]

• Temperatura de operação (máx) : 125 °C [ 257 °F ]

• Intervalo amplo de temperatura de operação : -40 – 125 °C [ -40 – 257 °F ]

• Método de embalagem : Caixa

• Quantidade de embalagem : 156
