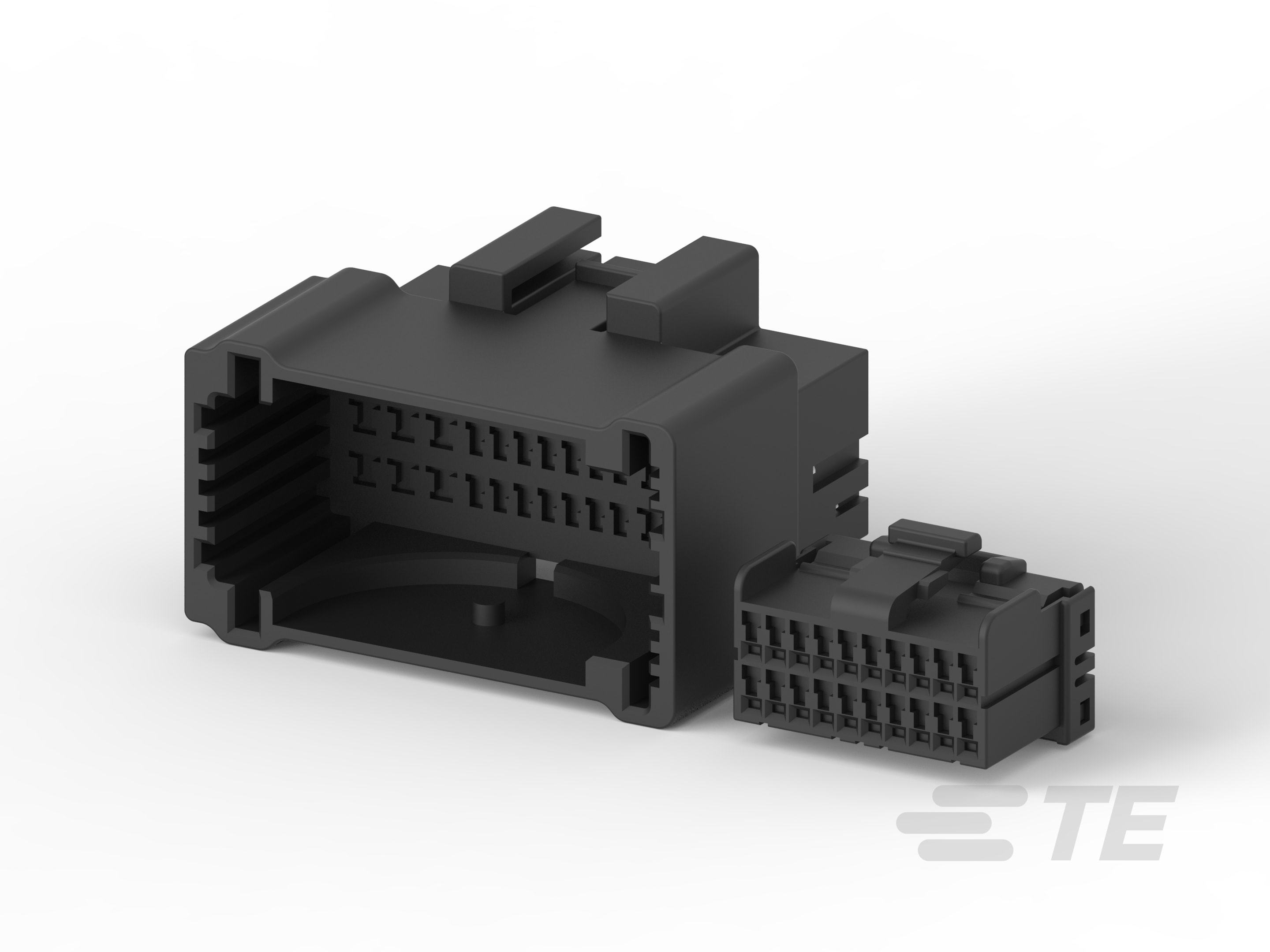

MULTILOCK, CARCAÇA DO CONECTOR

Sistema de conector Multilock

Mais Menos

Ficha Técnica|

Características do Produto

Sistema de conectores : Cabo a Painel, Fio a dispositivo, Fio a Fio, Fio a painel, Fio a placa
Número de posições : 2, 3, 4, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 24, 26, 31, 32, 33, 34, 36, 39, 40, 42, 45, 49, 51, 54, 56, 62, 76, 80
Tipo de conector e invólucro : Alojamento para terminais fêmeas, Alojamento para terminais machos
Inclinação da linha central (mm): 2, 2.2, 2.5, 2.54, 2.6, 3, 3.2, 3.4, 3.5, 3.51, 3.6, 3.8, 4, 4.2, 4.6, 5, 5.25, 5.4, 5.5, 5.6, 5.9, 6, 8, 8.5, 9.45
Inclinação da linha central (in): .079, .087, .09, .098, .1, .102, .118, .125, .134, .137, .138, .142, .15, .157, .165, .181, .196, .197, .206, .213, .217, .22, .232, .236, .315, .335, .372
Selável : Não, Sim

Disponivel de

Produto	Código da peça da TE	Documentos	Sistema de conectores	Número de posições	Tipo de conector e invólucro	Inclinação da linha central	Selável	Largura da guia compatível	Número de linhas	Cor do produto primário	Conector e contato terminam para	Corrente de contato nominal (máx)	Aplicação do circuito	Tipo de montagem do conector	Temperatura de operação (máx)	Arquitetura de tensão nominal	Garantia de Posição do Conector capaz	Recurso de bloqueio primário	Código do conector	Intervalo amplo de temperatura de operação
TAB CONN.NEW GEN.F.TRUCK	282993-2	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais machos	3.5 mm, 5.5 mm	Não	-	2	Preto	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 MLC CAP HSG 20P W-W	175652-2	Desenho do produto 3D PDF	Fio a Fio	20	Alojamento para terminais machos	2.5 mm	Não	1 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MULTILOCK PLUG 18P	173853-1	Desenho do produto 3D PDF	Fio a Fio	18	Alojamento para terminais fêmeas	5.9 mm	Não	1.8 mm	2	-	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MULTILOCK PLUG 14P	173852-1	Desenho do produto 3D PDF	Fio a Fio	14	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 H/D-3 PLUG HSG ASSY 24P	353029-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	24	Alojamento para terminais fêmeas	4.6 mm	Não	1 mm	3	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MULTILOCK PLUG 12P	173851-1	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W PLUG HSG 6P SGL	174923-2	Desenho do produto 3D PDF	Fio a Fio	6	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	1	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MULTILOCK PLUG 8P	173850-2	Desenho do produto 3D PDF	Fio a Fio	8	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W PLUG HSG 20P	174952-1	3D PDF	Fio a Fio	20	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC PLUG HSG 6P(D.B)	368539-1	Desenho do produto 3D PDF	Fio a Fio	6	-	-	Não	1.8 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
HYBRID MK-2 PLUG HSG ASSY 16P	917981-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	16	Alojamento para terminais fêmeas	3 mm	Não	1 mm	2	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W PLUG HSG 3P BLACK	174921-2	Desenho do produto 3D PDF	Fio a Fio	3	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	1	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
HYB SLD 36P PLUG ASSY	1743632-2	Desenho do produto 3D PDF	-	36	-	-	Sim	-	-	Preto	-	-	-	Montagem de cabos (suspensão livre)	-	-	-	-	A	-
HYBRID MK-2 PLUG HSG ASSY 12P	917975-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	12	Alojamento para terminais fêmeas	3 mm	Não	1 mm	2	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MULTILOCK PLUG HSG. 8 POS	282366-1	Desenho do produto 3D PDF	Fio a Fio	8	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Natural	Fio e cabo	6 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	No Terminal	Neutro	-30 – 105 °C
040 MLC CAP HSG 4P BLACK	174967-2	Desenho do produto 3D PDF	Fio a Fio	4	Alojamento para terminais machos	2.5 mm	Não	1 mm	1	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W PLUG	174922-2	Desenho do produto 3D PDF	Fio a Fio	4	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	1	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
HYB SLD 36P CAP HSG	1743636-2	Desenho do produto 3D PDF	Fio a Fio	36	Alojamento para terminais fêmeas	4 mm	Sim	1.6 mm	5	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-	Não	No Terminal	-	-40 – 120 °C
12 POS. 070 RCPT.HSG. & SEC.LO	284159-1	Desenho do produto 3D PDF	Fio a placa	12	Alojamento para terminais fêmeas	3.5 mm, 5 mm	Não	1.8 mm, 2.8 mm	2	Natural	Fio e cabo	7.5 A, 15 A, 35 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C	12 V, 24 V	Não	No Terminal	-	-30 – 105 °C
040 MLC II PLUG HSG ASSY 8P	175964-2	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	8	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 II SRS MK-II 24P PLUG ASSY	316371-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	24	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	3	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Não	Integrado ao alojamento	-	-40 – 120 °C
070 MLC PLUG 18P HSG	368544-1	Desenho do produto 3D PDF	Fio a Fio	18	-	-	Não	1.8 mm	2	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
040 II SRS MK-II 24P PLUG ASSY	316372-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	24	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	3	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Não	Integrado ao alojamento	-	-40 – 120 °C
FOG S/W 6P PLUG ASSY	1743184-1	Desenho do produto 3D PDF	Fio a Fio	6	Alojamento para terminais fêmeas	4 mm	Não	2.3 mm	2	Natural	Fio e cabo	-	Sinal	Montagem de cabos (suspensão livre)	105 °C	-	Não	Integrado ao alojamento	A	-30 – 105 °C
040 MULTILOCK CAP 12P	174058-2	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais machos	2.5 mm	Não	1 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 MULTILOCK PLUG 16P	174046-2	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	16	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 MLC II PLUG HSG ASSY 12P	175965-2	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	12	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W PLUG HSG 3P F/A	1-174921-1	Desenho do produto 3D PDF	Fio a Fio	3	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	1	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 MLC II PLUG HSG ASSY 20P	175967-2	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	20	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 MLC PLUG HSG 8P BLACK	174044-2	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	8	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
6POS PLUG HSG,.040 SERIES BLK	776204-2	Desenho do produto 3D PDF	Fio a placa	6	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	1	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	Integrado ao alojamento	-	-30 – 105 °C
MINI MLC CAP HSG ASSY 7P	2822344-1	Desenho do produto 3D PDF	Fio a Fio	7	Alojamento para terminais machos	2 mm	Sim	.8 mm	2	Verde	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	Integrado ao alojamento	-	-40 – 105 °C
090III 8P PLUG ASSY	936233-1	Desenho do produto 3D PDF	Fio a Fio	8	Alojamento para terminais fêmeas	4 mm	Não	2.3 mm	2	Verde	Fio e cabo	-	Sinal	Montagem de cabos (suspensão livre)	105 °C	-	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC PLUG HSG 6P SGL	368502-1	Desenho do produto 3D PDF	Fio a Fio	6	-	3.5 mm	Não	1.8 mm	1	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
040 MLC CAP HSG 2P GREEN	174057-4	Desenho do produto 3D PDF	Fio a Fio	2	Alojamento para terminais machos	2.6 mm	Não	1 mm	1	Verde	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
MINI MLC PLUG HSG ASSY 7P	2822343-1	Desenho do produto 3D PDF	Fio a Fio	7	Alojamento para terminais fêmeas	2 mm	Sim	8 mm	3	Verde	-	-	Energia	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	Integrado ao alojamento	-	-40 – 105 °C
070 SRS MLC PLUG HSG. 3 POS.	282627-1	Desenho do produto 3D PDF	Fio a Fio	3	Alojamento para terminais fêmeas	3.5 mm	Não	1 mm	1	Branco	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	Neutro	-30 – 105 °C
090III 14P PLUG ASSY	936199-1	Desenho do produto 3D PDF	Fio a Fio	14	Alojamento para terminais fêmeas	4 mm	Não	2.3 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C	-	Não	Integrado ao alojamento	-	-40 – 80 °C
090III 6P(D) PLUG ASSY	936268-1	Desenho do produto 3D PDF	Fio a Fio	6	Alojamento para terminais fêmeas	4 mm	Não	2.3 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C	-	Não	Integrado ao alojamento	-	-40 – 80 °C
.040 II MLC PLUG ASSY 10P	316988-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	10	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Não	Integrado ao alojamento	-	-40 – 120 °C
070MULTILOCK PLUG HSG. 2 POS	282365-1	Desenho do produto 3D PDF	Fio a Fio	2	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	1	Natural	Fio e cabo	6 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	No Terminal	Neutro	-30 – 105 °C
CONN.NEW GEN.F.TRUCK	282989-1	Desenho do produto 3D PDF	Fio a Fio	6	Alojamento para terminais fêmeas	3.5 mm, 5 mm	Não	1.8 mm	2	Branco	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	Neutro	-30 – 105 °C
2 pos 070 New Generation	284820-1	Desenho do produto 3D PDF	Fio a Fio	2	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	1	Branco	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	-	-30 – 105 °C
090III 18P PLUG ASSY	936204-1	3D PDF	Fio a Fio	18	-	4 mm	Não	2.3 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
090III 4P CAP ASSY	936238-1	Desenho do produto 3D PDF	Fio a Fio	4	Alojamento para terminais fêmeas	4 mm	Não	2.3 mm	1	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
16W DIAG RCPT HSG ASSY	953490-3	Desenho do produto 3D PDF	Fio a Fio	16	Alojamento para terminais fêmeas	4 mm	Não	1.5 mm	2	Verde	Fio e cabo	16 A	Energia	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	48 V	Não	Integrado ao alojamento	-	-40 – 100 °C
80P PLUG HSG ASSY FOR 120P ECU	178411-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	80	Alojamento para terminais fêmeas	3.6 mm	Sim	1 mm	4	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Não	Integrado ao alojamento	-	-40 – 120 °C
40P PLUG HSG ASSY FOR 120P ECU	178409-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	40	Alojamento para terminais fêmeas	3.6 mm	Sim	1 mm	4	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Não	Integrado ao alojamento	-	-40 – 120 °C
070 MULTILOCK PLUG HSG. 12 PO	282367-1	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais fêmeas	3.5 mm	Não	1.7 mm	2	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	-	-30 – 105 °C
HYBRID MK-2 PLUG HSG ASSY 26P	6-917992-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	26	Alojamento para terminais fêmeas	3 mm, 3.5 mm	Não	1 mm, 1.8 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC II PLUG ASSY 20P GRAY	176119-6	Desenho do produto 3D PDF	Fio a Fio	20	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
HYBRID I/O CONN PLUG HSG 16P	174514-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	16	Alojamento para terminais fêmeas	3 mm	Não	1 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
090 14P Splice Pack Plug Assy	368285-1	Desenho do produto 3D PDF	Fio a Fio	14	-	5.4 mm	Sim	2.3 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
MINI MLC CAP HSG ASSY 7P	2822344-3	Desenho do produto 3D PDF	Fio a Fio	7	Alojamento para terminais machos	2 mm	Sim	.8 mm	-	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	Integrado ao alojamento	-	-40 – 105 °C
HYBRID I/O CONN PLUG HSG 22P	174515-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	22	Alojamento para terminais fêmeas	3 mm, 3.5 mm	Não	1 mm, 1.8 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W CAP HSG 20P F/A	1-174938-1	Desenho do produto 3D PDF	Fio a Fio	20	Alojamento para terminais fêmeas	-	Não	1.8 mm	2	Branco	-	-	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C
070 MULTILOCK PLUG HSG 20 PO	282369-4	Desenho do produto 3D PDF	Fio a Fio	20	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	2	Cinza	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	Neutro	-30 – 105 °C
090III 22P PLUG ASSY L-GRY	936151-3	3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	4 mm	Não	2.28 mm	2	Cinza	Fio e cabo	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	Integrado ao alojamento	-	-
54P HOZ. CAP ASSY	638258-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	54	Alojamento para terminais fêmeas	-	Não	1 mm, 1.8 mm	2	Cinza	-	-	Sinal	-	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C
MINI MLC CAP HSG ASSY 7P	2822344-4	Desenho do produto 3D PDF	Fio a Fio	7	Alojamento para terminais machos	2 mm	Sim	.8 mm	-	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	Integrado ao alojamento	-	-40 – 105 °C
TAB CONN.NEW GEN.F.TRUCK	282994-2	Desenho do produto 3D PDF	Fio a Fio	20	Alojamento para terminais machos	3.5 mm, 5.5 mm	Não	-	2	Preto	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 H/D-3 PLUG HSG ASSY 17P	353027-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	17	Alojamento para terminais fêmeas	4.6 mm	Não	1 mm	3	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W CAP HSG 8P BLACK	174931-2	Desenho do produto 3D PDF	Fio a Fio	8	Alojamento para terminais fêmeas	3.51 mm	Não	1.8 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C
090III 4P CAP ASSY BLACK	936238-2	Desenho do produto 3D PDF	Fio a Fio	4	Alojamento para terminais machos	4 mm	Não	2.28 mm	1	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	Integrado ao alojamento	-	-
070 MULTILOCK PLUG 16P	174147-2	Desenho do produto 3D PDF	Fio a Fio	16	Alojamento para terminais fêmeas	3.8 mm	Não	1.8 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
090III 22P CAP ASSY YELLOW	936154-5	Desenho do produto 3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	4 mm	Não	2.3 mm	2	Amarelo	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
070 MLC II PLUG ASSY 12P GRAY	176116-6	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070/250 HYBRID 11P CAP	85110-1	Desenho do produto 3D PDF	Fio a Fio	11	Alojamento para terminais machos	-	Não	1.8 mm, 6.3 mm	2	Branco	-	-	Alimentação e Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
040 H/D-3 PLUG HSG ASSY 31P	353031-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	31	Alojamento para terminais fêmeas	4.6 mm	Não	1 mm	3	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	No Terminal	-	-30 – 105 °C
HYBRID MK-2 PLUG HSG ASSY 22P	917989-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	22	Alojamento para terminais fêmeas	3 mm, 3.5 mm	Não	1 mm, 1.8 mm	2	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC CAP HSG 12P	368507-1	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	-	-	-
070 MLC CAP HSG 3P	368503-1	3D PDF	Fio a Fio	3	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	1	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-	-	-	-30 – 105 °C
12P. 070 NEW GEN. ASSEMBLY (FOR TRUCKS)	282990-3	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Azul	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	-	-30 – 105 °C
040 H/D-3 PLUG HSG ASSY 22P	353028-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	22	Alojamento para terminais fêmeas	4.6 mm	Não	1 mm	3	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
MINI MLC PLUG HSG ASSY 7P	2822343-3	Desenho do produto 3D PDF	Fio a Fio	7	Alojamento para terminais fêmeas	2 mm	Sim	.8 mm	-	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	Integrado ao alojamento	-	-40 – 105 °C
040 MLC I/O 8P PLUG HSG NAT	174044-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	8	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
HYBRID MK-2 PLUG HSG ASSY 22P	917989-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	22	Alojamento para terminais fêmeas	3 mm, 3.5 mm	Não	1 mm, 1.8 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC PLUG HSG 20P DBL TYPE	174952-6	3D PDF	Fio a Fio	20	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W PLUG HSG 6P	175658-1	Desenho do produto 3D PDF	Fio a Fio	6	Alojamento para terminais fêmeas	-	Não	1.7 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	105 °C	-	Não	Integrado ao alojamento	-	-30 – 105 °C
040/070 HYB 26P PLUG HSG GRAY	368136-6	Desenho do produto 3D PDF	Fio a Fio	26	Alojamento para terminais fêmeas	3 mm	Não	1 mm, 1.8 mm	4	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C	-	Não	Integrado ao alojamento	-	-40 – 85 °C
040/070 HYBRID PLUG 22P WHITE	174515-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	22	Alojamento para terminais fêmeas	3 mm, 3.5 mm	Não	1 mm, 1.8 mm	2	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W CAP HSG 10P B	174932-2	Desenho do produto 3D PDF	Fio a Fio	10	Alojamento para terminais fêmeas	3.5 mm	Não	1.8 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C
4 POS 040 MULTILOCK PLUG	638229-7	Desenho do produto 3D PDF	Fio a Fio	4	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	1	Amarelo	-	-	Sinal	Montagem de cabos (suspensão livre)	-	-	Não	Integrado ao alojamento	-	-
040 II SRS 24P PLUG HSG ASSY	353107-2	Desenho do produto 3D PDF	Fio a placa	24	Alojamento para terminais fêmeas	2.5 mm	Não	-	-	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Não	Integrado ao alojamento	-	-40 – 120 °C
TAB CONN.NEW GEN.F.TRUCK	282993-3	Desenho do produto 3D PDF	Fio a Fio	12	Alojamento para terminais machos	3.5 mm, 5.5 mm	Não	-	2	Azul	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	-	-30 – 105 °C
060/187 ABS 26POS PLUG ASSY	1612683-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	26	Alojamento para terminais fêmeas	4 mm, 9.45 mm	Sim	1.5 mm, 4.8 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC W-W CAP HSG 8P F/A	1-174937-1	Desenho do produto 3D PDF	Fio a Fio	8	Alojamento para terminais fêmeas	-	Não	1.8 mm	2	Branco	-	-	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C
CONN.NEW GEN.F. TRUCK	282991-2	Desenho do produto 3D PDF	Fio a Fio	20	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Preto	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	Integrado ao alojamento	-	-30 – 105 °C
090III 22P PLUG ASSY BLACK	936151-2	3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	4 mm	Não	2.3 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C	-	Não	Integrado ao alojamento	-	-40 – 80 °C
070 MULTILOCK PLUG HSG 20 PO	282369-1	Desenho do produto 3D PDF	Fio a Fio	20	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Natural	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	No Terminal	Neutro	-30 – 105 °C
070 MULTILOCK CAP HSG 8 POS	282370-1	Desenho do produto 3D PDF	Fio a Fio	8	Alojamento para terminais fêmeas	3.5 mm, 5.5 mm	Não	1.8 mm	2	Natural	Fio e cabo	14 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Não	No Terminal	Neutro	-30 – 105 °C
040/070 HYBRID PLUG 16P	174514-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	16	Alojamento para terminais fêmeas	3 mm	Não	1 mm, 1.8 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
090III 26P CAP ASSY BLACK	936133-2	Desenho do produto 3D PDF	Fio a Fio	26	Alojamento para terminais machos	4 mm	Não	2.3 mm	2	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C	-	Não	Integrado ao alojamento	-	-40 – 80 °C
040/070 HYB 22P PLUG HSG	368135-1	3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	-	Não	1 mm, 1.8 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C
040-3 HD PLUG HSG ASSY 16P	1318221-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	16	Alojamento para terminais fêmeas	2.5 mm	Não	1 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
56POS,MIXED,REC HSG,025,090, CODE B,ASSY	2287452-2	Desenho do produto 3D PDF	Fio a Fio	56	Alojamento para terminais fêmeas	2.2 mm, 4 mm	Não	.64 mm	4, 6	Preto	Fio e cabo	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	Não	Integrado ao alojamento	B	-40 – 125 °C
HYBRID MK-2 PLUG HSG ASSY 22P	917989-7	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	22	Alojamento para terminais fêmeas	3 mm, 3.5 mm	Não	1 mm, 1.8 mm	2	Amarelo	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	Não	Integrado ao alojamento	-	-30 – 105 °C
070 MLC CAP 8P HSG	368505-1	3D PDF	Fio a Fio	8	Alojamento para terminais machos	-	Não	1.7 mm	2	Natural	-	-	Sinal	Montagem de cabos (suspensão livre)	105 °C	-	Não	Integrado ao alojamento	-	-30 – 105 °C
040 10P PLUG ASSY III GY	638207-6	Desenho do produto 3D PDF	Fio a Fio	10	-	2.5 mm	Não	1 mm	2	Cinza	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C
070 MLC W-W CAP HSG 12P F/A	1-174933-1	3D PDF	Fio a Fio	12	Alojamento para terminais fêmeas	-	Não	1.8 mm	2	Branco	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	Não	-	-	-30 – 105 °C

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

Recursos de configuração

Número de posições 2, 3, 4, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 24, 26, 31, 32, 33, 34, 36, 39, 40, 42, 45, 49, 51, 54, 56, 62, 76, 80
Número de linhas 1, 2, 3, 4, 5, 6, 7, 14
Posição da Cavidade vazia 0

Características elétricas

Tensão de operação (VDC) 12, 18, 24, 36, 48
Arquitetura de tensão nominal (V) 12, 24, 36, 48

Características do corpo

Ângulo de saída do cabo 180°, 90°
Cor do produto primário Amarelo, Azul, Branco, Cinza, Marrom, Natural, Preto, Roxo, Verde, Vermelho
Código do conector 1, 2, 3, A, B, D, I, Neutro

Recursos de contato

Tipo de contato Aba, Receptáculo
Tamanho do contato .63mm, .64mm, .8mm, 1.5 mm, 1.64mm, 1.6mm, 1.8mm, 1mm, 2.28mm, 2.3mm, 2.8 mm, 3mm, 4.8mm, 5.8mm, 6.3 mm, 6.35mm, 6.4mm
Largura da guia compatível (mm) .63, .64, .8, 1, 1.01, 1.1, 1.5, 1.6, 1.7, 1.8, 2.28, 2.3, 2.36, 2.5, 2.8, 3, 4.8, 5.8, 6.3, 6.35, 8
Largura da guia compatível (in) .025, .031, .039, .04, .043, .059, .06, .063, .067, .07, .071, .09, .093, .098, .11, .118, .188, .189, .228, .248, .25, .315
Corrente de contato nominal (máx) (A) 6, 7.5, 9, 10, 14, 15, 16, 30, 35

Acessório mecânico

Alinhamento de compatibilidade Com
Tipo de alinhamento de compatibilidade Chaveado, Coluna-guia, Guia polarizadora, Nervura de polarização, Nervura polarizada, Polarizada, Polarização, Slot de polarização
Alívio de tensão Com, Sem
Tipo de montagem do conector Montagem de cabos (suspensão livre), Montagem em painel
Garantia da posição do terminal Não, Sim

Características da habitação

Material do invólucro PA, PA GF, PBT, PBT GF, PBT GF30, PCT, Tereftalato de polibutileno
Inclinação da linha central (mm) 2, 2.2, 2.5, 2.54, 2.6, 3, 3.2, 3.4, 3.5, 3.51, 3.6, 3.8, 4, 4.2, 4.6, 5, 5.25, 5.4, 5.5, 5.6, 5.9, 6, 8, 8.5, 9.45
Inclinação da linha central (in) .079, .087, .09, .098, .1, .102, .118, .125, .134, .137, .138, .142, .15, .157, .165, .181, .196, .197, .206, .213, .217, .22, .232, .236, .315, .335, .372

Dimensões

Espaçamento entre linhas (mm) 10, 10.7, 14.4, 2.4, 2.54, 2.8, 3, 3.2, 3.45, 3.5, 4, 4.2, 4.35, 4.5, 4.6, 5, 5.2, 5.3, 5.36, 5.5, 5.53, 5.6, 5.75, 5.9, 6, 6.2, 6.3, 6.87, 7.2, 7.4, 7.5, 7.7, 7.8, 8, 8.31, 8.6
Espaçamento entre linhas (in) .094, .1, .11, .118, .126, .135, .138, .157, .165, .171, .177, .181, .196, .197, .2, .204, .205, .209, .211, .216, .217, .22, .226, .232, .236, .244, .248, .27, .283, .291, .295, .303, .307, .315, .327, .338, .393, .394, .421, .567
Comprimento do produto (mm) 8, 8.9, 8.95, 10.4, 11, 11.6, 12.1, 13.3, 13.7, 13.9, 14, 15, 15.7, 16.2, 17, 17.1, 17.3, 17.4, 18, 18.5, 18.6, 18.7, 19.1, 20.1, 20.6, 21, 21.3, 21.6, 21.8, 22, 22.4, 22.45, 22.6, 22.8, 22.9, 23, 23.3, 23.6, 23.8, 24, 24.2, 24.3, 24.4, 24.8, 25, 25.2, 25.6, 25.7, 26, 26.1, 26.2, 26.5, 26.6, 26.7, 27, 27.8, 28.1, 28.2, 28.3, 28.4, 29.1, 29.2, 29.8, 30, 30.1, 30.7, 31.4, 31.6, 31.9, 32, 32.6, 32.7, 32.8, 33, 33.2, 33.3, 33.6, 34, 34.1, 34.7, 35.3, 35.5, 36.1, 36.2, 36.3, 36.5, 36.8, 37, 37.2, 37.3, 37.8, 38, 38.1, 39, 39.5, 39.6, 40.2, 41.3, 42, 42.1, 42.3, 42.4, 43, 43.1, 43.5, 43.8, 44, 44.2, 44.5, 44.8, 45.2, 45.7, 45.8, 46.1, 46.6, 47.5, 47.6, 48.1, 48.7, 49.4, 49.5, 49.7, 51.5, 51.7, 52.1, 52.5, 53.05, 54.1, 54.8, 56.6, 57.4, 60, 60.5, 62.1, 64, 67.2, 69, 72, 73, 73.65, 80, 82.4, 86.2, 89, 94, 95.8, 96.3, 103.9
Comprimento do produto (in) .314, .315, .35, .352, .409, .433, .456, .457, .476, .52, .523, .539, .547, .551, .59, .62, .638, .669, .67, .673, .681, .685, .708, .709, .728, .732, .736, .752, .791, .811, .827, .838, .839, .85, .854, .858, .866, .882, .884, .889, .89, .898, .9, .906, .917, .929, .937, .945, .953, .957, .961, .976, .984, .992, 1.008, 1.01, 1.02, 1.028, 1.03, 1.04, 1.043, 1.051, 1.063, 1.09, 1.11, 1.114, 1.118, 1.12, 1.146, 1.15, 1.173, 1.18, 1.181, 1.2, 1.236, 1.244, 1.255, 1.256, 1.26, 1.28, 1.29, 1.291, 1.299, 1.3, 1.307, 1.31, 1.323, 1.339, 1.34, 1.342, 1.366, 1.378, 1.389, 1.39, 1.398, 1.421, 1.425, 1.429, 1.437, 1.45, 1.46, 1.464, 1.48, 1.488, 1.496, 1.499, 1.54, 1.55, 1.56, 1.58, 1.583, 1.62, 1.625, 1.65, 1.657, 1.665, 1.67, 1.69, 1.697, 1.7, 1.71, 1.72, 1.732, 1.74, 1.75, 1.764, 1.77, 1.779, 1.79, 1.799, 1.803, 1.81, 1.814, 1.83, 1.87, 1.89, 1.917, 1.94, 1.945, 1.949, 1.95, 2.02, 2.035, 2.05, 2.06, 2.08, 2.12, 2.13, 2.15, 2.22, 2.25, 2.36, 2.38, 2.445, 2.51, 2.646, 2.71, 2.835, 2.874, 2.89, 3.15, 3.244, 3.39, 3.5, 3.7, 3.701, 3.771, 3.791, 4.091, 23, 29.8
Largura do produto (mm) 1, 7.8, 8.9, 9, 9.2, 9.5, 10.2, 10.7, 11.6, 12, 12.5, 12.8, 13.3, 13.5, 13.9, 14, 14.1, 14.3, 14.4, 14.8, 15.15, 15.2, 15.8, 15.9, 16, 16.3, 16.5, 16.6, 16.9, 17, 17.1, 17.4, 17.6, 17.8, 18, 18.1, 18.2, 18.3, 18.4, 18.5, 18.6, 18.7, 18.9, 19, 19.5, 19.6, 19.7, 19.75, 20, 20.1, 20.6, 20.8, 21, 21.1, 21.5, 21.6, 21.9, 22, 22.7, 22.8, 22.9, 23.1, 23.7, 24, 24.3, 24.4, 24.6, 24.8, 25, 25.5, 25.6, 25.8, 26, 26.1, 26.25, 26.5, 26.58, 27, 27.1, 27.2, 27.5, 27.8, 28, 28.2, 28.3, 29.2, 29.5, 30, 30.1, 30.4, 30.9, 31.1, 31.4, 31.7, 31.8, 31.9, 32, 32.1, 32.2, 32.75, 32.8, 33.1, 33.7, 33.8, 34, 35.1, 35.2, 35.3, 35.4, 35.5, 35.6, 36, 36.1, 37.3, 37.5, 37.7, 37.8, 38.5, 39.5, 39.6, 40, 40.5, 41.3, 42, 42.2, 42.3, 42.4, 43.1, 43.8, 43.9, 44, 45.3, 45.8, 45.9, 46.2, 49.4, 71.3, 94, 135.9
Largura do produto (in) .307, .35, .354, .362, .374, .402, .421, .457, .472, .492, .504, .524, .531, .547, .551, .555, .563, .567, .583, .596, .598, .622, .626, .63, .64, .642, .65, .653, .665, .669, .673, .685, .693, .701, .708, .709, .713, .717, .72, .724, .728, .732, .736, .744, .748, .768, .772, .776, .778, .787, .791, .811, .819, .826, .827, .828, .831, .846, .85, .862, .866, .894, .897, .898, .902, .909, .933, .945, .957, .96, .961, .969, .976, .984, 1.004, 1.008, 1.016, 1.024, 1.028, 1.03, 1.043, 1.046, 1.06, 1.067, 1.07, 1.083, 1.09, 1.1, 1.102, 1.11, 1.114, 1.15, 1.161, 1.18, 1.185, 1.197, 1.21, 1.224, 1.228, 1.23, 1.236, 1.248, 1.25, 1.252, 1.256, 1.264, 1.268, 1.28, 1.291, 1.303, 1.327, 1.33, 1.331, 1.339, 1.38, 1.386, 1.39, 1.398, 1.401, 1.417, 1.421, 1.468, 1.476, 1.48, 1.488, 1.496, 1.51, 1.55, 1.57, 1.59, 1.626, 1.65, 1.661, 1.665, 1.669, 1.697, 1.72, 1.724, 1.73, 1.779, 1.783, 1.803, 1.807, 1.81, 1.945, 2.807, 3.701, 5.35
Altura do conector (mm) 7.9, 8.8, 9.9, 10, 10.05, 10.1, 10.3, 10.8, 11.4, 11.8, 12, 12.2, 12.4, 12.6, 12.9, 13.3, 13.4, 13.5, 13.7, 13.9, 14, 14.1, 14.2, 14.9, 15.15, 15.5, 15.8, 15.9, 16, 16.3, 16.45, 16.5, 16.6, 16.7, 16.8, 16.9, 17, 17.2, 17.3, 17.45, 17.6, 17.7, 17.85, 18, 18.1, 18.2, 18.4, 18.5, 18.6, 18.7, 18.8, 18.9, 19, 19.2, 19.6, 19.7, 19.8, 20, 20.1, 20.7, 21, 21.1, 21.6, 21.7, 21.9, 22, 22.1, 22.6, 22.8, 23, 23.8, 24.7, 24.9, 25, 25.55, 25.6, 25.7, 25.9, 26, 26.05, 26.25, 26.4, 26.6, 26.65, 26.7, 27, 27.1, 27.2, 27.4, 27.8, 28, 29.1, 29.4, 29.8, 30, 30.4, 30.6, 30.9, 31.4, 32.6, 32.9, 33, 33.3, 33.5, 33.7, 34, 35.3, 36, 37, 37.1, 39, 39.7, 40.3, 42.1, 42.8, 43.5, 43.9, 44, 44.3, 45.2, 47, 47.7, 51.7, 51.85, 60.5
Altura do conector (in) .311, .346, .39, .394, .396, .398, .406, .425, .449, .464, .472, .48, .488, .496, .508, .523, .527, .528, .531, .539, .547, .551, .555, .559, .587, .596, .61, .622, .625, .626, .629, .642, .648, .65, .654, .657, .661, .665, .669, .677, .681, .687, .692, .697, .703, .708, .709, .712, .716, .724, .728, .732, .736, .74, .744, .748, .756, .772, .775, .776, .78, .787, .791, .814, .826, .827, .831, .85, .854, .862, .866, .87, .889, .897, .906, .937, .972, .98, .984, 1.006, 1.008, 1.01, 1.02, 1.026, 1.033, 1.039, 1.047, 1.05, 1.051, 1.06, 1.063, 1.071, 1.079, 1.09, 1.1, 1.102, 1.14, 1.146, 1.15, 1.157, 1.17, 1.181, 1.197, 1.2, 1.217, 1.236, 1.24, 1.28, 1.29, 1.311, 1.319, 1.32, 1.339, 1.39, 1.41, 1.457, 1.461, 1.53, 1.56, 1.58, 1.65, 1.69, 1.713, 1.728, 1.732, 1.74, 1.78, 1.85, 1.878, 2.035, 2.04, 2.38

Condições de uso

Temperatura de operação (máx) (°C) 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130
Temperatura de operação (máx) (°F) 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266
Intervalo amplo de temperatura de operação (°C) -40 – 100, -40 – 105, -40 – 120, -40 – 125, -40 – 130, -40 – 80, -40 – 85, -30 – 105, -30 – 125, -25 – 105
Intervalo amplo de temperatura de operação (°F) -40 – 176, -40 – 185, -40 – 212, -40 – 221, -40 – 248, -40 – 257, -40 – 266, -25 – 221, -22 – 221, -22 – 257

Operação/Aplicação

Aplicação do circuito Alimentação e Sinal, Energia, Sinal

Normas da indústria

Classificação de inflamabilidade UL UL 94HB, UL 94V-2
Compat�vel com produtos do padr�o/ag�ncia DIN IEC 512
Grau de proteção IP67

Características da embalagem

Método de embalagem Bandeja, Caixa, Caixa de papelão, Caixa e Bandeja, Pacote, Pacote, Saco, Saco e Caixa
Quantidade de embalagem 1, 20, 24, 25, 27, 28, 30, 32, 36, 40, 42, 45, 48, 50, 54, 63, 65, 70, 72, 75, 84, 100, 110, 120, 130, 140, 150, 170, 190, 192, 200, 216, 230, 240, 250, 252, 260, 270, 300, 310, 330, 350, 360, 390, 400, 430, 500, 512, 570, 576, 600, 700, 750, 900, 1000, 1100, 1200, 1500, 1600, 2000, 2500, 3000, 4000, 6000

Outro

Garantia de Posição do Conector capaz Não, Sim
Útil Não, Sim

Número de referência

Número interno da TE CAT-M9194-CH8172

Materiais relacionados

Fichas de dados e páginas de catálogo

MULTILOCK Connector System pdf Inglês

MULTILOCK, CARCAÇA DO CONECTOR

Características do Produto

Sistema de conectores : Cabo a Painel, Fio a dispositivo, Fio a Fio, Fio a painel, Fio a placa

Número de posições : 2, 3, 4, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 24, 26, 31, 32, 33, 34, 36, 39, 40, 42, 45, 49, 51, 54, 56, 62, 76, 80

Tipo de conector e invólucro : Alojamento para terminais fêmeas, Alojamento para terminais machos

Inclinação da linha central (mm): 2, 2.2, 2.5, 2.54, 2.6, 3, 3.2, 3.4, 3.5, 3.51, 3.6, 3.8, 4, 4.2, 4.6, 5, 5.25, 5.4, 5.5, 5.6, 5.9, 6, 8, 8.5, 9.45

Inclinação da linha central (in): .079, .087, .09, .098, .1, .102, .118, .125, .134, .137, .138, .142, .15, .157, .165, .181, .196, .197, .206, .213, .217, .22, .232, .236, .315, .335, .372

Selável : Não, Sim

Características

Características do tipo do produto

Forma do conector e invólucro Circular, Retangular

Sistema de conectores Cabo a Painel, Fio a dispositivo, Fio a Fio, Fio a painel, Fio a placa

Tipo de conector e invólucro Alojamento para terminais fêmeas, Alojamento para terminais machos

Selável Não, Sim

Conector e contato terminam para Fio e cabo

Recurso de bloqueio primário Integrado ao alojamento, No Terminal

Conector misto e híbrido Não, Sim

Recursos de configuração

Número de posições 2, 3, 4, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 24, 26, 31, 32, 33, 34, 36, 39, 40, 42, 45, 49, 51, 54, 56, 62, 76, 80

Número de linhas 1, 2, 3, 4, 5, 6, 7, 14

Posição da Cavidade vazia 0

Características elétricas

Tensão de operação (VDC) 12, 18, 24, 36, 48

Arquitetura de tensão nominal (V) 12, 24, 36, 48

Características do corpo

Ângulo de saída do cabo 180°, 90°

Cor do produto primário Amarelo, Azul, Branco, Cinza, Marrom, Natural, Preto, Roxo, Verde, Vermelho

Código do conector 1, 2, 3, A, B, D, I, Neutro

Recursos de contato

Tipo de contato Aba, Receptáculo

Tamanho do contato .63mm, .64mm, .8mm, 1.5 mm, 1.64mm, 1.6mm, 1.8mm, 1mm, 2.28mm, 2.3mm, 2.8 mm, 3mm, 4.8mm, 5.8mm, 6.3 mm, 6.35mm, 6.4mm

Largura da guia compatível (mm) .63, .64, .8, 1, 1.01, 1.1, 1.5, 1.6, 1.7, 1.8, 2.28, 2.3, 2.36, 2.5, 2.8, 3, 4.8, 5.8, 6.3, 6.35, 8

Largura da guia compatível (in) .025, .031, .039, .04, .043, .059, .06, .063, .067, .07, .071, .09, .093, .098, .11, .118, .188, .189, .228, .248, .25, .315

Corrente de contato nominal (máx) (A) 6, 7.5, 9, 10, 14, 15, 16, 30, 35

Acessório mecânico

Alinhamento de compatibilidade Com

Tipo de alinhamento de compatibilidade Chaveado, Coluna-guia, Guia polarizadora, Nervura de polarização, Nervura polarizada, Polarizada, Polarização, Slot de polarização

Alívio de tensão Com, Sem

Tipo de montagem do conector Montagem de cabos (suspensão livre), Montagem em painel

Garantia da posição do terminal Não, Sim

Características da habitação

Material do invólucro PA, PA GF, PBT, PBT GF, PBT GF30, PCT, Tereftalato de polibutileno

Inclinação da linha central (mm) 2, 2.2, 2.5, 2.54, 2.6, 3, 3.2, 3.4, 3.5, 3.51, 3.6, 3.8, 4, 4.2, 4.6, 5, 5.25, 5.4, 5.5, 5.6, 5.9, 6, 8, 8.5, 9.45

Inclinação da linha central (in) .079, .087, .09, .098, .1, .102, .118, .125, .134, .137, .138, .142, .15, .157, .165, .181, .196, .197, .206, .213, .217, .22, .232, .236, .315, .335, .372

Dimensões

Espaçamento entre linhas (mm) 10, 10.7, 14.4, 2.4, 2.54, 2.8, 3, 3.2, 3.45, 3.5, 4, 4.2, 4.35, 4.5, 4.6, 5, 5.2, 5.3, 5.36, 5.5, 5.53, 5.6, 5.75, 5.9, 6, 6.2, 6.3, 6.87, 7.2, 7.4, 7.5, 7.7, 7.8, 8, 8.31, 8.6

Espaçamento entre linhas (in) .094, .1, .11, .118, .126, .135, .138, .157, .165, .171, .177, .181, .196, .197, .2, .204, .205, .209, .211, .216, .217, .22, .226, .232, .236, .244, .248, .27, .283, .291, .295, .303, .307, .315, .327, .338, .393, .394, .421, .567

Condições de uso

Temperatura de operação (máx) (°C) 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130

Temperatura de operação (máx) (°F) 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266

Intervalo amplo de temperatura de operação (°C) -40 – 100, -40 – 105, -40 – 120, -40 – 125, -40 – 130, -40 – 80, -40 – 85, -30 – 105, -30 – 125, -25 – 105

Intervalo amplo de temperatura de operação (°F) -40 – 176, -40 – 185, -40 – 212, -40 – 221, -40 – 248, -40 – 257, -40 – 266, -25 – 221, -22 – 221, -22 – 257

Operação/Aplicação

Aplicação do circuito Alimentação e Sinal, Energia, Sinal

Normas da indústria

Classificação de inflamabilidade UL UL 94HB, UL 94V-2

Compat�vel com produtos do padr�o/ag�ncia DIN IEC 512

Grau de proteção IP67

Características da embalagem

Método de embalagem Bandeja, Caixa, Caixa de papelão, Caixa e Bandeja, Pacote, Pacote, Saco, Saco e Caixa

Outro

Garantia de Posição do Conector capaz Não, Sim

Útil Não, Sim

Número de referência

Número interno da TE CAT-M9194-CH8172

Materiais relacionados

Fichas de dados e páginas de catálogo

CHAT AO VIVO
