MV Pressure Sensor, Uncalibrated, 87NU

MV Pressure Sensor, Uncalibrated, 87NU-CAT-MIPS0044
  • MEAS
|
  • MEAS 87

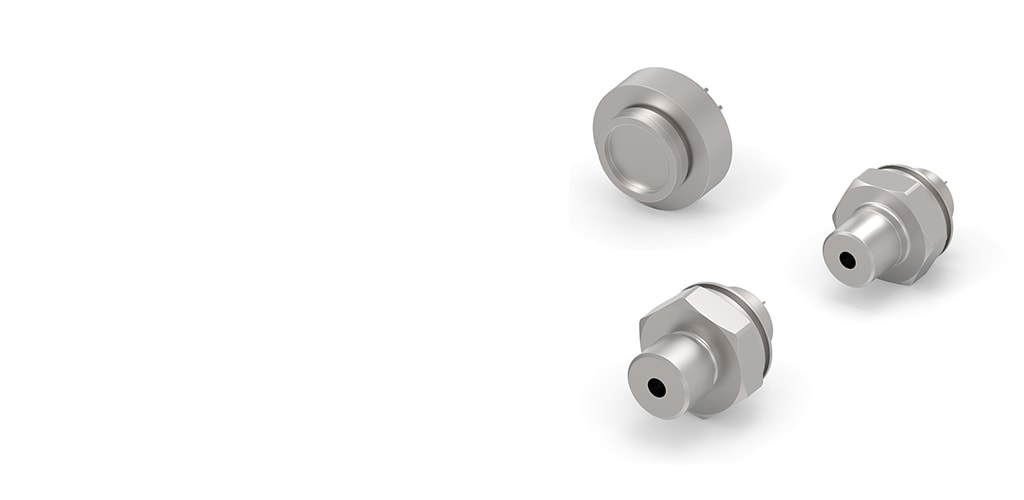

O modelo 87 não compensado é uma cápsula de pressão compatível com mídia com saída mV em um pacote de aço inoxidável 316L.
Mais Menos

Características do Produto

  • Pressure Sensor Type: mV Output Pressure Sensors

  • Output Signal Type: 22 mV/V

  • Supply Voltage Range(V): 5

  • Intervalo amplo de temperatura de operação(°C): -40 – 125

  • Ajuste: None

Disponivel de

LADD Inc

Visão geral

O sensor de pressão modelo 87 não compensado foi projetado para aplicações OEM onde a compatibilidade de mídia corrosiva é crítica.

O modelo 87 não compensado é um sensor de pressão de silício piezo resistivo microusinado. Ele é projetado para aplicações OEM onde a compatibilidade com a mídia corrosiva deve ser mantida. O chip do sensor é montado em uma embalagem de aço inoxidável 316L, selando um pequeno volume de óleo de silício entre o diafragma e o chip do sensor. A carcaça de pressão ISO utiliza a coluna de óleo para acoplar o sensor piezo resistivo ao diafragma de isolamento. Uma variedade de encaixes do processo rosqueados está disponível. Os encaixes incluem padrões como NPT de 1/4 e 1/8, bem como acessórios do processo personalizados.

Vantagens

  • Acessórios de Processo Opcionais e Soldáveis
  • Não linearidade de pressão ±0,25%
  • Confiabilidade de Estado Sólido
  • Baixa potência
  • Medidor absoluto ou selado

Aplicações

  • Controles Hidráulicos
  • Controle de processos
  • Robótica
  • Oceanografia
  • Refrigeração/Compressores
  • Transmissores de pressão
MAIS DA FAMÍLIA DE PRODUTOS MODELO 87
Sensor de Pressão Milivolt Compensado 87NC

87NC

Sensor de Pressão Milivolt Compensado

O modelo 87 compensado é um sensor compatível com mídia corrosiva de alta pressão disponível com opções de cabos, conectores ou almofadas de solda.
Sensor de pressão Milivolt de tensão constante 87CV

87CV

Sensor de pressão Milivolt de tensão constante

A cápsula de pressão de tensão constante modelo 87 com saída mV está alojada em uma embalagem de aço inoxidável de 316L e disponível com opção de cabo ou conector.

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

  • Pressure Sensor Type  mV Output Pressure Sensors

  • Tipo de pressão  Absoluto, Bitola selada

  • Encapsulamento do sensor  Threaded Process Fittings, Weldable

Recursos de configuração

  • Conexão Elétrica  Fios de chumbo, Fios de chumbo

Características elétricas

  • Supply Voltage Range (V) 5

  • Corrente de abastecimento (mA) 1.5

Dimensões

  • Altura do produto (mm) 13.84, 35.6

  • Altura do produto (in) .54, 1.4

  • Diâmetro do produto  16,8 mm [ 0,66 in ]

Condições de uso

  • Pressão (bar) 69, 206, 344

  • Pressão (psi) 1000, 3000, 5000

  • Intervalo amplo de temperatura de operação (°C) -40 – 125, -20 – 85

  • Intervalo amplo de temperatura de operação (°F) -40 – 257, -4 – 185

Operação/Aplicação

  • Faixa de pressão de prova  3X

  • Output Signal Type  22 mV/V

Outro

  • Não linearidade (%) .25

  • Ajuste  1/4 18 NPT, 1/4-18 NPT (5/8 Hex), 1/4-18 NPT (7/8 Hex), 1/4-19 BSP (3/4 Hex), 1/4-19 BSP (7/8 Hex), 1/8-27 NPT (5/8 Hex), 1/8-27 NPT (7/8 Hex), 7/16-20 UNF (7/8) Hex, Custom Cable Length, None

Número de referência

  • Número interno da TE CAT-MIPS0044
