Ver os produtos abaixo para detalhes sobre preços

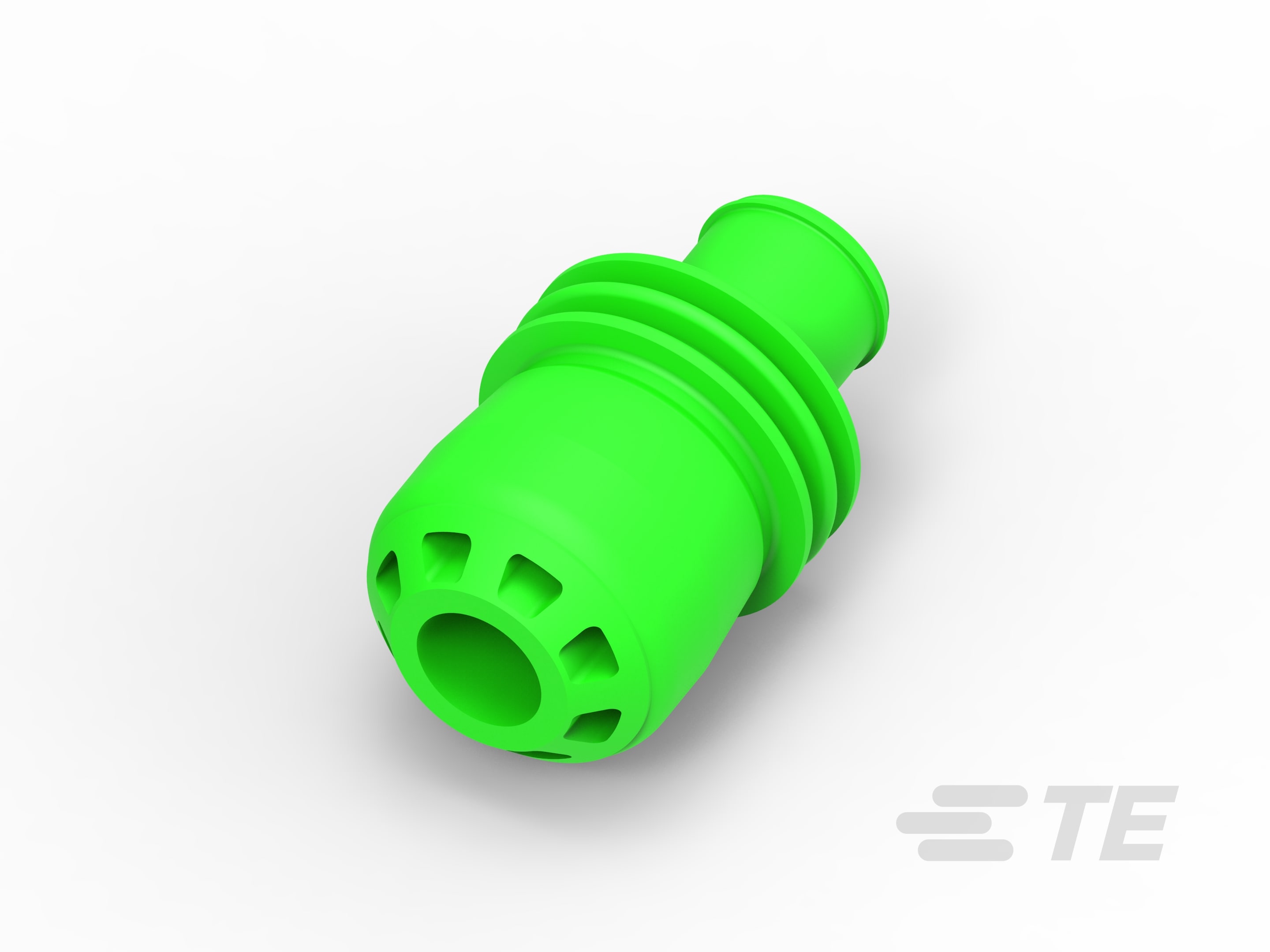

Medium Power Terminals Single Wire Seals 4.8mm-12mm

Medium Power Terminals Single Wire Seals 4.8mm-12mm-CAT-NC1-MPTS4812

NG1
Sistema de conector redondo
Sistema de conectores do temporizador
Terminais e Conectores de Energia NG

Características do Produto

Tipo de vedação e tampa do conector: selo de fio único (SWS)
Material do produto primário: Silicone

Disponivel de

Produto	Código da peça da TE	Documentos	Cor do produto primário	Diâmetro da cavidade	Faixa de diâmetro de isolamento compatível	Resistência aos hidrocarbonetos	Dureza Shore A	Temperatura de operação (máx)	Contém lubrificante	Intervalo amplo de temperatura de operação
EINZELADERDICHTUNG	828921-1	Desenho do produto 3D PDF	Amarelo	5.4 mm	3 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C
JOINT ORANGE G3	1544316-2	Desenho do produto 3D PDF	Laranja	10.5 mm	4.9 – 5.9 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C
RUBBER PLUG >2,5-4,0MM2	828985-1	Desenho do produto 3D PDF	Verde	6.4 mm	3.7 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C
JOINT VERT G2	1544316-1	Desenho do produto 3D PDF	Verde	10.5 mm	3.2 – 4.1 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C
MPQ EINZELLEITDICHT	967610-1	Desenho do produto 3D PDF	Cinza	6.4 mm	2.1 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C
WIRE SEAL 8NG1	1544664-1	Desenho do produto 3D PDF	Verde	-	3.2 – 4.1 mm	-	-	-	Não	-
WIRE SEAL 8NG1	1544664-2	Desenho do produto 3D PDF	Laranja	10.5 mm	4.3 – 6 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C
SEAL, NG9K	1544970-1	3D PDF	Marrom	10.5 mm	2.65 – 4 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C
MPQ EINZELLEITDICHT	967609-1	Desenho do produto 3D PDF	Amarelo	6.4 mm	3 mm	Pobre	50	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	Sim	-40 – 130 °C

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

Tipo de vedação e tampa do conector selo de fio único (SWS)

Características do corpo

Material do produto primário Silicone
Cor do produto primário Amarelo, Cinza, Laranja, Marrom, Verde

Dimensões

Diâmetro da cavidade (mm) 5.4, 6.4, 10.5
Diâmetro da cavidade (in) .213, .252, .413
Faixa de diâmetro de isolamento compatível (mm) 2.1, 2.65 – 4, 3, 3.2 – 4.1, 3.7, 4.3 – 6, 4.9 – 5.9
Faixa de diâmetro de isolamento compatível (in) .083, .104 – .157, .118, .126 – .161, .146, .169 – .236, .193 – .232

Condições de uso

Temperatura de operação (máx) (°C) 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130
Temperatura de operação (máx) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266
Intervalo amplo de temperatura de operação -40 – 130 °C [ -40 – 266 °F ]

Normas da indústria

Classificação de inflamabilidade UL Nenhum

Características da embalagem

Método de embalagem Caixa
Quantidade de embalagem 9000

Outro

Resistência aos hidrocarbonetos Pobre
Dureza Shore A 50
Contém lubrificante Não, Sim

Número de referência

Número interno da TE CAT-NC1-MPTS4812
