Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

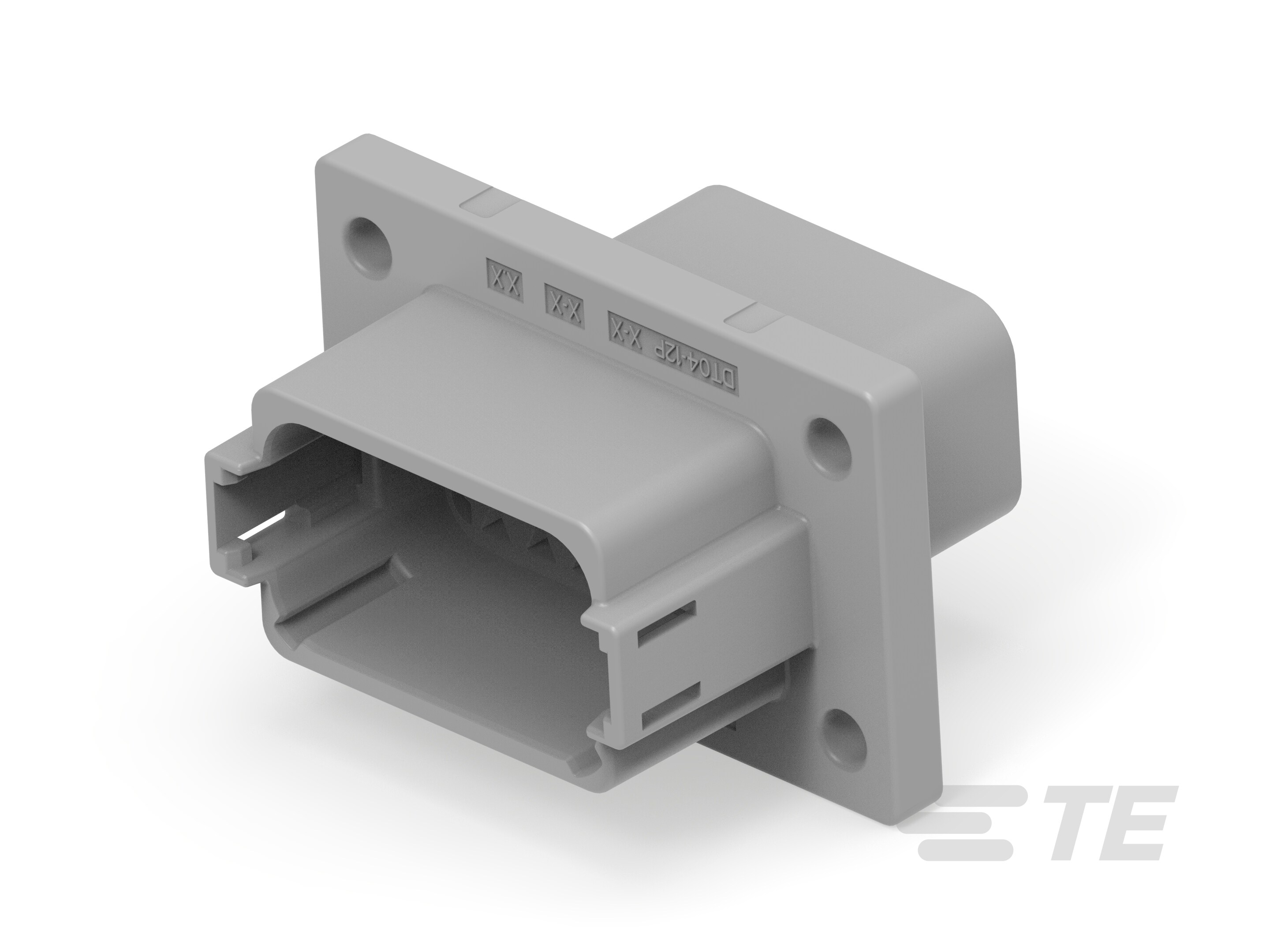

• Forma do conector e invólucro : Retangular

• Selável : Sim

• Conector misto e híbrido : Não

• Recurso de bloqueio primário : Integrado ao alojamento

• Conector e contato terminam para : Fio e cabo

• Tipo de conector e invólucro : Receptáculo

• Sistema de conectores : Fio a painel

• Número de posições : 12

• Posição da Cavidade vazia : 0

• Modificação do conector : Flange Soldado

• Número de linhas : 2

• Código de selo do conector : selo E

• Tensão de operação (VDC): 250

• Tensão de operação (VAC): 250

• Cor do produto primário : Cinza

• Ângulo de saída do cabo : 180°

• Código do conector : A

• Tamanho do contato : Tamanho 16

• Diâmetro do pino compatível : 1.6 mm [ .063 in ]

• Tipo de contato : Pino

• Corrente de contato nominal (máx) (A): 13

• Tipo de alinhamento de compatibilidade : Chaveado

• Alinhamento de compatibilidade : Com

• Tipo de montagem do conector : Montagem em painel

• Garantia da posição do terminal : Não

• Alívio de tensão : Sem

• Inclinação da linha central : 4.5 mm [ .178 in ]

• Material do invólucro : PA66 GF15

• Altura do conector : 45.9 mm [ 1.8 in ]

• Faixa de diâmetro de isolamento compatível : 1.4 – 3.8 mm [ .055 – .15 in ]

• Espaçamento entre linhas : 8.89 mm [ .35 in ]

• Largura do produto : 35.5 mm [ 1.39 in ]

• Comprimento do produto : 55 mm [ 2.16 in ]

• Intervalo amplo de temperatura de operação : -55 – 125 °C [ -67 – 257 °F ]

• Temperatura de operação (máx) : 125 °C [ 257 °F ]

• Aplicação do circuito : Energia

• Compat�vel com produtos do padr�o/ag�ncia : SAE J2030

• Classificação IP : IP6K9K, IP68

• Classificação de inflamabilidade UL : UL 94V-0

• Método de embalagem : Caixa

• Quantidade de embalagem : 1
