Conectores de baixa a média corrente e alta tensão para sistemas de carregamento de bordo

Fornecendo a distribuição máxima de energia, os terminais e conectores de alta tensão AMP+ HVA 630 da TE Connectivity (TE) fornecem proteção avançada de alta tensão para o sistema de carregamento de bordo de um veículo elétrico.

32A

Conectores de 5 pinos permitem correntes de carregamento de 3 fases de até 32 A para capacidade máxima de carregamento

6 mm²

Projetado com fio multicondutor blindado para seções transversais de condutores de 2,5 até 6,0 mm²

140°C

Construído para suportar correntes de até 40 A a 140 °C, e tensões de até 850 VCC.

Distribuição avançada de alta tensão. O sistema de interconexão AMP+ HVA 630 da TE fornece proteção avançada de alta tensão para sistemas de carregamento de bordo de veículos híbridos e elétricos. Os conectores e blocos HVA 630 estão disponíveis em opções de 2 e 5 pinos com HVIL interno integrado para otimização do tamanho do pacote. Os conectores de dois pinos blindados e vedados são projetados para um desempenho avançado com carregadores de bordo de alta tensão. Os conectores de 5 pinos permitem correntes de carregamento de 3 fases de até 32 A para capacidade máxima de carregamento. Os sistemas de contato padrão de alto desempenho são projetados com fio multicondutor blindado para seções transversais de condutores de 4,0 mm2 até 6,0 mm2. Os conectores e blocos HVA 630 são construídos para suportar correntes de até 40 A a 140 °C de temperatura ambiente, e tensões de até 850 VCC. A família de produtos conectores é segura para toque, fornece CPA e foi projetada para atender às especificações AK 4.3.3, LV215-1.

barra laranja

Comece a projetar

Projetar ficou mais fácil! Use o link a seguir para acessar o configurador do produto para começar a projetar sistemas de conectores como a série AMP+ HVA630 ainda hoje.

Configurador de produto TE
  1. Configure seus conectores on-line (inglês)

Veja como o novo configurador interativo de produtos da TE permite que você adapte e desenhe produtos e acordo com suas especificações, bem como peça amostras diretamente.

barra laranja

Recursos

  • Em conformidade com AK 4.3.3, LV215-1 e RoHS
  • Blocos de 180°
  • À prova de toque
  • Nenhuma ferramenta necessária para desacoplamento
  • Corrente nominal: até 40 A* a 140 °C
  • Para uso com fio multicondutor
  • HVIL interno integrado
  • 2 e 5 posições
  • Várias opções de chave
  • Vedado

Aplicações

  • Dispositivos auxiliares
Bloco de alta tensão AMP+ HVA 630
Bloco de alta tensão AMP+ HVA 630

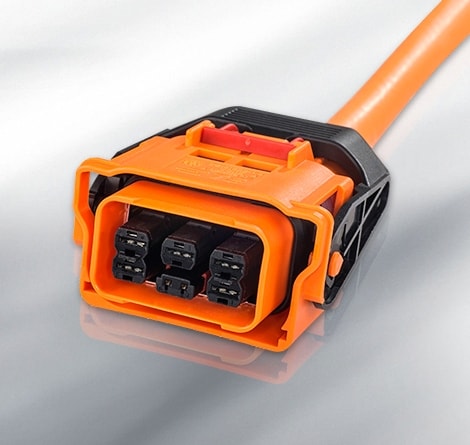

Plugue de alta tensão AMP+ HVA 630
Plugue de alta tensão AMP+ HVA 630
