Conectores qualificados para as especificações EN2997, BACC63 e ESC10 para aplicações aeroespaciais e militares adversas

Os conectores da série DEUTSCH 983 da TE são projetados especificamente para ambientes adversos, como motores de aeronaves e propulsores. Disponíveis em duas versões (com ou sem acessório integral), esse conector é usado em sua versão de aço inoxidável em áreas adversas de difícil acesso, como motores, trens de pouso, UPA (unidade de potência auxiliar), asas, pilones, bordas de ataque. A versão em alumínio é usada em áreas como compartimentos de carga.

Recursos

  • Sistema de autotravamento
  • Alta temperatura de operação (260°C)
  • Versões de alumínio e de aço inoxidável vedadas e herméticas
  • Resistência ao calor e à umidade
  • Insertos à prova de fogo (termofixos e silício fluorado)
  • Insertos resistentes a fluidos
  • Grande gama de acessórios
  • Contraporca
  • Grampo de cabo reto
  • Grampo de cabo a 90°
  • Design personalizado
  • Habilitado para especificação EN2997 para versões de aço inoxidável e alumínio
  • Em conformidade com EN3155 e ESC30 para contatos elétricos

260°C

Temperatura de operação

30

Anos de experiência

CONECTORES DE MOTOR SELADOS

O conector da série 983 da TE Connectivity (TE) foi criado na década de 90. Esse conector foi especialmente projetado para aplicações de zonas de aeronaves em ambientes adversos, como motores e propulsores. Disponível em duas versões, esse conector é usado em sua versão de aço inoxidável em áreas adversas de difícil acesso, como motores, trens de pouso, UPA (unidade de potência auxiliar), asas, pilones, bordas de ataque, enquanto a versão de alumínio é usada em compartimentos de carga. Qualificada para a especificação EN2997 em sua versão em aço inoxidável e alumínio, a série DEUTSCH 983 da TE também está qualificada para as especificações ADS (Aerospace Defense and Security) ESC10, Boeing BACC63 e Airbus ABS. Além disso, esses conectores são totalmente acopláveis a conectores MIL-DTL-83723 série III. Esses conectores usam contatos qualificados para as especificações EN3155 e ADS ESC30.

Recursos

• Alta confiabilidade

• Resistência a ambientes adversos

• Aplicações de alta vibração

• Alta temperatura de operação (260°C)

• Insertos à prova de fogo (termofixos e silício fluorado)

• Sistema antirrotação em 360° por aperto

• Fundo de metal de cápsula a cápsula (plugue e receptáculo acoplado)

• Opção para acessório integral



APLICAÇÕES

• Motor a jato de aeronave

• Trem de pouso

• Unidade de potência auxiliar

• Interconexão de ambiente de carga

• Equipamentos industriais de alta temperatura



Flange quadrada vedada
Plugue vedado circular
Contraporca vedada

CONECTORES DE MOTOR HERMÉTICOS

Os conectores do motor da série DEUTSCH 983 da TE também estão disponíveis como conectores herméticos.  Projetados e fabricados para operarem de forma confiável, em aplicações expostas a um ambiente com altas temperaturas, imersão em combustível, altas vibrações, choques extremos, alta pressão e alto vácuo.

Recursos

• Todas as características dos conectores de motor selados

• Vedação de vidro a metal

• Cápsula de alumínio para economia de peso

• Qualificação ESC10



APLICAÇÕES

• FADEC (Full Authority Digital Engine Control – Controle de motor digital de autoridade total)

• Acessórios do motor: (1) Sensores de pressão (2) Sensores de temperatura (3) Sensores de torque (4) Válvulas de combustível

• Trem de pouso

• Unidade de potência auxiliar

• Interconexão de ambiente de carga

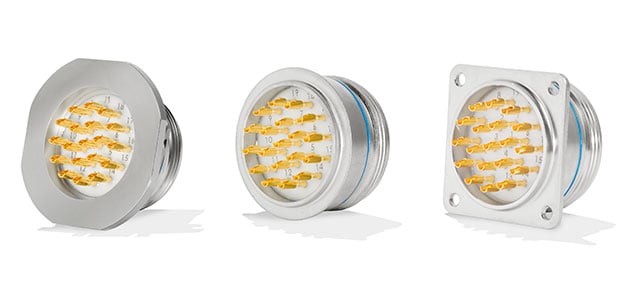

Receptáculo hermético

BACKSHELLS & ACESSÓRIOS PARA CONECTORES DE MOTOR

Para os conectores da série DEUTSCH 983, a TE está oferecendo uma ampla gama de acessórios para o suporte ao programa de conector de motor.  Backshells retas e de 90 graus estão disponíveis para ajudar a corrigir o suporte do cabo e ajudar a evitar a dobra ou a flexão excessiva. Dependendo da aplicação, uma variedade de acabamentos banhados e matérias-primas podem ser oferecidos. Além disso, a TE também está oferecendo suporte a acessórios que fornecem proteção ambiental, soluções de armazenamento e opções de terminação para atender a maioria dos conectores e interfaces.

Recursos

• Grampos de cabo retos e a 90°

• Compatível com muitos tamanhos de cápsulas e acabamentos banhados

• Disponível em alumínio e aço inoxidável

• As backshells fornecem alívio de tensão e suporte ao cabo para ajudar a evitar a dobra ou a flexão excessiva

• Tampas de proteção





APLICAÇÕES

• Motor a jato de aeronave

• Trem de pouso

• Unidade de potência auxiliar

• Interconexão de ambiente de carga

• Equipamentos industriais de alta temperatura

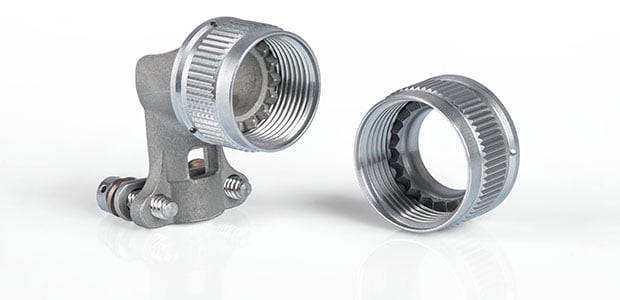

Porca de backshell

CONTATOS E FERRAMENTAS DE CONECTORES DO MOTOR

Para os conectores da série DEUTSCH 983, a TE Connectivity (TE) oferece uma gama completa de contatos sólidos integrados à maioria dos conectores DEUTSCH da TE atualmente disponíveis nos mercados aeroespacial, de defesa e marítimo. Esses contatos são projetados para aplicações padrão até 200°C, mas também para ajudar a suportar maiores restrições de vibração e temperaturas mais altas de até 260°C para aplicações do motor. De acordo com os mercados e as necessidades dos clientes, nossos contatos podem ser qualificados para o padrão EN3155 ou para padrões específicos de clientes, como as qualificações ESC ou ABS.

Recursos

• Padrão 200°C / Motor de jato a 260°C

• Contatos de banda NRG (Napking RinG) com resistência à vibração atualizada para motores a jato

APLICAÇÕES

• Motor a jato de aeronave

• Trem de pouso

• Unidade de potência auxiliar

• Interconexão de ambiente de carga

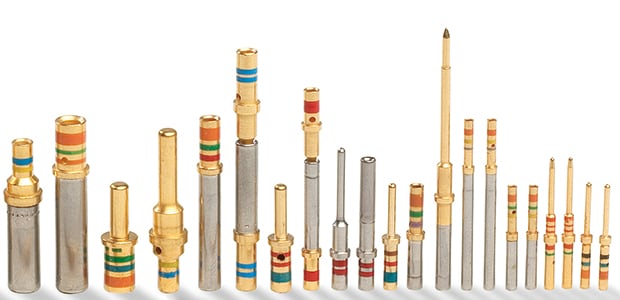

Contatos da série 983
