HDC - Conectores de serviço pesado retangulares (Para trilhos)

Conectores pesados para uso em ambientes adversos que cobrem graus de proteção até IP69k, classificação atual de 10 A a 2500 A e até 216 contatos.

Principais características

  • Inserções para até 3.000V; 420A; 216 contatos ou seção transversal de fio de até 150 mm2
  • Extremamente resistente ao impacto devido ao revestimento em pó
  • Excelente proteção contra corrosão devido ao revestimento rígido
  • Sistemas de bloqueio para maior proteção de vibração e choque
  • Faixa de temperatura: -40 ºC +100 ºC

Vantagens

  • Sistema de bloqueio positivo rápido
  • Compatível com NF F 61030/EN 61984
  • Comprovado em campo

Padrões

  • NFF 61030
  • EN 61 984

Aplicações

  • Controle de Trens
  • PIS e segurança
  • Subsistemas

Descrição

  • Conector de alumínio
  • Contatos sólidos de crimpagem AWG16, 12 e 8
  • Sistemas modulares permitem interfaces personalizadas
  • Uma escolha entre 4 500 PN
  • 2600 invólucros (metal) // 500 inserções (10A a 420A; 3.000V)
  • IP44 & IP68

Funções

  • Controle de CABINE
  • Controle de Trens
  • Ar condicionado
  • Portas
  • Iluminação

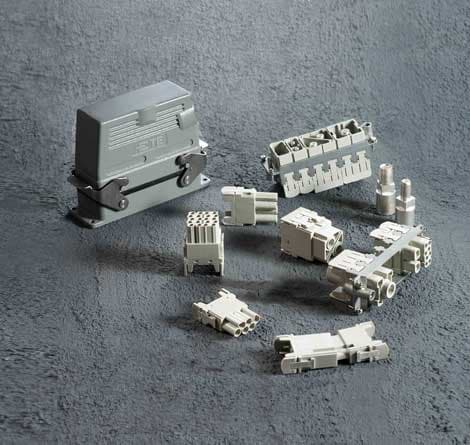

Conectores pesados para ambientes adversos. Ao lado dos conhecidos conectores padrão (6-24 pinos), a gama de produtos também oferece uma série de produtos com um alto número de pinos (até 216) e conectores de alta corrente de até 500 A.

Os invólucros são feitas de alumínio fundido ou termoplástico com um grau de proteção IP 65 - 69k. As variantes blindadas por EMI e protegidas por corrosão estão completando a gama de produtos.

Coberturas e invólucros

Superfície extremamente resistente ao impacto e robusta devido ao revestimento em pó para permitir o uso em ambiente severo, disponível nas versões IP65, IP67, IP68, IP69K e EMC.

Lista de produtos

inserções

Disponível para término de parafuso, crimpagem e grampo de gaiola; materiais retardadores de chamas de acordo com UL94-V0; fornece inserções combinadas para contatos de sinal e energia em uma inserção e suporte até 216 pinos em um conector

Lista de produtos

Contatos

Suporte 5A – corrente 650A; fornece uma das maiores densidades de contato do mercado com boa prova de vibração.

Lista de produtos

Sistema modular HMN

Fornecer alta flexibilidade, possibilidade de personalização e capacidade de combinação de diferentes tecnologias dentro de um conector: energia, sinal, comando pneumático, RJ45, D-Sub, USB, Quint

Lista de produtos
  1. Conectores de Serviço Pesado: Visão Geral (Inglês)

Com nosso amplo portfólio de conectores de alta capacidade para serviço pesado, a TE Connectivity oferece uma solução confiável para aplicações industriais nos ambientes mais severos, de ferrovias a fábricas. O conceito modular desses conectores proporciona uma adaptação flexível e rápida aos requisitos de qualquer projeto.
