Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

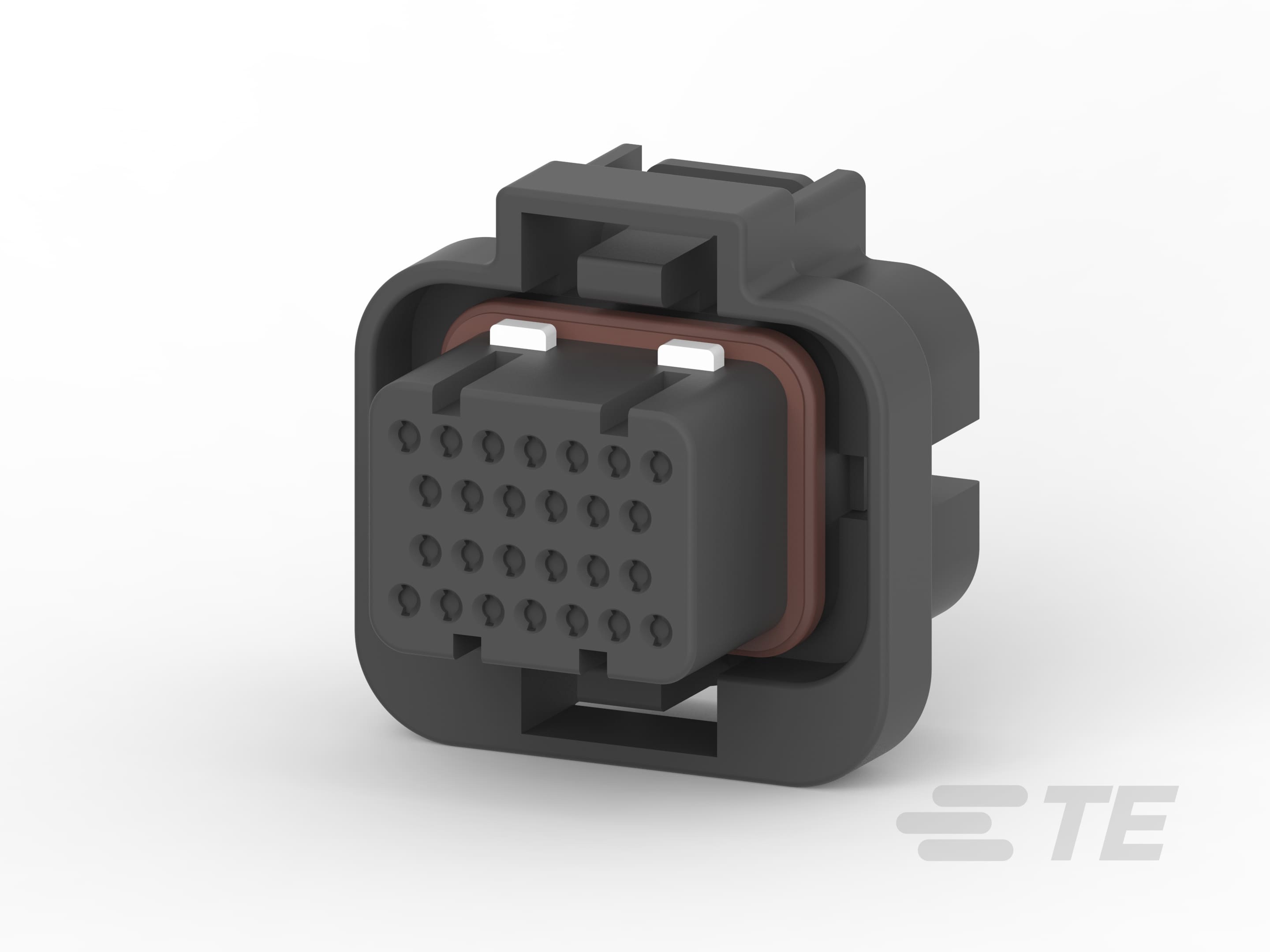

• Forma do conector e invólucro : Retangular

• Selável : Sim

• Conector misto e híbrido : Não

• Recurso de bloqueio primário : Integrado ao alojamento

• Conector e contato terminam para : Fio e cabo

• Tipo de conector e invólucro : Plugue

• Sistema de conectores : Fio a placa

• Número de posições : 26

• Número de linhas : 4

• Tensão de operação (VDC): 250

• Tensão de operação (VAC): 250

• Cor do produto primário : Preto

• Ângulo de saída do cabo : 180°

• Código do conector : 2

• Diâmetro do pino compatível : 1 mm [ .039 in ]

• Tipo de contato : Receptáculo

• Tipo de alinhamento de compatibilidade : Chaveado

• Alinhamento de compatibilidade : Sem

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Garantia da posição do terminal : Não

• Alívio de tensão : Sem

• Inclinação da linha central : 3 mm [ .118 in ]

• Material do invólucro : Termoplástico

• Altura do conector : 32.1 mm [ 1.26 in ]

• Espaçamento entre linhas : 3.5 mm [ .137 in ]

• Largura do produto : 38 mm [ 1.5 in ]

• Comprimento do produto : 32.2 mm [ 1.26 in ]

• Intervalo amplo de temperatura de operação : -40 – 125 °C [ -40 – 257 °F ]

• Temperatura de operação (máx) : 125 °C [ 257 °F ]

• Aplicação do circuito : Energia

• Classificação IP : JIS D0203

• Classificação de inflamabilidade UL : UL 94V-2

• Método de embalagem : Tubo

• Quantidade de embalagem : 20
