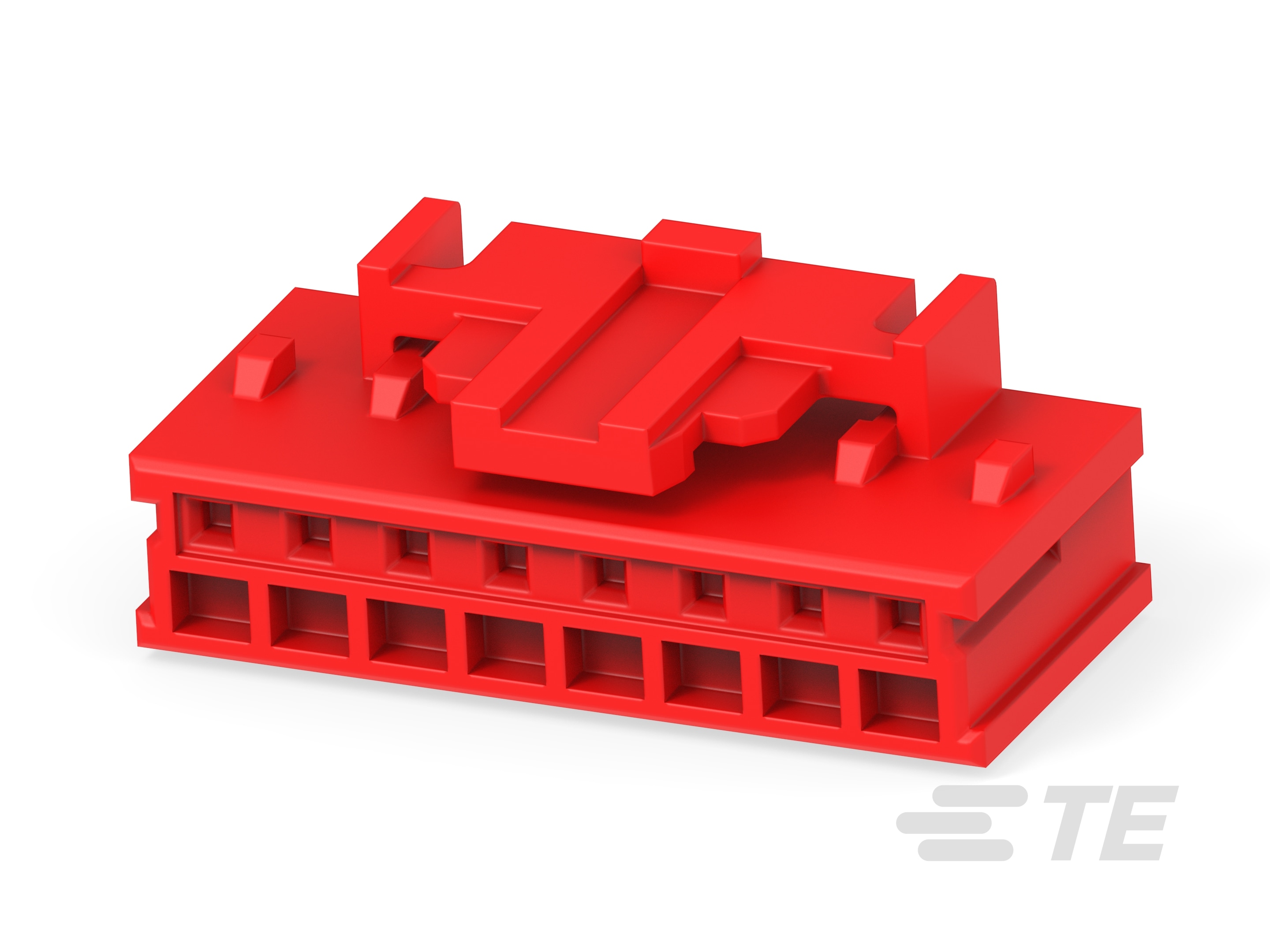

Name: 8POS Plug Housing for GIC 2.0 EV Series
Brand: GRACE INERTIA

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Características do tipo do produto

Tipo de produto do conector : Alojamento
Tipo de conector e invólucro : Plugue
Sistema de conectores : Fio a placa
Selável : Não
Conector e contato terminam para : Fio e cabo

Recursos de configuração

Número de posições : 8
Número de linhas : 1

Características elétricas

Tensão de operação (VDC): 50
Tensão de operação (VAC): 50

Características do corpo

Cor do produto primário : Vermelho

Recursos de contato

Tipo de contato : Soquete
Layout de contato : Em linha

Acessório mecânico

Tipo de montagem do conector : Montagem de cabos (suspensão livre)

Características da habitação

Material do invólucro : Náilon 66 GF
Inclinação da linha central : 2 mm [ .079 in ]

Dimensões

Comprimento do conector : 17.2 mm [ .677 in ]
Altura do conector : 7.9 mm [ .311 in ]
Largura do conector : 6.75 mm [ .266 in ]

Condições de uso

Intervalo amplo de temperatura de operação : -30 – 105 °C [ '-22 – 221 °F ]

Operação/Aplicação

Sem halógeno : Não
Aplicação do circuito : Sinal

Marcas de identificação

Recurso de identificação do circuito : Sem

Características da embalagem

Quantidade de embalagem : 200
Método de embalagem : Pacote

1-1971030-8

Housing, Plug, Wire-to-Board, 8 Position, 2 mm [.079 in] Centerline, 1 Row, 50 VAC, GRACE INERTIA 2.0, Rectangular Wire & Cable Connectors & Housings

1-1971030-8

Housing, Plug, Wire-to-Board, 8 Position, 2 mm [.079 in] Centerline, 1 Row, 50 VAC, GRACE INERTIA 2.0, Rectangular Wire & Cable Connectors & Housings

Tipo de produto do conector : Alojamento

Tipo de conector e invólucro : Plugue

Sistema de conectores : Fio a placa

Número de posições : 8

Inclinação da linha central : 2 mm [ .079 in ]

Documentos

Desenho do produto

Arquivos CAD

Especificações do Produto

Notificação de Alteração de Produtos

Características

Características do tipo do produto

Tipo de produto do conector : Alojamento

Tipo de conector e invólucro : Plugue

Sistema de conectores : Fio a placa

Selável : Não

Conector e contato terminam para : Fio e cabo

Recursos de configuração

Número de posições : 8

Número de linhas : 1

Características elétricas

Tensão de operação (VDC): 50

Tensão de operação (VAC): 50

Características do corpo

Cor do produto primário : Vermelho

Recursos de contato

Tipo de contato : Soquete

Layout de contato : Em linha

Acessório mecânico

Tipo de montagem do conector : Montagem de cabos (suspensão livre)

Características da habitação

Material do invólucro : Náilon 66 GF

Inclinação da linha central : 2 mm [ .079 in ]

Dimensões

Comprimento do conector : 17.2 mm [ .677 in ]

Altura do conector : 7.9 mm [ .311 in ]

Largura do conector : 6.75 mm [ .266 in ]

Condições de uso

Intervalo amplo de temperatura de operação : -30 – 105 °C [ '-22 – 221 °F ]

Operação/Aplicação

Sem halógeno : Não

Aplicação do circuito : Sinal

Marcas de identificação

Recurso de identificação do circuito : Sem

Características da embalagem

Quantidade de embalagem : 200

Método de embalagem : Pacote

Conformidade
