Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

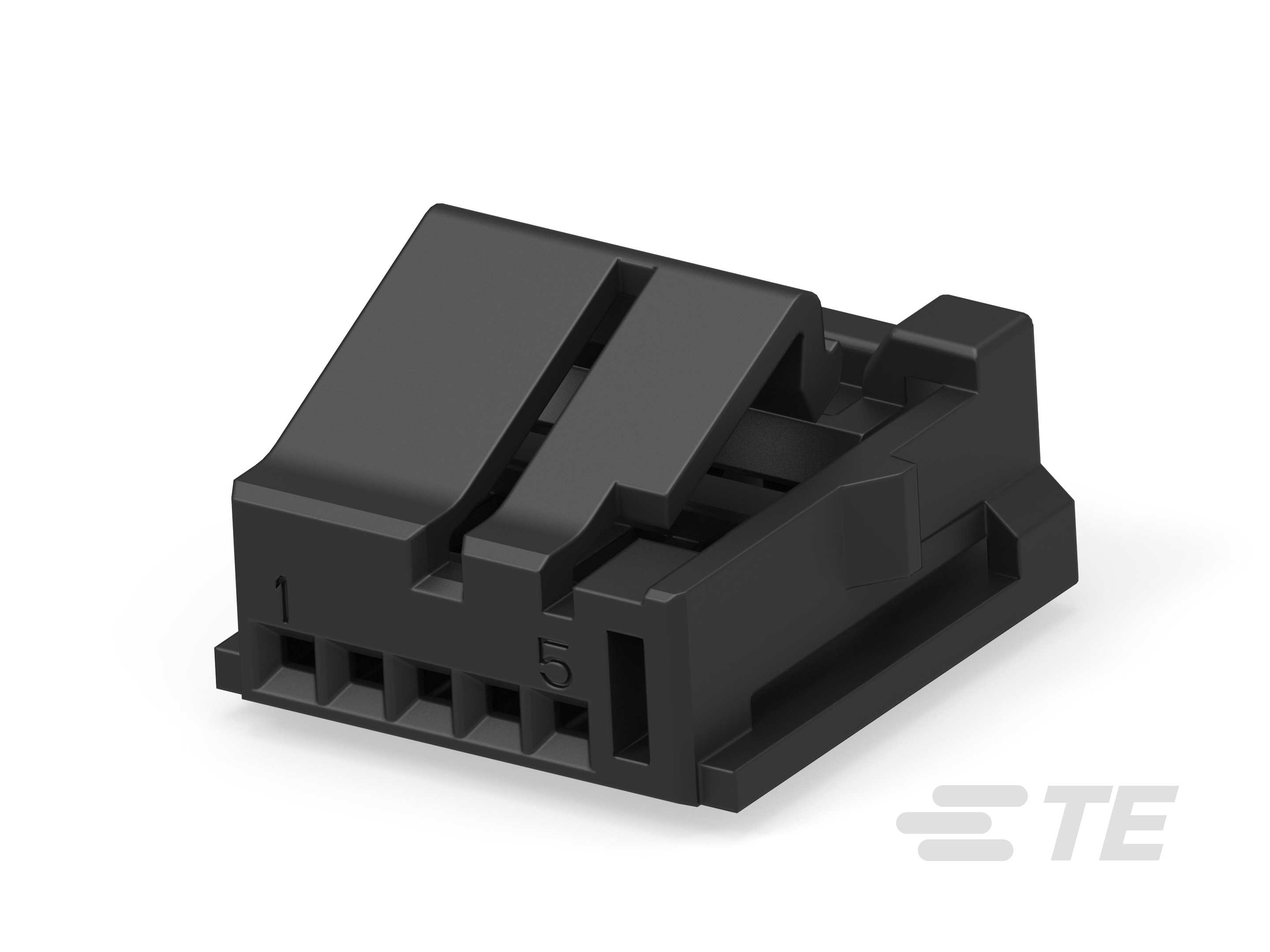

• Conector e contato terminam para : Fio e cabo

• Tipo de conector e invólucro : Alojamento para terminais fêmeas

• Forma do conector e invólucro : Retangular

• Selável : Não

• Conector misto e híbrido : Não

• Sistema de conectores : Fio a placa

• Recurso de bloqueio primário : No Terminal

• Número de posições : 5

• Número de linhas : 1

• Arquitetura de tensão nominal (V): 12, 24

• Cor do produto primário : Preto

• Código do conector : A

• Largura da guia compatível : .5 mm [ .019 in ]

• Tipo de contato : Receptáculo

• Corrente de contato nominal (máx) (A): 2

• Tamanho do contato : .5mm

• Tipo de alinhamento de compatibilidade : Chaveado

• Alinhamento de compatibilidade : Com

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Inclinação da linha central : 1.27 mm [ .05 in ]

• Material do invólucro : PBT GF

• Largura do produto : 3.74 mm [ .147 in ]

• Altura do conector : 10.05 mm [ .395 in ]

• Comprimento do produto : 9.68 mm [ .38 in ]

• Intervalo amplo de temperatura de operação : -40 – 130 °C [ -40 – 266 °F ]

• Temperatura de operação (máx) : 130 °C [ 266 °F ]

• Aplicação do circuito : Sinal

• Método de embalagem : Caixa de papelão

• Quantidade de embalagem : 8000
