- Número interno da TE: 61782-2

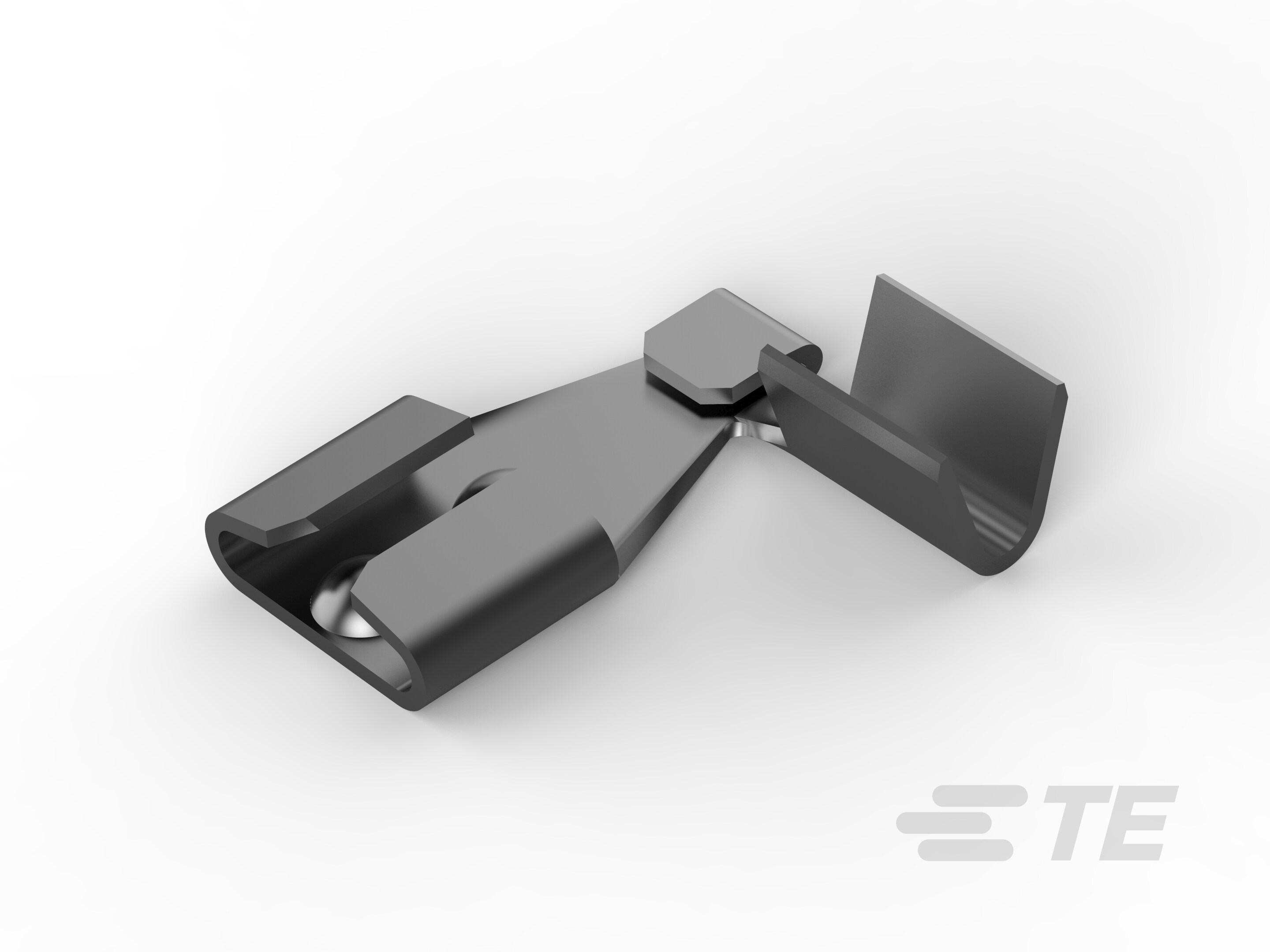

- Descrição interna da TE: AMPEDGE FLAG 22-16 .0126TPBR
-
Tipo de terminal PCB : Receptáculo
-
Espessura do PCB (recomendada) : 1.57 mm [ .062 in ]
-
Diâmetro do orifício do PCB : 1.5 mm [ .059 in ]
-
Tamanho do fio (AWG): 22 – 16
-
Tamanho do fio (mm²): .3 – 1.42
Documentos
Desenho do produto
- FLAG TERMINAL, 22-16 AWG, ENG_CD_61782_E.pdf Inglês
- FLAG TERMINAL, 22-16 AWG, Inglês
Arquivos CAD
-
Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
- 3D PDF 3D_CVM_CVM_61782-2_H_c-61782-2-h-3d.pdf 3D
- Modelo de visualização do cliente ENG_CVM_CVM_61782-2_H_c-61782-2-h.2d_dxf.zip Inglês
- ENG_CVM_CVM_61782-2_H_c-61782-2-h.3d_igs.zip Inglês
- ENG_CVM_CVM_61782-2_H_c-61782-2-h.3d_stp.zip Inglês
Fichas de dados e páginas de catálogo
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf Inglês
Especificações do Produto
- Especificações do Produto ENG_SS_108-1011_A.pdf Inglês
- S_108-1011_A.tif Inglês
