Proteções contra pássaros para linhas de energia
Características do Produto
-
Disponibilidade do produto de cobertura isolante LV/MV : ANZPAC, China, Europa, Oriente Médio e África, Mundial, Ásia
-
Tecnologia de cobertura isolante LV/MV : Aplicado a frio, Instalação energizada aplicada a frio
-
Classe de tensão de cobertura isolante LV/MV (kV): ≤ 35, ≤ 36
-
Tipo de produto de cobertura isolante LV/MV : Birdcap, Cobertura isolante
-
Equipamento : Coluna Horizontal, Condutor, Isolador de poste, PINO Duplo, Poste de linha/pino, Sem saída, Topo do grampo
Visão geral
Nossos protetores de pássaros BCIC-RAPC Raychem evitam interações prejudiciais de aves de rapina em linhas de distribuição de média tensão.

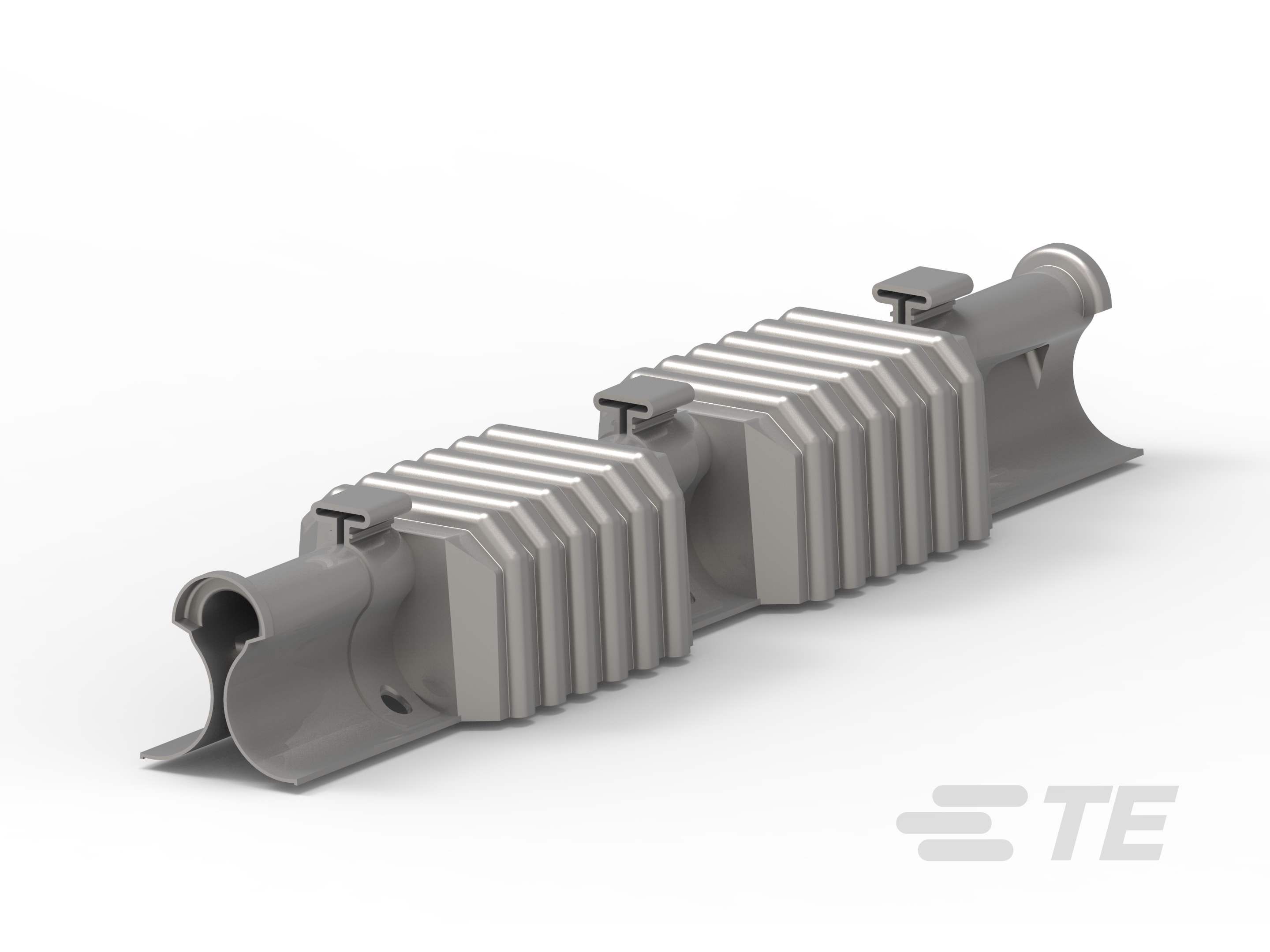

Nossos protetores de pássaros BCIC-RAPC Raychem para linhas de energia são coberturas de distribuição autocolantes projetadas para evitar interrupções causadas por aves de rapina em linhas de distribuição de média tensão. Os protetores de pássaros usam um design bimaterial para permitir instalações de hot-sticks nas aplicações de isolador do tipo pino, horizontal e sem saída. A tampa principal possui clipes rígidos embutidos, proporcionando uma fixação mecânica confiável. Até 10 pés de cobertura em tamanhos de condutores de #6 a 795 kcmil juntos. O braço de extensão é projetado para se aninhar sobre amortecedores de vibração sem qualquer interferência e travar sobre a tampa para aves. Este design modular fornece a capacidade de estender a cobertura para além de um único braço com seu sistema de travamento integrado.
A tampa principal do protetor de pássaros Raychem se encaixa em uma variedade de isoladores tipo porcelana e polímero, sem perturbar os níveis de BIL dos isoladores. A cobertura central flexível permite que os condutores saiam do isolador em ângulos de até 30° de qualquer eixo: tudo sem ter que cortar a tampa.
Principais características
- Proteção confiável contra paralisações
- Instalação rápida e versátil
- Material de alto desempenho
- Polímero robusto, não-rastreável e resistente a UV
- Desempenho a longo prazo em condições extremas
Protetores de pássaros para linhas de energia
Redução de paralisações relacionadas a animais
O sistema de proteção de ativos contra aves de rapina da TE Connectivity evita a interação desse tipo de vida selvagem com linhas de distribuição de média tensão. Veja como é fácil instalar a proteção contra aves de rapina BCIC e a extensão do braço BCAC.
Nossas soluções de isolamento e proteção Raychem
Perguntas frequentes
Perguntas frequentes
Pergunta: Os protetores de pássaros BCIC-RAPC Raychem para linhas de energia fazem parte do programa de treinamento de instalação da TE?
Resposta: Sim, nossos protetores de pássaros para linhas de energia fazem parte do nosso cronograma de treinamento de soluções de proteção de vida selvagem e patrimônio. Saiba mais em TE.com/trainingcenter
Pergunta: Do que são feitos nossos protetores de pássaros para linhas de energia?
Resposta: Nossos protetores de pássaros para linhas de energia são projetados usando uma combinação de nossos materiais isolantes antirrastreamento flexíveis e rígidos da Raychem. Essa combinação permite um design versátil e robusto, garantindo uma longa vida útil ao produto.
Pergunta: Quais são as principais vantagens dos nossos protetores de pássaros para linhas de energia?
Resposta: Nossos protetores de pássaros para linhas de energia permitem que você elimine as paralisações causadas por aves de rapina/pássaros, que são comuns em linhas de distribuição aérea de média tensão. Seu design flexível fornece a capacidade de estender a cobertura para além de um único braço com seu sistema de travamento integrado.
Características
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Sistema de Material PET-G, Poliolefina, Poliolefina reticulada
-
Tecnologia de cobertura isolante LV/MV Aplicado a frio, Instalação energizada aplicada a frio
-
Tipo de produto de cobertura isolante LV/MV Birdcap, Cobertura isolante
-
Tipo de isolador Coluna, Polimérico, Porcelana
-
Tipo de isolador/ANSI 55-2,55-3,55-4,55-5, 55-4,55-5,57-2, 55-5,55-6,55-7,56-1,56-2,56-3, 56-1,55-6,55-7, Coluna Horizontal, Polimérico Vise Top, Polímero ou Porcelana, Porcelana, Porcelana (Horizontal) 25 a 35 kV, Porcelana (Horizontal) >35 kV
Recursos de configuração
-
Inspeção visual Não
Características elétricas
-
Classe de tensão de cobertura isolante LV/MV (kV) ≤ 35, ≤ 36
Características do corpo
-
Material do isolador Porcelana
-
Cor Cinza, Transparente, Vermelho
Dimensões
-
Faixa de diâmetro da saia externa do isolador (mm) 91.44 – 190.5, 165
-
Faixa de diâmetro da saia externa do isolador (in) 3.6 – 7.5, 6,5
-
Faixa do condutor (mm²) 25 – 150
-
Faixa do condutor (AWG/kcmil) 6 – 556, 6 – 795
-
Cobertura de isolamento (mm) 1041.4, 1066.8, 1079.5, 1219.2, 1390.4, 1397, 1549, 2108.2, 2133.6, 508, 533, 609.6, 685.8, 775, 812.8
-
Cobertura de isolamento (in) 20, 21, 24, 27, 30.5, 32, 41, 42, 42.5, 48, 55, 61, 76, 83, 84
Condições de uso
-
Intervalo amplo de temperatura de operação (°C) 0 – 105, 0 – 90
Operação/Aplicação
-
Sem halógeno Não, Sim
-
Equipamento Coluna Horizontal, Condutor, Isolador de poste, PINO Duplo, Poste de linha/pino, Sem saída, Topo do grampo
-
Tipo de aplicação Aéreo, Distribuição
-
Instalação energizada Não, Sim
-
Baixa emissão de halogênio Sim
Normas da indústria
-
Aprovado pela RUS Sim
Disponibilidade do produto
-
Disponibilidade do produto de cobertura isolante LV/MV ANZPAC, China, Europa, Oriente Médio e África, Mundial, Ásia
Número de referência
-
Número interno da TE CAT-BCIC-RAPC
