Conectores de alta velocidade robustos: velocidades mais altas, maior confiabilidade

Nossos conectores de alta confiabilidade, alto desempenho e alta velocidade para aplicações aeroespaciais e militares suportam padrões VITA, protocolos VPX, Computação Incorporada e conexões com fio para vários protocolos de até 10 GB/s. Esses produtos fornecem integração perfeita do backplane às conexões de caixa para caixa e oferecem mais opções e mais flexibilidade na concepção de sistemas de próxima geração e no cumprimento das necessidades de SWaP (tamanho, peso e potência).

Produtos em Destaque:

Conectores de Alta Velocidade e Robustos

  • Conector CeeLok FAS-T
  • Conector Circular Nano CeeLok FAST-T
  • Conector CeeLok FAS-X
  • Conector Mezalok (VITA 61)
  • Conector MULTIGIG RT 2 (VITA 46)
  • Conector MULTIGIG RT 2-R (VITA 72)
  •  Conector MULTIGIG RT 3
  • Conector Fortis Zd
  • Família de Produtos Quadrax

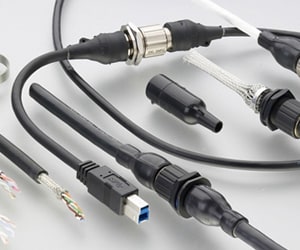

Conector CeeLok FAS-T

Conector de I/O circular robusto que suporta 10 GB/s

O conector CEELok FAS-T da TE é um dos conectores de ethernet mais robustos, pequenos, de 10 GB/s, o conector de I/O de terminal de campo para o mercado Aeroespacial, de Defesa e da Marinha.  Foi projetado para atuar em alguns dos ambientes mais extremos da indústria, ao mesmo tempo em que fornece uma economia substancial de tamanho e peso através de seu pequeno fator de forma de tamanho de concha 8.  O padrão único do pino "T" minimiza a impedância elétrica e a diafonia.

Conectores circulares Nano CeeLok FAST-T

Conectividade ethernet flexível, robusta e compacta de 10 GB/s

Os conectores circulares CeeLok FAS-T Nano da TE usam as mesmas conchas que nossos conectores circulares Nanonics selados, bem estabelecidos ambientalmente, mas com uma inserção aprimorada para suportar sinais de alta velocidade.  O padrão de contato em forma de T de 8 posições fornece cancelamento de ruído e desacoplamento para minimizar a diafonia e aumentar a integridade do sinal.

ceelok fas-t
Conector CeeLok FAS-T
Conector Circular Nano CeeLok FAST-T
Conector Circular Nano CeeLok FAST-T

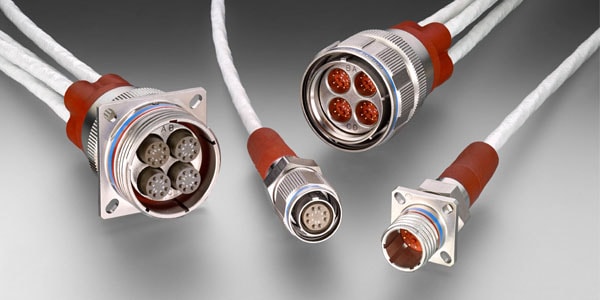

Conector CeeLok FAS-X

A solução de alta velocidade para entregadores de dados de 10 Gb/s usando componentes robustos e especificações Mil

Os conectores CeeLok FAS-X da TE usam contatos AS39029 confiáveis e conchas de conectores padrão M38999 projetadas para ambientes robustos para fornecer um desempenho confiável e consistente de alta velocidade. A configuração do pino "X" foi projetada para otimizar a integridade do sinal. Os conectores estão disponíveis com conchas de alumínio ou compostas. Os conectores CEELok FAS-X são conectores de alta velocidade aprovados por MIL-DTL-32546.

CeeLok FAS-X
Conector CeeLok FAS-X

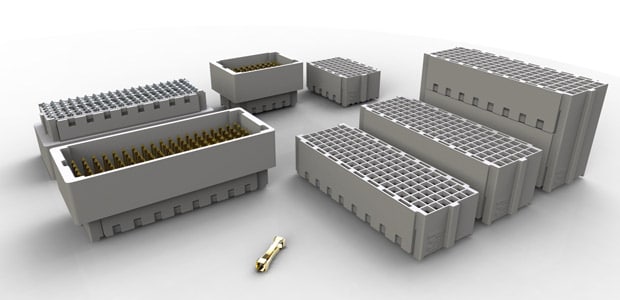

Conector Mezalok

Conector de mezanino incorporando sistema de contato de mini caixa "quad-redundante"

Os conectores Mezalok são conectores robustos de mezanino de montagem em superfície que incorporam sistema de contato mini caixa "quad-redundante" para interface separável.  Disponível em 60, 114 e 320 posições com opções de altura de pilha 10, 12, 15 e 18 mm.  A posição 114 foi projetada para suportar a arquitetura VITA 61 XMC  como uma alternativa robusta e de alta velocidade ao VITA 42 XMC 2.0.

Conectores Mezalok
Conectores Mezalok

Conector MULTIGIG RT 2

Sistema de conectores modular para aplicativos VPX que suportam taxas de dados para 10 Gb/s

O conector MULTIGIG RT 2, padrão para VITA 46, suporta taxas de dados de até 10 Gb/s e representa um grande avanço no mundo da computação robusta e da tecnologia de habilitação C4ISR. O sistema de conectores modular possui um conector de backplane protegido e usa uma interface sem pinos e design baseado em wafer no lugar de contatos de pinos.  O sistema de conectores também oferece recursos ESD incorporados que permitem a manutenção de campo, tem um peso extremamente leve e é totalmente qualificado para ambientes VITA 46.

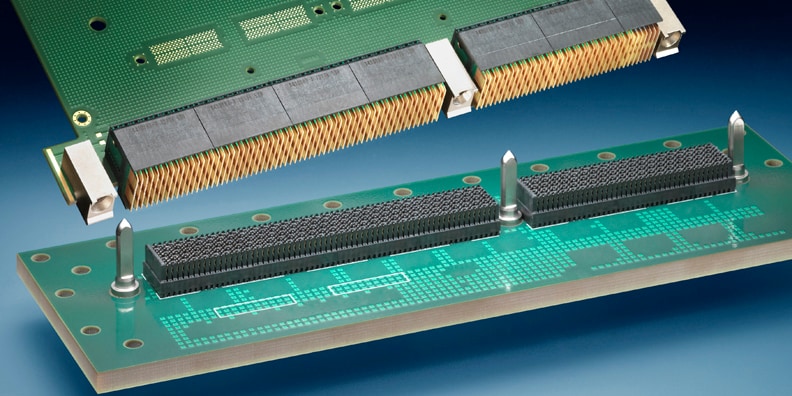

Conector MULTIGIG RT 2-R

Sistema de contato quad redundante para atender protocolos de choque e vibração VITA 72

Conectores MULTGIG RT 2-R projetados para atender ao desempenho ambiental VITA 72, ao mesmo tempo em que aproveitam todos os benefícios técnicos e econômicos do VITA 72 VPX.  O sistema de contato quad-redundante  aumenta a confiabilidade em ambientes de alta vibração, fornecendo o dobro dos pontos de contato versus nosso conector MULTIGIG RT 2 padrão.

Conector MULTIGIG RT 2 e 2R
Conector MULTIGIG RT 2 e 2R

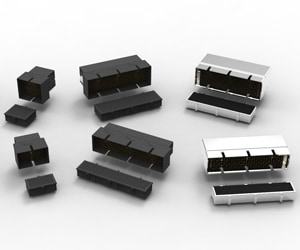

Conector Fortis Zd

Conector de nível de placa para aplicações extremas de desempenho mecânico e elétrico de mais de 10 Gb/s

Com altas velocidades e alta confiabilidade em aplicações exigentes, a família de conectores Fortis Zd foi projetada para atender a aplicativos de processamento intensivo de próxima geração.  Os conectores suportam velocidades de mais de 10 Gb/s em um design que economiza espaço e peso.

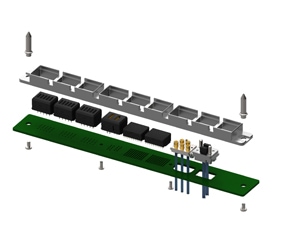

Conector Fortis Zd LRM

Embalagem robusta de próxima geração flexível com sistema modular leve

O sistema de conectores Fortis Zd LRM é um sistema de conectores modular para embalagens robustas de próxima geração, desde caixas aviônicas até veículos terrestres militares.  Possui uma estrutura com múltiplas saídas, leve e com vários compartimentos que aceita sinal digital de alta velocidade, RF de potência e módulos ópticos.

Conector Fortis Zd
Conector Fortis Zd
Conector Fortis LRM
Conector Fortis LRM

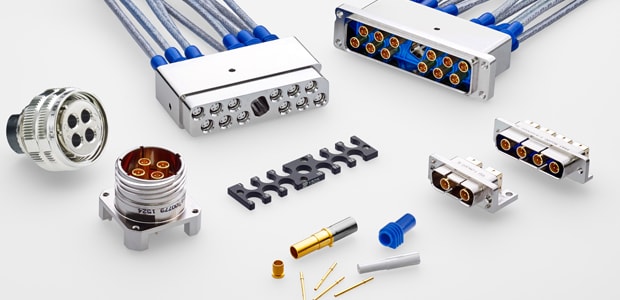

Família de Produtos Quadrax

Sistemas de contato multisinal para aplicações de alta velocidade

A TE oferece o sistema altamente versátil de contato multisinal Quadrax, composto por dois pares diferenciais (impedância combinada) usados com cabos Ethernet quadraxial e Fiber Channel.  Os contatos da Quadrax estão disponíveis no tamanho de concha 8 (chaveado), 24 contatos de pinos e soquetes AWG, crimpagem hexagonal e versões soldáveis de cauda de PCB de pinos. Eles são adaptáveis a uma variedade de conectores, incluindo ARINC 600, 404, D-Subminiature e MIL-DTL-38999, e são projetados para uso em aplicações de alta velocidade como Gigabit Ethernet, IEEE 802.3Z e Fibre Channel X3T11.

quadrax
