Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

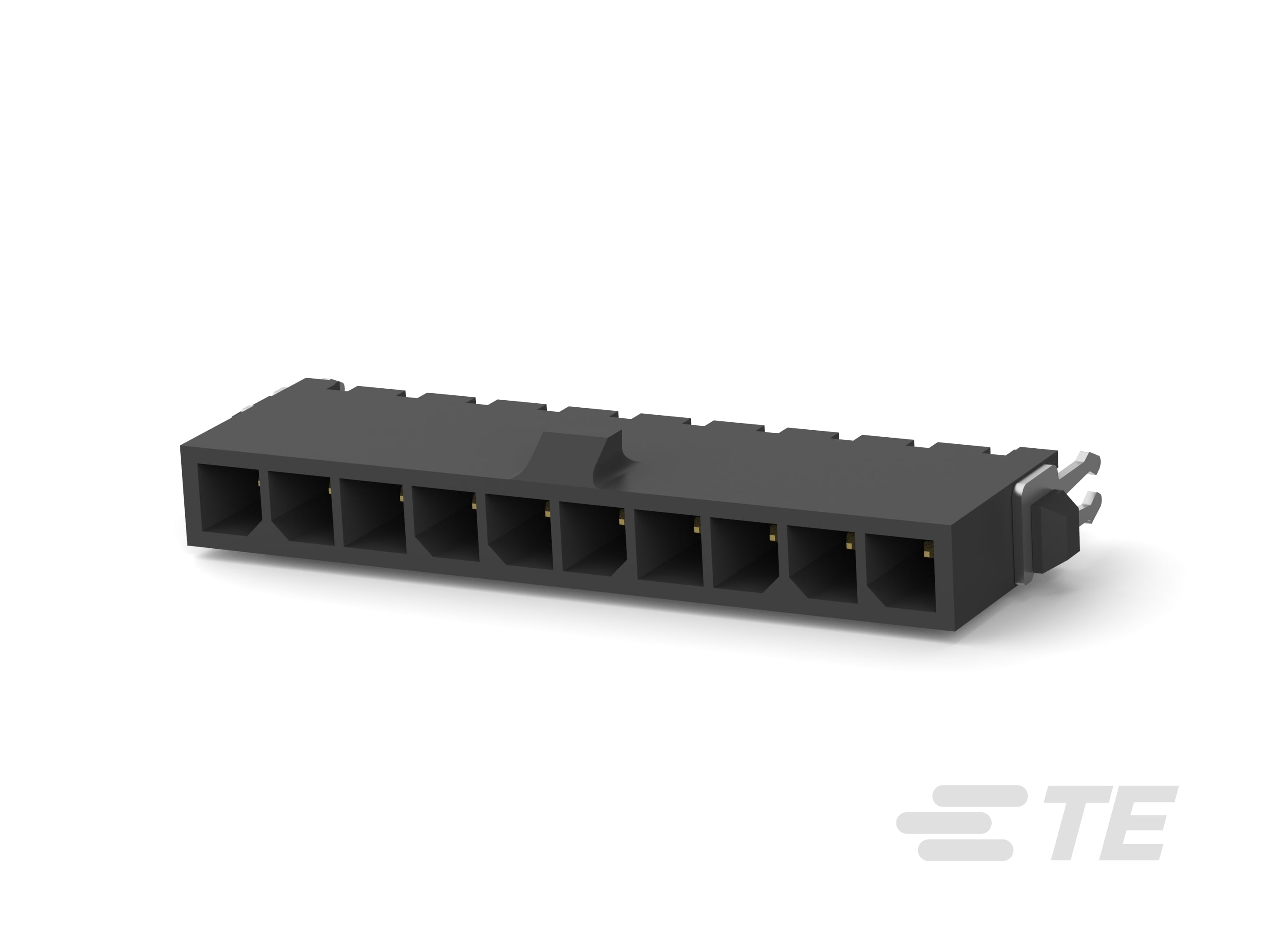

• Forma do conector e invólucro : Retangular

• Cabeçalho misto e híbrido : Não

• Tipo de montagem do conector PCB : Cabeçalho de suporte PCB

• Sistema de conectores : Fio a placa

• Tipo de cabeçote : Totalmente protegido

• Selável : Não

• Conector e contato terminam para : Placa de circuito impresso

• Condição de carga de contato do conector : Totalmente carregado

• Número de posições de energia : 10

• Número de posições carregadas : 10

• Número de Colunas : 10

• Orientação de montagem do PCB : Vertical

• Número de posições : 10

• Número de linhas : 1

• Material do invólucro : Náilon de alta temperatura

• Localização de entrada compatível : Topo

• Inclinação da linha central : 3 mm [ .118 in ]

• Material de revestimento da área de terminação de contato PCB : Estanho

• Material base de contato : Latão

• Comprimento da área de acoplamento de contato : 4.15 mm [ .163 in ]

• Layout de contato : Em linha

• Forma do contato : Quadrado

• Espessura do material de revestimento da área de terminação de contato do PCB : 2.54 – 7.62 µm [ 100 – 300 µin ]

• Dimensão do poste quadrado de acoplamento : .64 mm [ .025 in ]

• Espessura do material de revestimento da área de contato compatível : .76 µm [ 30 µin ]

• Tamanho do contato : .64mm

• Acabamento do material de revestimento da área de terminação de contato do PCB : Fosco

• Espessura de material de subplaca de contato : 1.27 – 2.54 µm [ 50 – 100 µin ]

• Material de subplaca de contato : Níquel

• Material de revestimento da área compatível de contato : Ouro

• Tipo de contato : Aba

• Corrente de contato nominal (máx) (A): 5

• Dimensão de terminação quadrada de poste e cauda : .64 mm [ .025 in ]

• Comprimento do poste e cauda da terminação : 3.18 mm [ .125 in ]

• Método de terminação para placa de circuito impresso : Furo passante - Solda

• Tipo de retenção de montagem de PCB : Sujeição

• Tipo de alinhamento de compatibilidade : Polarização

• Retenção de compatibilidade : Com

• Tipo de retenção de compatibilidade : Aba de travamento

• Característica do painel de montagem : Sem

• Retenção de montagem de PCB : Com

• Alinhamento da montagem do PCB : Sem

• Tipo de montagem do conector : Montagem em placa

• Alinhamento de compatibilidade : Com

• Blindado : Não

• Aplicação do circuito : Energia

• Material do revestimento do recurso de retenção do PCB : Estanho

• Material do recurso de retenção do PCB : Bronze fosforoso

• Cor do produto primário : Preto

• Temperatura de operação (máx) : 105 °C [ 221 °F ]

• Intervalo amplo de temperatura de operação : -40 – 105 °C [ -40 – 221 °F ]

• Classificação do fio incandescente : GWT 750 °C (sem chama)

• Compat�vel com produtos aprovados segundo o padr�o : UL E28476

• Classificação UL : Reconhecido

• Compat�vel com produtos do padr�o/ag�ncia : USR, CNR

• Classificação de inflamabilidade UL : UL 94V-0

• Quantidade de embalagem : 98

• Método de embalagem : Bandeja

• Comprimento do conector : 34.14 mm [ 1.34 in ]

• Altura do conector : 9.24 mm [ .364 in ]

• Espessura do PCB (recomendada) : 1.57 mm [ .062 in ]

• Largura do conector : 3.86 mm [ .152 in ]

• Tensão de operação (VDC): 250

• Tensão de operação (VAC): 250
