Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

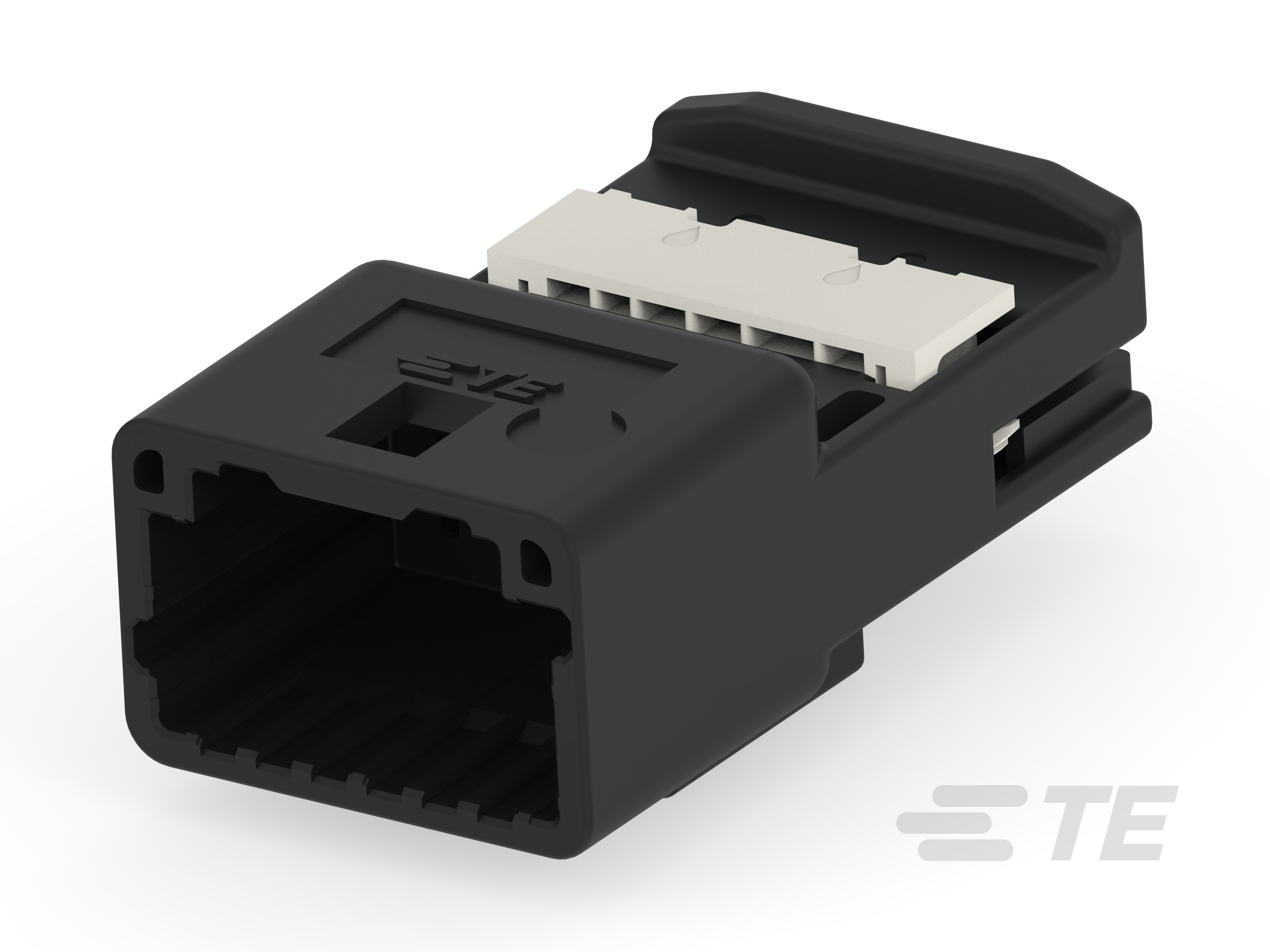

• Forma do conector e invólucro : Retangular

• Conector misto e híbrido : Não

• Tipo de conector e invólucro : Alojamento para terminais machos

• Sistema de conectores : Fio a Fio

• Selável : Não

• Recurso de bloqueio primário : No Terminal

• Conector e contato terminam para : Fio e cabo

• Tipo de contato : Aba

• Tamanho do contato : .63mm

• Largura da guia compatível : .64 mm [ .025 in ]

• Corrente de contato nominal (máx) (A): 7.5

• Material do invólucro : PBT

• Inclinação da linha central : 2.2 mm [ .087 in ]

• Ângulo de saída do cabo : 180°

• Cor do produto primário : Preto

• Código do conector : 1

• Tensão de operação (VDC): 14

• Arquitetura de tensão nominal (V): 14

• Útil : Sim

• Garantia de Posição do Conector capaz : Não

• Conformidade com RoHS da UE : Conforme

• Conformidade com ELV da UE : Conforme

• Alinhamento de compatibilidade : Com

• Tipo de alinhamento de compatibilidade : Chaveado

• Garantia da posição do terminal : Sim

• Alívio de tensão : Sem

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Método de embalagem : Caixa

• Quantidade de embalagem : 500

• Altura do conector : 14.7 mm [ .579 in ]

• Comprimento do produto : 18.6 mm [ .732 in ]

• Largura do produto : 33.9 mm [ 1.335 in ]

• Espaçamento entre linhas : 3 mm [ .118 in ]

• Classificação de inflamabilidade UL : UL 94HB

• Número de posições : 12

• Número de linhas : 2

• Temperatura de operação (máx) (°C): 80, 90, 100, 85, 75, 70

• Temperatura de operação (máx) (°F): 158, 167, 176, 194, 185, 212

• Intervalo amplo de temperatura de operação : -40 – 100 °C [ -40 – 212 °F ]
