3-284047-1

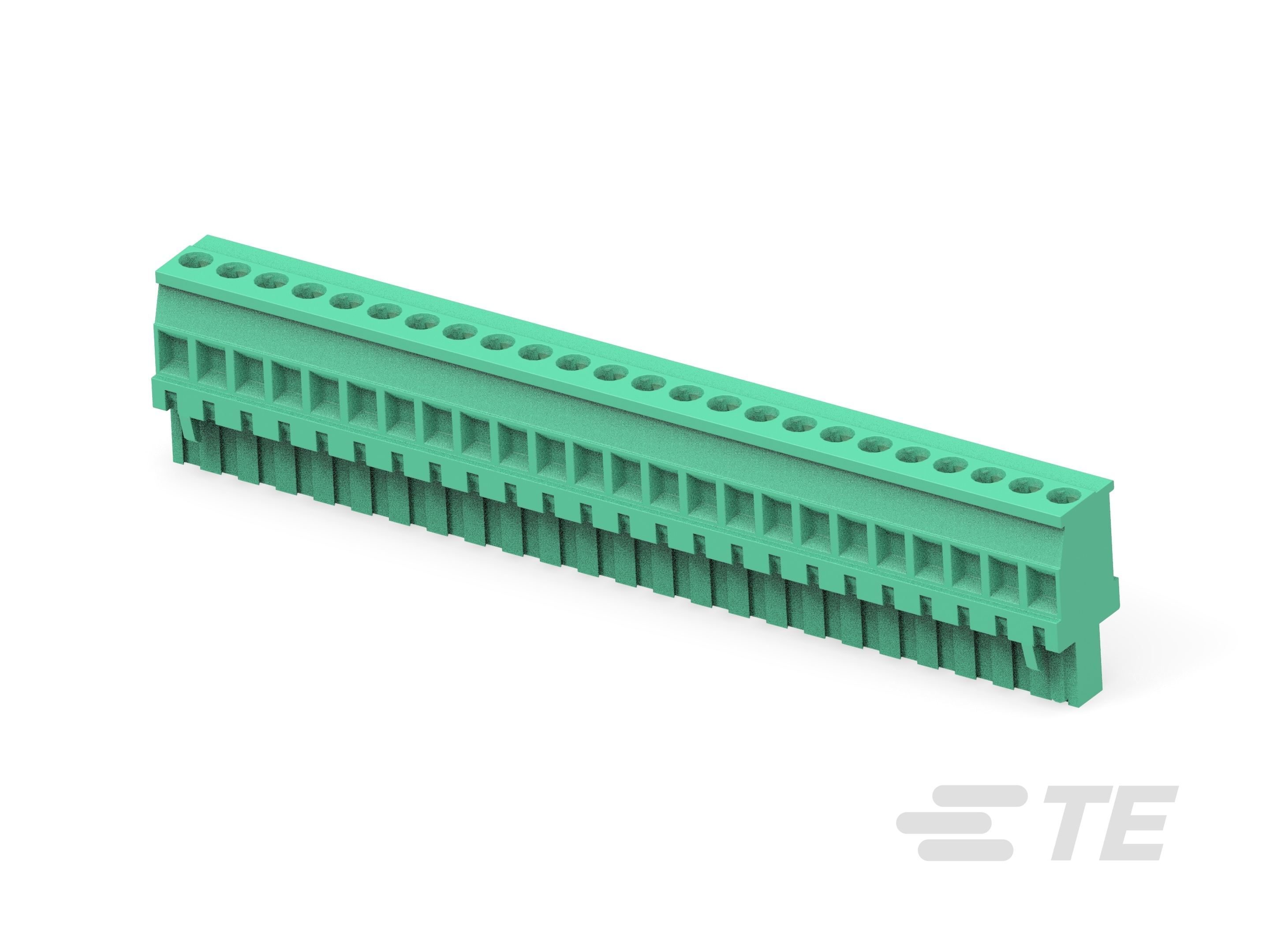

PCB Terminal Block Plug, Wire-to-Board, 24 Position, 5.08 mm [.2 in] Centerline, 1 Row, 90° Wire Entry Angle, 30 – 12 AWG Wire Size
3-284047-1
PCB Terminal Block Plug, Wire-to-Board, 24 Position, 5.08 mm [.2 in] Centerline, 1 Row, 90° Wire Entry Angle, 30 – 12 AWG Wire Size
-
- Buchanan
- Número interno da TE: 3-284047-1
- Descrição interna da TE: Vertical Plug, RH, 5.08mm, Gn,
-
Tipo de conector do bloco de terminais : Plugue
-
Sistema de conectores : Fio a placa
-
Número de posições : 24
-
Inclinação da linha central : 5.08 mm [ .2 in ]
-
Número de linhas : 1
Documentos
Desenho do produto
- TERMINAL BLOCK, VERTICAL PLUG, STACKING, RIGHT HAND, 5.08mm PITCH ENG_CD_284047_E12_284047-c_drw.pdf Inglês
Arquivos CAD
-
Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
- 3D PDF 3D_CVM_CVM_3-284047-1_E4.pdf 3D
- Modelo de visualização do cliente ENG_CVM_CVM_3-284047-1_E4.2d_dxf.zip Inglês
- ENG_CVM_CVM_3-284047-1_E4.3d_igs.zip Inglês
- ENG_CVM_CVM_3-284047-1_E4.3d_stp.zip Inglês
Fichas de dados e páginas de catálogo
- 1-1773458-1_EURO_STYLE_TERMINAL_BLOCKS_QRG ENG_DS_1-1773458-1_EURO_STYLE_QRG_0311.pdf Inglês
