Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

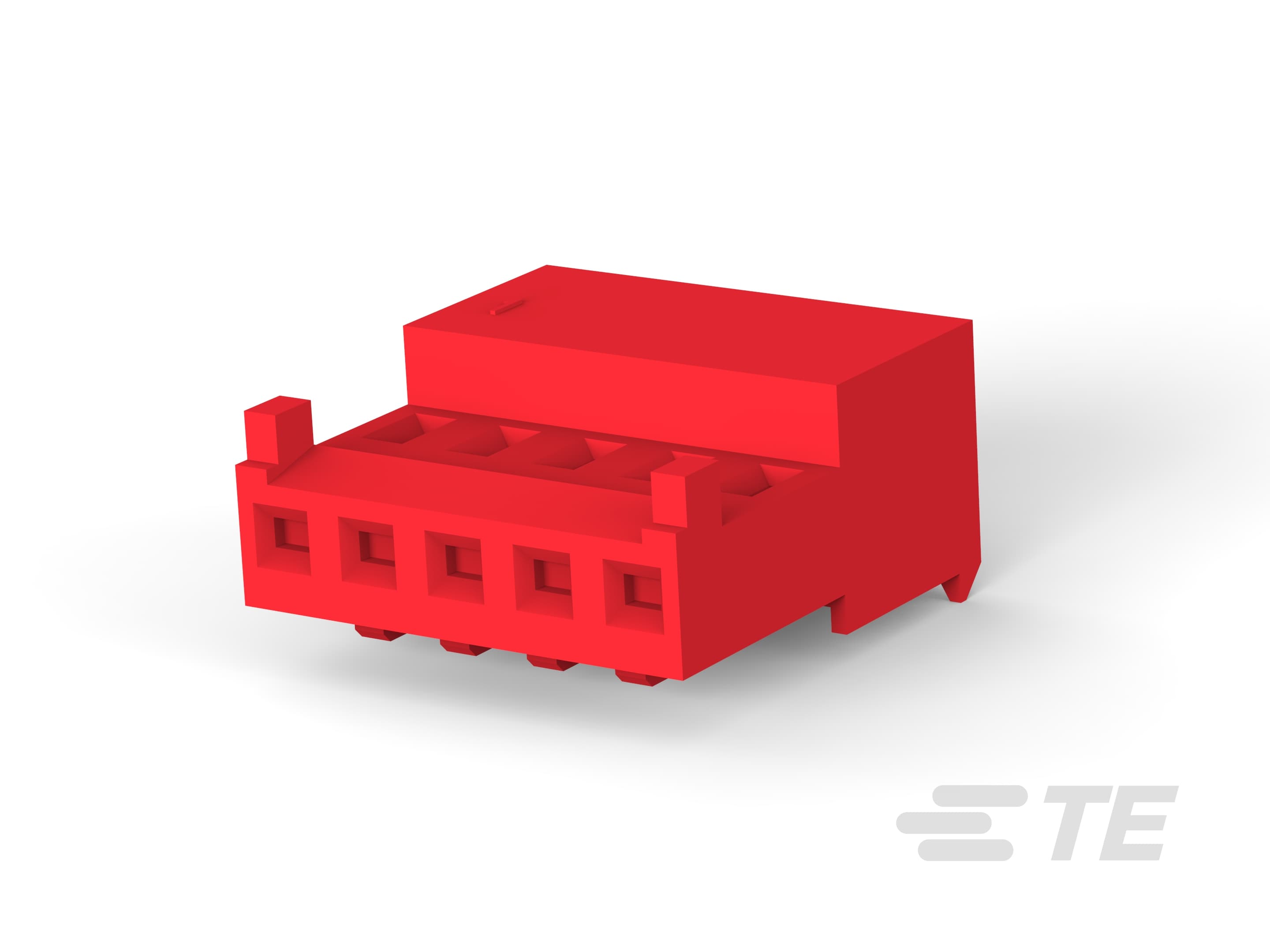

• Compatível com o tipo de fio discreto : Trefilado

• Tipo de produto do conector : Conjunto de conector

• Tipo de conector e invólucro : Receptáculo

• Sistema de conectores : Fio a placa

• Tipo de força de inserção. : Normal

• Selável : Não

• Conector e contato terminam para : Fio e cabo

• Contatos pré-carregados : Sim

• Número de Cavidades : 5

• Número de posições : 5

• Número de linhas : 1

• Tensão de operação (VAC): 250

• Cor do produto primário : Vermelho

• Tipo de contato : Receptáculo

• Material de revestimento da área de terminação de contato do fio : Estanho

• Material de subplaca de contato : Níquel

• Material de revestimento da área compatível de contato : Ouro (Au), Ouro flash sobre paládio-níquel

• Retenção de contato dentro do invólucro : Com

• Corrente de contato nominal (máx) (A): 5

• Método de terminação para fio e cabo : Deslocamento de isolamento (IDC)

• Tipo de retenção de contato dentro do invólucro : Lança de bloqueio

• Alinhamento de compatibilidade : Com

• Tipo de alinhamento de compatibilidade : Polarização

• Retenção de compatibilidade : Com

• Tipo de retenção de compatibilidade : Rampa de travamento

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Material do invólucro : Náilon 6/6

• Inclinação da linha central : 2.54 mm [ .1 in ]

• Comprimento do conector : 12.7 mm [ .5 in ]

• Tamanho do fio (AWG): 22

• Tamanho do fio (mm²): .3 – .4

• Altura do conector : 6.99 mm [ .275 in ]

• Largura do conector : 13.21 mm [ .52 in ]

• Intervalo amplo de temperatura de operação : -55 – 105 °C [ -67 – 221 °F ]

• Blindado : Não

• Aplicação do circuito : Sinal

• Classificação CSA : LR 7189

• Compat�vel com produtos aprovados segundo o padr�o : UL E28476

• Classificação UL : Reconhecido

• Compat�vel com produtos do padr�o/ag�ncia : CSA, UL

• Classificação de inflamabilidade UL : UL 94V-2
