Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

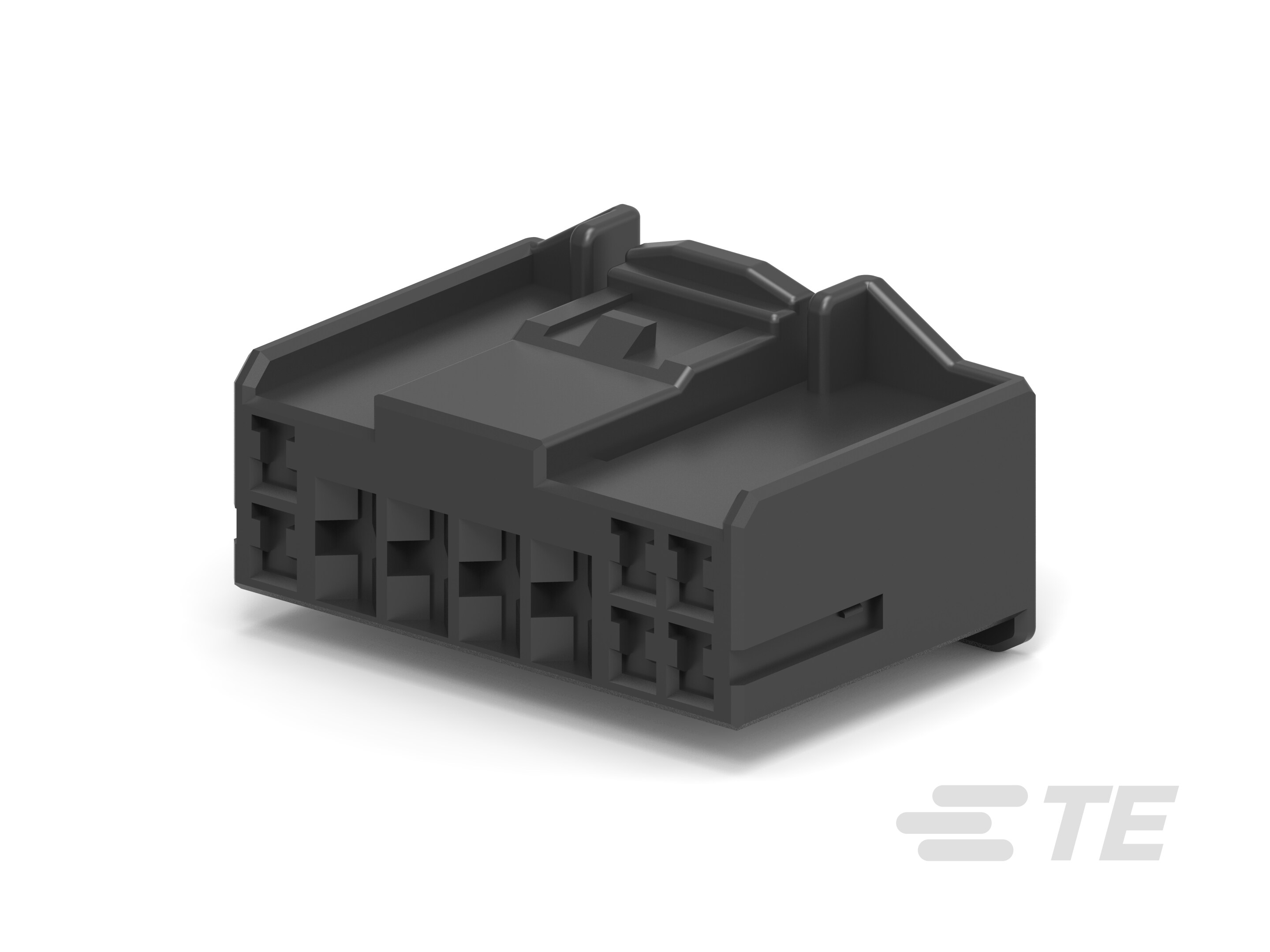

• Tipo de conector e invólucro : Alojamento para terminais fêmeas

• Forma do conector e invólucro : Retangular

• Selável : Não

• Conector misto e híbrido : Sim

• Sistema de conectores : Fio a dispositivo, Fio a placa

• Recurso de bloqueio primário : Integrado ao alojamento

• Número de posições : 10

• Número de linhas : 2

• Cor do produto primário : Preto

• Ângulo de saída do cabo : 180°

• Largura da guia compatível : 2.3 mm [ .09 in ]

• Tipo de contato : Receptáculo

• Tamanho do contato : 2.3mm, 6.3 mm

• Garantia da posição do terminal : Sim

• Alívio de tensão : Sem

• Tipo de alinhamento de compatibilidade : Polarizada

• Alinhamento de compatibilidade : Com

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Inclinação da linha central : 4 mm [ .157 in ]

• Material do invólucro : PBT

• Largura do produto : 25 mm [ .984 in ]

• Altura do conector : 18.6 mm [ .732 in ]

• Comprimento do produto : 35.5 mm [ 1.398 in ]

• Espaçamento entre linhas : 5 mm [ .197 in ]

• Intervalo amplo de temperatura de operação : -40 – 80 °C [ -40 – 176 °F ]

• Temperatura de operação (máx) (°C): 70, 75, 80

• Temperatura de operação (máx) (°F): 158, 167, 176

• Aplicação do circuito : Sinal

• Classificação de inflamabilidade UL : UL 94HB

• Método de embalagem : Bandeja

• Quantidade de embalagem : 100
