Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

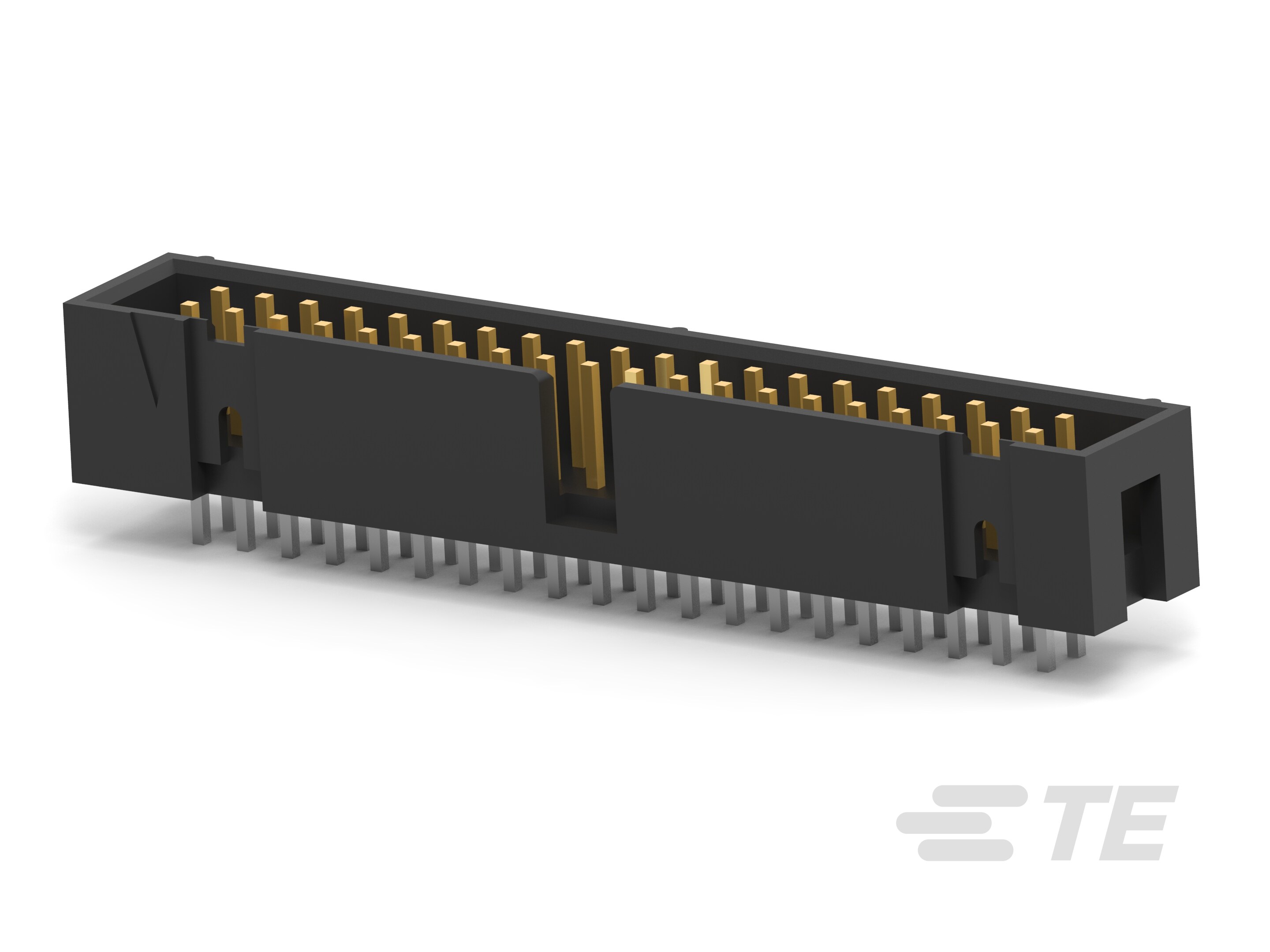

• Tipo de cabeçote do conector do cabo fita : Barra de pinos

• Tipo de produto do conector : Conjunto de conector

• Sistema de conectores : Fio a placa

• Tipo de conector e invólucro : Plugue

• Conector e contato terminam para : Placa de circuito impresso

• Material do invólucro : PCT

• Localização de entrada compatível : Topo

• Inclinação da linha central : 2.54 mm [ .1 in ]

• Alinhamento da montagem do PCB : Sem

• Alinhamento de compatibilidade : Com

• Característica do painel de montagem : Sem

• Retenção de montagem de PCB : Sem

• Tipo de alinhamento de compatibilidade : Centro

• Retenção de compatibilidade : Sem

• Tipo de montagem do conector : Montagem em placa

• Dimensão de terminação quadrada de poste e cauda : .64 mm [ .025 in ]

• Comprimento do poste e cauda da terminação : 2.9 mm [ .114 in ]

• Método de terminação para placa de circuito impresso : Furo passante - Solda

• Comprimento do conector : 58.42 mm [ 2.3 in ]

• Altura do conector : 8.89 mm [ .35 in ]

• Dimensão final protegida : 3.81 mm [ .15 in ]

• Espaçamento entre linhas : 2.54 mm [ .1 in ]

• Cor do produto primário : Preto

• Conexão em cadeia (daisy chain) : Com

• Perfil do conector : Baixo

• Tipo de contato : Pino

• Material de revestimento da área de terminação de contato PCB : Estanho

• Material base de contato : Bronze fosforoso

• Material de revestimento da área compatível de contato : Ouro

• Espessura do material de revestimento da área de terminação de contato do PCB : 2.54 µm [ 100 µin ]

• Forma do contato : Quadrado

• Dimensão do poste quadrado de acoplamento : .64 mm [ .025 in ]

• Espessura do material de revestimento da área de contato compatível (µin): 15

• Material de subplaca de contato : Níquel

• Corrente de contato nominal (máx) (A): 1

• Classificação de temperatura do invólucro : Alto

• Intervalo amplo de temperatura de operação : -65 – 105 °C [ -85 – 221 °F ]

• Método de embalagem : Pacote

• Quantidade de embalagem : 50

• Classificação de inflamabilidade UL : UL 94V-0

• Resistência do isolamento (MΩ): 5000

• Tensão de operação (VAC): 250

• Número de posições : 40

• Orientação de montagem do PCB : Vertical

• Número de linhas : 2

• Aplicação do circuito : Sinal
