Este produto não está disponível no momento. Para obter mais informações, incluindo o inventário do distribuidor, entre em contato conosco.

PE0SSS000

Ativo

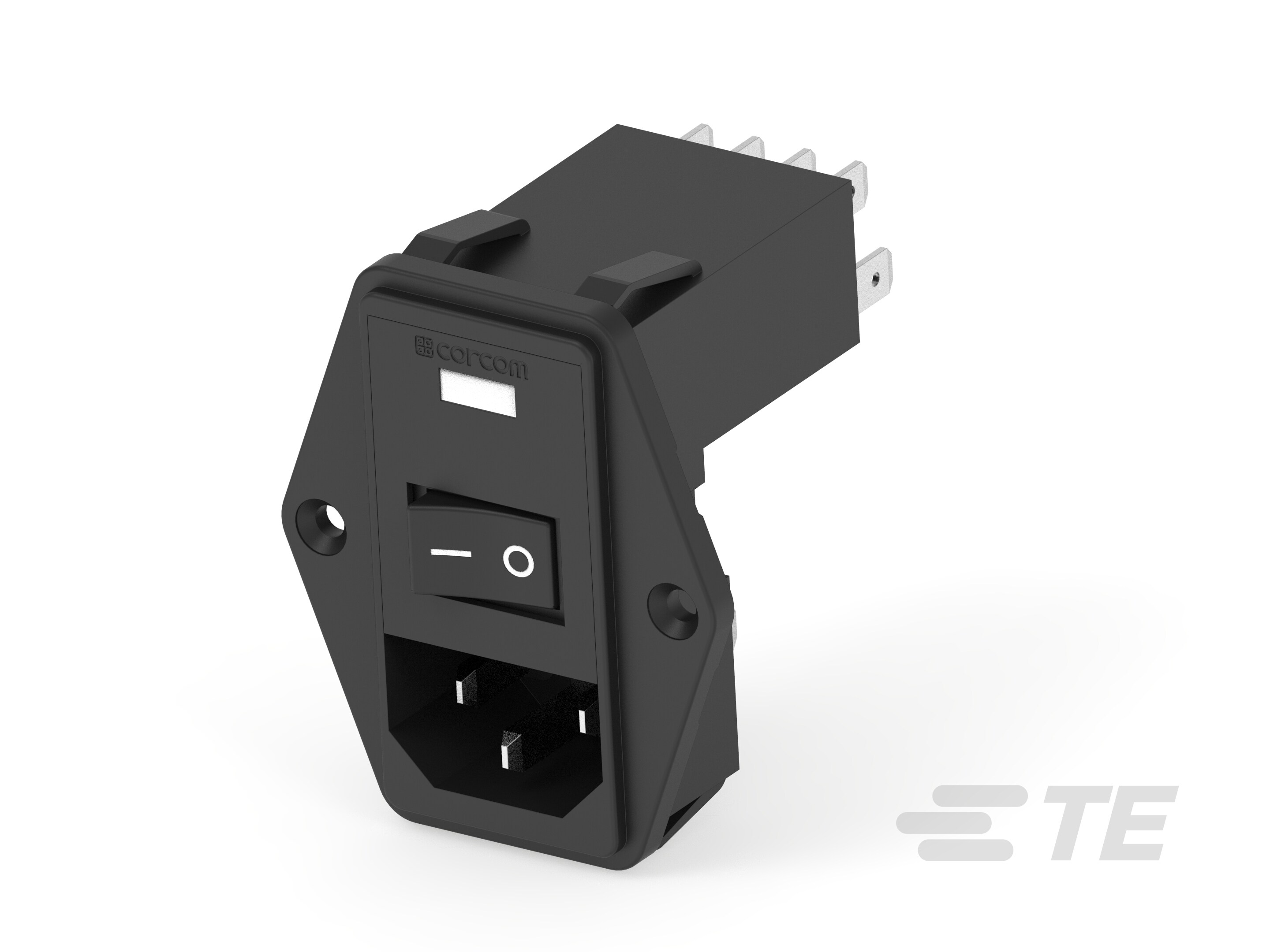

Power Entry Module, Dual AC (SMPS) Input, DPST, None, Vertical, 10A Current Rating, .187" FASTON Output, Corcom P, Power Entry Modules

PE0SSS000

Ativo

Power Entry Module, Dual AC (SMPS) Input, DPST, None, Vertical, 10A Current Rating, .187" FASTON Output, Corcom P, Power Entry Modules

- Corcom
- Corcom P

Número interno da TE: 6609100-1
Descrição interna da TE: PE0SSS000=C1137
Todos FIL DE ENTRADA MULTIFUNCIONAL SÉRIE CORCOM P (261)

Intervalo amplo de temperatura de operação (°C): -10 – 40
Opções de fuso : Único
Corrente de vazamento (Max) (120VAC, 60Hz) (µA): 2
Tipo de conector de filtro : IEC 320/C-14
Opção de estrangulamento do aterramento : Não

Ver todas as características

Mais Menos

Obter amostra
Peças e ferramentas compatíveis

Documentos

Desenho do produto

Customer Drawing P-Series ENG_CD_P-Series_D.pdf Inglês

Arquivos CAD

Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
3D PDF ENG_CVM_6609100-1_A.pdf Inglês
3D_CVM_CVM_6609100-1_A1.pdf 3D
Modelo de visualização do cliente ENG_CVM_CVM_6609100-1_A1.3d_igs.zip Inglês
ENG_CVM_CVM_6609100-1_A1.3d_stp.zip Inglês
ENG_CVM_CVM_6609100-1_A1.2d_dxf.zip Inglês
ENG_CVM_6609100-1_A.3d_igs.zip Inglês
ENG_CVM_6609100-1_A.3d_stp.zip Inglês
ENG_CVM_6609100-1_A.2d_dxf.zip Inglês

Fichas de dados e páginas de catálogo

Corcom Combined Selector Charts ENG_DS_1-1773858-6_Corcom_Selector_Charts_0618.pdf Inglês
1-1654250-1_CORCOM_EMI_RFI_QRG ENG_DS_1-1654250-1_CORCOM_EMI_RFI_QRG_1011.pdf Inglês

Notificação de Alteração de Produtos

Ver Notificação de Alteração de Produtos Para acessar notificações de alteração de produtos, é necessário fazer login

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Características do tipo do produto

Tipo de conector de filtro : IEC 320/C-14
Opção de estrangulamento do aterramento : Não
Tipo de comutador do filtro : DPST
Tipo de terminação de saída : .187″ FASTON
Tipo de filtro : Módulo de entrada de energia
Requisitos de filtragem : Sem filtro

Recursos de configuração

Opções de fuso : Único
Opções de extensor : Nenhum

Características elétricas

Corrente de vazamento (Max) (120VAC, 60Hz) (µA): 2
Seleção de tensão de entrada : Duplo CA (SMPS)
Corrente de vazamento (máx) (250VAC, 50Hz) (µA): 5
Tensão de operação (VAC): 250
Corrente nominal (A): 10

Características do corpo

Tipo de blindagem de filtro : Nenhum
Orientação do produto : Vertical

Acessório mecânico

Tipo de característica do painel de montagem : Flange

Dimensões

Espessura do painel (recomendada) (mm): .13 – 1

Condições de uso

Intervalo amplo de temperatura de operação (°C): -10 – 40

PE0SSS000

Power Entry Module, Dual AC (SMPS) Input, DPST, None, Vertical, 10A Current Rating, .187" FASTON Output, Corcom P, Power Entry Modules

PE0SSS000

Power Entry Module, Dual AC (SMPS) Input, DPST, None, Vertical, 10A Current Rating, .187" FASTON Output, Corcom P, Power Entry Modules

Intervalo amplo de temperatura de operação (°C): -10 – 40

Opções de fuso : Único

Corrente de vazamento (Max) (120VAC, 60Hz) (µA): 2

Tipo de conector de filtro : IEC 320/C-14

Opção de estrangulamento do aterramento : Não

Documentos

Desenho do produto

Arquivos CAD

Fichas de dados e páginas de catálogo

Notificação de Alteração de Produtos

Características

Características do tipo do produto

Tipo de conector de filtro : IEC 320/C-14

Opção de estrangulamento do aterramento : Não

Tipo de comutador do filtro : DPST

Tipo de terminação de saída : .187″ FASTON

Tipo de filtro : Módulo de entrada de energia

Requisitos de filtragem : Sem filtro

Recursos de configuração

Opções de fuso : Único

Opções de extensor : Nenhum

Características elétricas

Corrente de vazamento (Max) (120VAC, 60Hz) (µA): 2

Seleção de tensão de entrada : Duplo CA (SMPS)

Corrente de vazamento (máx) (250VAC, 50Hz) (µA): 5

Tensão de operação (VAC): 250

Corrente nominal (A): 10

Características do corpo

Tipo de blindagem de filtro : Nenhum

Orientação do produto : Vertical

Acessório mecânico

Tipo de característica do painel de montagem : Flange

Dimensões

Espessura do painel (recomendada) (mm): .13 – 1

Condições de uso

Intervalo amplo de temperatura de operação (°C): -10 – 40
