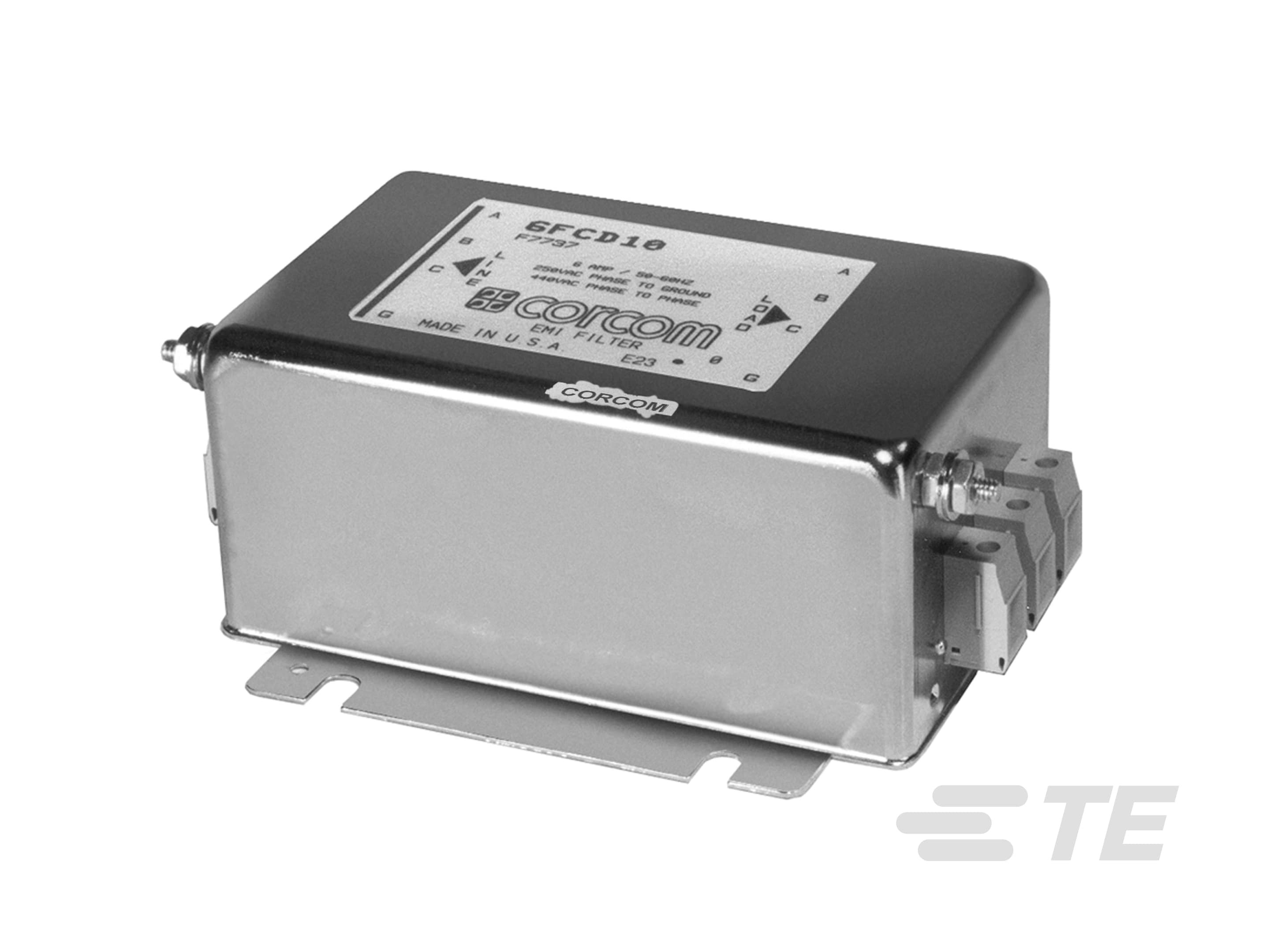

Filtros trifásicos Corcom, série FCD

Corcom

Corcom FCD

Filtro de linha de energia externa delta trifásico para conversores de frequência

Mais Menos

Ficha Técnica|

Características do Produto

Tipo de terminação de entrada: Bloco de terminais
Tipo de terminação de saída: Bloco de terminais
Configuração de fiação: DELTA (3 fios + aterramento)
Tensão de operação(VAC): 480
Tipo de montagem do produto: Chassi

Disponivel de

Produto	Código da peça da TE	Documentos	Corrente nominal
80FCD10BS = F7762S	1-6609974-7	3D PDF	80 A
110FCD10B =F7763	6609070-8	3D PDF	110 A
16FCD10 D0=F7741	6609070-3	Desenho do produto 3D PDF	16 A
50FCD10 J0=F7754	6609070-6	Desenho do produto 3D PDF	50 A
25FCD10 J0=F7751	6609070-4	Desenho do produto 3D PDF	25 A
6FCD10 J0=F7737	6609070-1	3D PDF	6 A
150FCD10BS = F7767S	2-6609974-0	3D PDF	150 A
36FCD10B = F7753B	1-6609974-1	3D PDF	36 A
50FCD10BS = F7754S	1-6609974-6	3D PDF	50 A
110FCD10BS = F7763S	1-6609974-8	3D PDF	110 A
150FCD10B-95=F7767A	3-6609974-3	3D PDF	150 A
230FCD10BS - F7799S 230A, DEL	3-6609974-6	3D PDF	230 A
80FCD10B A=F7762	6609070-7	3D PDF	80 A
25FCD10B = F7751B	6609974-9	3D PDF	25 A
150FCD10B=F7767	6609070-9	3D PDF	150 A
180FCD10B=F7798	1-6609070-0	3D PDF	180 A
36FCD10 J0=F7753	6609070-5	Desenho do produto 3D PDF	36 A
50FCD10B = F7754B	1-6609974-3	Desenho do produto	50 A
180FCD10BS = F7798S	2-6609974-1	3D PDF	180 A
12FCD10 AR=F7739	6609070-2	Desenho do produto	12 A
230FCD10B=F7799	1-6609070-2	3D PDF	230 A
150FCD10BS-95 = F7767C	1-6609974-9	3D PDF	150 A
12FCD10B = F7739B	6609974-4	3D PDF	12 A
16FCD10B = F7741B	6609974-5	3D PDF	16 A

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

Requisitos de filtragem Filtrada
Tipo de terminação de entrada Bloco de terminais
Tipo de terminação de saída Bloco de terminais

Recursos de configuração

Configuração de fiação DELTA (3 fios + aterramento)

Características elétricas

Corrente de vazamento (máx) (250VAC, 50Hz) (mA) .45, .46, .52, .57, .62, .63, .92, 3.25, 4, 4.3, 4.9
Corrente nominal (A) 6, 12, 16, 25, 36, 50, 80, 110, 150, 180, 230
Tensão de operação (VAC) 480

Acessório mecânico

Tipo de montagem do produto Chassi

Condições de uso

Intervalo amplo de temperatura de operação (°C) -10 – 40

Número de referência

Número interno da TE CAT-C8114-F299C

Materiais relacionados

Fichas de dados e páginas de catálogo

1654001_CORCOM_PRODUCT_GUIDE pdf Inglês
1654001_CORCOM_PRODUCT_GUIDE_FCD_SERIES pdf Inglês
